| Номер в госреестре | 88822-23 |
| Наименование СИ | Манометры показывающие |
| Обозначение типа СИ | IM-316-304-G-33-100 |
| Изготовитель | "Teck Skotselv Industrial Manometer", Норвегия |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры показывающие IM-316-304-G-33-100 (далее - манометры) предназначены для измерений избыточного давления в системе IWOCS на Южно-Киринском нефтегазоконденсатном месторождении (Охотское море, северо-восточный шельф о. Сахалин).
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительным элементом манометров является трубчатая пружина - трубка Бурдона.
Манометры состоят из корпуса, передаточного механизма, чувствительного элемента (трубки Бурдона), циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра к процессу.
Корпус манометров изготовлены из нержавеющей стали.
Для измерений давления в условиях высоких динамических нагрузок и вибраций корпуса манометров заполнены демпфирующей жидкостью - глицерин.
К манометрам данного типа относятся манометры со следующими заводскими номерами: 495631-1, 495631-2, 458688-1, 458668-3, 458688-2, 458688-4, 180749-54, 200071-6.
Заводской номер нанесён на циферблат манометра типографским способом Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование манометров не предусмотрено.
Общий вид манометров и место нанесения заводского номера приведено на рисунке 1.

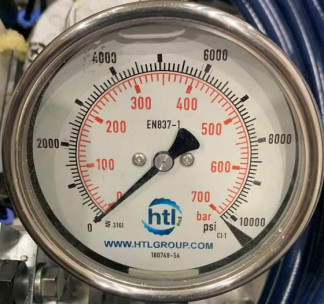

Рисунок 1 - Общий вид манометра показывающего IM-316-304-G-33-100
Метрологические и основные технические характеристики манометров приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений избыточного давления, бар (МПа) | от 0 до 16 (от 0 до 1,6)1) от 0 до 700 (от 0 до 70)1) |
| Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений | ± 1,0 |
| Вариация показаний, % от диапазона измерений | ± 1,0 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ± 0,4 |
| ^Конкретное значение приведено в паспорте | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С | от -20 до +70 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от +21 до +25 от 84 до 106,7 от 30 до 80 |
| Масса, кг, не более | 1,0 |
| Габаритные размеры (диаметрхглубина), мм, не более | 102х 40 |
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометры показывающие | IM-316-304-G-33-100 | 8 шт. |
| Паспорт | - | 8 экз. |
Приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к манометрам деформационным IM-316-304-G-33-100
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
