Имитаторы вращающегося трансформатора МИВТ, 88826-23

Имитаторы вращающегося трансформатора МИВТ (далее - имитаторы) предназначены для воспроизведений напряжения переменного тока с последующим преобразованием напряжения переменного тока в значения угла поворота ротора вращающегося трансформатора.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88826-23
Наименование СИ	Имитаторы вращающегося трансформатора
Обозначение типа СИ	МИВТ
Изготовитель	Общество с ограниченной ответственностью Фирма "ИНФОРМТЕСТ" (ООО Фирма "ИНФОРМТЕСТ"), г. Москва, г. Зеленоград
Год регистрации	2023
Срок свидетельства	18.04.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия имитаторов основан на имитации работы синусно-косинусного вращающегося трансформатора путем воспроизведений напряжения переменного тока по двум гальванически развязанным друг от друга и от корпуса каналам.

Конструктивно имитаторы состоят из металлической лицевой панели и прикрепленной к ней печатной платы.

Заводской номер наносится на плату имитатора в виде самоклеящейся этикетки, заводской номер представляет собой цифровой код.

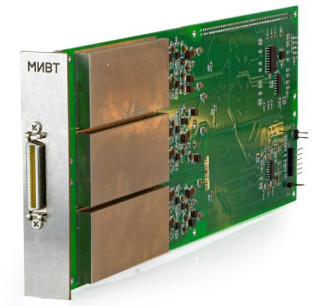

Общий вид имитаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на имитаторы не предусмотрено. Пломбирование мест настройки (регулировки) имитаторов не предусмотрено.

Место нанесения завод ского номера

Программное обеспечение

Программное обеспечение (далее - ПО) имитаторов является встроенным.

Конструкция имитаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым.

Метрологические характеристики имитаторов нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО имитаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	unmivt_math.dll
Номер версии (идентификационный номер ПО), не ниже	1.0
Цифровой идентификатор ПО	-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон воспроизведений значений напряжения переменного тока св. 0 до 12 В при частоте от 0,2 до 10 кГц в эквиваленте значений угла поворота ротора вращающегося трансформатора, °	от 0 до 360
Пределы допускаемой абсолютной погрешности воспроизведений значений напряжения переменного тока св. 0 до 12 В при частоте от 0,2 до 10 кГц в эквиваленте значений угла поворота ротора вращающегося трансформатора, °	±(0,0100 + 0,0005-(итах/иизм))
Примечания: Umax - значение верхнего предела диапазона воспроизведений напряжения переменного тока, В; иизм - значение воспроизводимого напряжения переменного тока, В.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных каналов	2
Номинальное значение напряжения питания постоянного тока, В	5 (12)
Габаритные размеры (высотахдлинахширина), мм, не более	22x266x101
Масса, кг, не более	0,42
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, % - атмосферное давление, кПа	от + 5 до +40 от 30 до 80 от 84,0 до 106,7
Средняя наработка на отказ, ч	20000
Средний срок службы, лет	10

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Имитатор вращающегося трансформатора МИВТ	-	1 шт.
Паспорт	ФТКС.468266.081ПС	1 экз.
Руководство по эксплуатации	ФТКС.468266.081РЭ	1 экз.

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» руководства по эксплуатации ФТКС.468266.081РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ФТКС.468266.081ТУ «Имитатор вращающегося трансформатора МИВТ. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц».
