| Номер в госреестре | 88840-23 |
| Наименование СИ | Счетчики крыльчатые холодной и горячей воды |
| Обозначение типа СИ | СКВ |
| Изготовитель | Общество с ограниченной ответственностью Производственная Компания "КАН" (ООО ПК "КАН"), г. Краснодар |
| Год регистрации | 2023 |
| Срок свидетельства | 18.04.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики крыльчатые холодной и горячей воды СКВ (далее - счетчики) предназначены для измерений объема сетевой воды и питьевой воды, протекающей в подающих и обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения.
Принцип действия счетчиков основан на измерении количества оборотов крыльчатки, вращающейся под действием протекающей воды. Количество оборотов крыльчатки пропорционально прошедшему объему воды.
Счетчики состоят из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала. Поток воды, пройдя фильтр, попадает в нижнюю часть измерительной камеры и приводит во вращение крыльчатку с закрепленной на ней ведущей магнитной муфтой. Через разделительный стакан счетного механизма вращение ведущей части магнитной муфту передается ее ведомой части, которая связана с масштабирующим редуктором и отсчетным механизмом. Сухой, герметизированный в отдельной полости счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства в м3. Модификации счетчиков с дистанционным герконовым выходом имеют встроенный магнит, который управляет работой герконового реле.
Счетчики выпускаются в 56 модификациях, которые отличаются метрологическими характеристиками, наличием дистанционного герконового выхода, диаметром условного прохода, монтажной длиной, наличием фланцевого соединения. Структура условного обозначения счетчиков представлена в таблице 1.
| Счетчик СКВ | X | X | - | X | X | X | |
| 1 | 2 | 3 | 4 | 5 | |||
| Таблица 1 | - Структура условного обозначения | ||||||
| № поля | Описание поля | Код поля | Расшифровка |
| 1 | Обозначение применения | У | Для холодной и горячей воды |
| Х | Для холодной воды | ||
| 2 | Дистанционный герконовый выход | Д | Есть |
| Нет | |||
| 3 | Диаметр условного прохода | 15 | Диаметр условного прохода 15 мм |
| 20 | Диаметр условного прохода 20 мм |
| № поля | Описание поля | Код поля | Расшифровка |
| 3 | Диаметр условного прохода | 25 | Диаметр условного прохода 25 мм |
| 32 | Диаметр условного прохода 32 мм | ||
| 40 | Диаметр условного прохода 40 мм | ||
| 50 | Диаметр условного прохода 50 мм | ||
| 4 | Монтажная длина | УК | Удлиненный корпус |
| Обычный корпус | |||
| 5 | Фланцевое соединение (только для счетчиков с диаметром условного прохода 50 мм) | Ф | Есть |
| Нет |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на лицевую часть отсчетного устройства в виде наклейки. Общий вид наклейки приведен с указанием мест нанесения заводского номера представлен на рисунке 1.

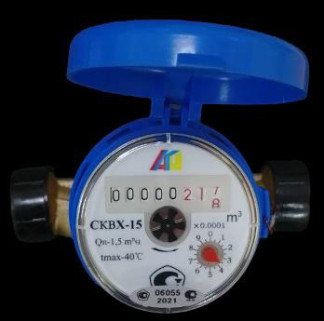

Общий вид счетчиков с указанием мест нанесения знака утверждения типа представлен на рисунке 2.
Место нанесения знака поверки
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации с диаметром условного прохода Ду | |||||
| 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | |
| Метрологический класс по ГОСТ Р 50193.1-92 (ИСО 4064/1-77): - при вертикальной установке - при горизонтальной установке | А В | |||||
| Расход воды, м3/ч: - минимальный Qmin: - класс А - класс В - переходный Qt: - класс А - класс В - номинальный Qn - максимальный Qmax | 0,06 0,03 0,15 0,12 1,50 3,00 | 0,10 0,05 0,25 0,20 2,50 5,00 | 0,14 0,07 0,35 0,28 3,50 7,00 | 0,24 0,12 0,60 0,48 6,00 12,00 | 0,40 0,13 1,00 0,60 10,00 20,00 | 1,20 0,15 4,50 0,80 15.00 30.00 |
| Порог чувствительности, м3/ч, не более | 0,015 | 0,020 | 0,030 | 0,048 | 0,055 | 0,060 |
| Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax - для СКВУх-ххх - для СКВХх-ххх | ± 5,0 ± 3,0 ± 2,0 | |||||
| Значение для модификации | ||||||
| Наименование характеристики | с диаметром условного прохода Ду | |||||
| 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | |
| Максимальное рабочее давление, МПа | 1,6 | |||||
| Потеря давления при максимальном расходе (Qmax), МПа, не более | 0,1 | |||||
| Диапазон рабочих температур воды, °С: - для СКВУx-xxx | от +5 до +90 | |||||
| - для СКВХx-xxx | от +5 до +30 | |||||
| Цена деления, м3, не более | 0,0001 | 0,001 | ||||
| Емкость счетного механизма, м3 | 99999 | |||||
| Габаритные размеры, мм, не более: - высота | 110 | 130 | 116 | 116 | 162 | 180 |
| - длина | 205 | 230 | 260 | 260 | 300 | 300 |
| - ширина | 95 | 95 | 100 | 100 | 125 | 165 |
| Масса, кг, не более | 0,6 | 0,7 | 2,2 | 2,5 | 4,5 | 11,2 |
| Условия эксплуатации: | ||||||
| - температура окружающего воздуха, °С | от +5 до +60 | |||||
| - относительная влажность, %, | ||||||
| не более | 98 | |||||
| - атмосферное давление, кПа | от 84 до 107 | |||||
| Средняя наработка на отказ, ч, не менее | 100000 | |||||
| Полный средний срок службы, лет, | ||||||
| не менее | 12 | |||||
наносится на лицевую часть отсчетного устройства методом лазерной печати, на паспорт и руководство по эксплуатации типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик крыльчатый холодной и горячей воды | СКВ | 1 шт. |
| Паспорт | 4213-001-65843100-2010 | 1 экз. |
| Руководство по эксплуатации | РЭ 4213-001-65843100-2010 | 1 экз.* |
| * - По требованию Заказчика | ||
приведены в разделе 2 «Устройство и принцип работы счетчиков» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 4213-001-65843100-2010 «Счетчики крыльчатые одноструйные холодной и горячей воды СКВХ, СКВУ, счетчики крыльчатые многоструйные холодной и горячей воды СКВХ, СКВМ, СКВУ, счетчики турбинные холодной и горячей воды ВСТ-Х, ВСТ-У. Технические условия».
