| Номер в госреестре | 88859-23 |
| Наименование СИ | Датчики линейных перемещений |
| Обозначение типа СИ | ТИК-ДЛП 3 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК"), г. Пермь |
| Год регистрации | 2023 |
| Срок свидетельства | 18.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики линейных перемещений ТИК-ДЛП 3 (далее - датчики) предназначены для измерения линейных перемещений и преобразовании измеренного значения в электрический сигнал.
Принцип действия датчиков основан на преобразовании линейного перемещения в последовательность электрических сигналов, содержащих информацию о величине перемещения.
Конструктивно датчики выполнены в виде корпуса с рычажным механизмом на валу с двумя эксцентриками и размещенными внутри корпуса двумя индуктивными преобразователями перемещения для увеличения надежности и повышения достоверности показаний датчика. Рычажный механизм состоит из двух тяг, шарнирно соединённых между собой. Один конец закреплён на валу, другой соединяется с контролируемым объектом. Индуктивные преобразователи имеют чувствительную поверхность, предназначенную для контроля положения металлических объектов. Приближение металлического объекта, которым является эксцентрик, к чувствительной поверхности преобразователей вызывает плавное уменьшение выходного тока. Характеристика преобразователей имеет линейный участок, в пределах которого изменение выходного сигнала пропорционально перемещению объекта. Датчик вырабатывает электрический сигнал, состоящий из тока, пропорционального положению эксцентрика относительно преобразователя.
Измеренное значение перемещения выдаётся в аналоговом виде.
Датчики выпускаются в одной модификации. Используя разную длину тяги Li рычажного механизма (рисунок 1) можно изменять диапазон измерений линейных перемещений. Тяга L2 не влияет на диапазон измерений, её длина, составляющая от 100 до 1000 мм, выбирается в зависимости от места монтажа датчика. Значение длины тяги L1 рычажного механизма приведено в паспорте датчика.
Полное перемещение
Рисунок 1 - Схема рычажного механизма.
Заводской номер датчика в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на корпус датчика.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

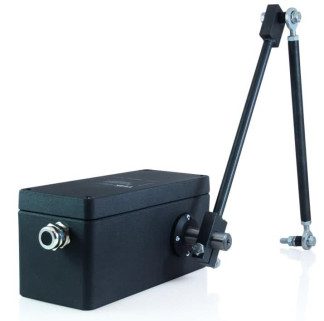

Общий вид датчиков приведён на рисунке 2.
Место нанесения маркировочной наклейки с заводским номером средства измерений и знаком утверждения типа
ТИК Sssu,— РИГ
■ W 11\ П|ЖДГфПЯ1М1 LIIL
(eil
I Датчик линейных '_/ | перемещений • ТИК-ДЛП 3
S
о
tiK.perm.ru
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных перемещений1^ мм, при длине элементов2-*: - Li = 150 мм - Li = 300 мм - L1 = 500 мм - Li = 750 мм - Li = 1000 мм | от 0 до 106,0 от 0 до 212,1 от 0 до 353,5 от 0 до 530,3 от 0 до 707,1 |
| Предел допускаемой приведенной к диапазону измерений погрешности измерения, % | ±5 |
| 1) Приведён в паспорте датчика 2) Приведены в паспорте датчика | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | 24,0 ± 2,4 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Коэффициент преобразования, при длине элементов, мм/мА: - Li = 150 мм | 6,625 |
| - Li = 300 мм | i3,256 |
| - Li = 500 мм | 22,094 |
| - Li = 750 мм | 33,i44 |
| - Li = 1000 мм | 44,i94 |
| Диапазон рабочих температур, °С | от -40 до +70 |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более | 520x235x220 |
| Масса датчика, кг, не более | 5,i |
Наносится типографским способом на титульный лист руководства по эксплуатации и на корпус датчика.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Датчик линейных перемещений | ТИК-ДЛП 3 | 1 шт. |
| Комплект монтажных частей | - | 1 шт. |
| Монтажный комплект | - | 1 шт. (по заказу) |
| Паспорт | ЛПЦА.421453.001 ПС | 1 экз. |
| Руководство по эксплуатации | ЛПЦА.421453.001 РЭ | 1 экз.* |
* в бумажном или электронном виде.
Приведены в разделе 6 «Подготовка и порядок работы датчика» документа ЛПЦА.421453.001 РЭ «Датчик линейных перемещений ТИК-ДЛП 3. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.64-058-i2036948-2022 Датчик линейных перемещений ТИК-ДЛП 3. Технические условия.
