| Номер в госреестре | 88861-23 |
| Наименование СИ | Твердомеры |
| Обозначение типа СИ | AutoBrin |
| Изготовитель | "Sinowon Innovation Metrology Manufacture Limited", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 18.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомеры AutoBrin (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.
Принцип действия твердомеров основан на статическом вдавливании шарикового индентора с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарное средство измерений, состоящее из моторизированного механизма приложения нагрузки, блока управления процессом испытаний (ЖК дисплей с набором функциональных клавиш или сенсорный экран) и вывода результата измерений (встроенная/выносная оптическая система или микроскоп).
Твердомеры выпускаются в следующих модификациях, отличающихся степенью автоматизации, а также способом вывода результатов измерений и местом расположения органов управления процессом испытаний:
AutoBrin - 3000ZT, AutoBrin - 3000AZ - автоматическое измерение диаметра отпечатка и моторизованный стол;
AutoBrin - 3000MM, AutoBrin - 3000MS - ручное измерение диаметра отпечатка и механический стол;
AutoBrin - 3000Z - автоматическое измерение диаметра отпечатка и механический
стол.
Количество модификаций - 5.
На силовой раме твердомера с правой стороны при помощи клеящего состава устанавливается маркировочная табличка с информацией об изготовителе, заводском номере и модификации твердомера. Заводской номер в виде цифрового кода наносится любым удобных технологическим способом.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомера не предусмотрено.

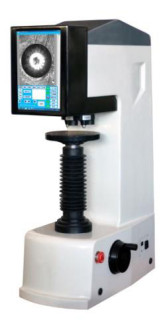

Общий вид твердомеров представлен на Рисунках 1-5.
| » V5 | ||||
| Место установки | • \ | Место установки | \ | Место установки |
| маркировочной | маркировочном | маркировочной | ||
| таблички | таблички | таблички |
Рисунок 3. Твердомер AutoBrin -3000AZ
Рисунок 2. Твердомер AutoBrin -3000Z
Выносная
оптическая
система
Выносная оптическая система
Место установки маркировочном таблички
£
Рисунок 5. Твердомер AutoBrin - 3000МS
Твердомеры AutoBrin имеют в своем составе встроенное программное обеспечение «BrinScan» (далее-ПО). ПО предназначено для управления процессом испытаний, а также для обработки и вывода результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | «BrinScan» |
| Номер версии (идентификационный номер ПО) | не ниже 3.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики твердомеров
| Наименование характеристики | Значение |
| Шкалы твердости | HB, HBW |
| Диапазон испытательных нагрузок, Н (кгс) | от 612,9 (62,5) до 29420 (3000) |
| Пределы допускаемой относительной погрешности воспроизведения испытательных нагрузок, % | ±1,0 |
Продолжение таблицы 2
| Шкала твердости Бринелля | K= P/D2 | Диапазон измерений чисел твердости, HB(W) | |||||
| св. 8 до 16 включ. | св. 16 до 32 включ. | св. 32 до 50 включ. | св. 50 до 75 включ. | св. 75 до 100 включ. | св. 100 до 125 включ. | ||
| Пределы допускаемой абсолютной погрешности твердоме | ра HB(W) | ||||||
| HB(W) 5/62,5 | 2,5 | 2 | 2 | 2 | - | - | - |
| HB(W) 10/250 | 2 | 2 | 2 | - | - | - | |
| HB(W) 5/125 | 5 | - | 2 | 2 | 3 | 5 | - |
| HB(W) 10/500 | - | 2 | 2 | 3 | 5 | - | |
| HB(W) 2,5/62,5 | 10 | - | - | 2 | 3 | 5 | 5 |
| HB(W) 5/250 | - | - | 2 | 3 | 5 | 5 | |
| HB(W) 10/1000 | - | - | 2 | 3 | 5 | 5 | |
| HB(W) 10/1500 | 15 | - | - | - | 3 | 5 | 5 |
| HB(W) 2,5/187,5 | 30 | - | - | - | - | - | 5 |
| HB(W) 5/750 | - | - | - | - | - | 5 | |
| HB(W) 10/3000 | - | - | - | - | - | 5 | |
Продолжение таблицы 2
| Шкала твердости Бринелля | K= P/D2 | Диапазон измерений чисел твердости, HB(W) | ||||
| св. 125 до 250 включ. | св. 250 до 350 включ. | св. 350 до 450 включ. | св. 450 до 550 включ. | св. 550 до 650 включ. | ||
| Пределы допускаемой абсолютной погрешности твердомера HB(W) | ||||||
| HB(W) 5/62,5 | 2,5 | - | - | - | - | - |
| HB(W) 10/250 | - | - | - | - | - | |
| HB(W) 5/125 | 5 | - | - | - | - | - |
| HB(W) 10/500 | - | - | - | - | - | |
| HB(W) 2,5/62,5 | 10 | 7,5 | - | - | - | - |
| HB(W) 5/250 | 7,5 | - | - | - | - | |
| HB(W) 10/1000 | 7,5 | - | - | - | - | |
| HB(W) 10/1500 | 15 | 7,5 | 10,5 | - | - | - |
| HB(W) 2,5/187,5 | 30 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 |
| HB(W) 5/750 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | |
| HB(W) 10/3000 | 7,5 | 10,5 | 13,5 | 16,5 | 19,5 | |
| Наименование характеристики | Значение | ||||
| Модификация твердомера AutoBrin- | 3000ZT | 3000Z | 3000 AZ | 3000 MM | 3000 MS |
| Диапазон времени выдержки испытательной нагрузки, с | от 0 до 60 | от 0 до 60 | от 0 до 60 | от 0 до 60 | от 0 до 60 |
| Диапазон определения размеров отпечатков оптической системой, мм | от 0 до 6 | от 0 до 6 | от 0 до 6 | от 0 до 6 | от 0 до 6 |
| Габаритные размеры твердомера, мм, не более - длина | 890 | 890 | 620 | 542 | 785 |
| - ширина | 600 | 600 | 270 | 205 | 500 |
| - высота | 330 | 330 | 900 | 753 | 204 |
| Масса твердомера, кг, не более | 160 | 160 | 260 | 123 | 140 |
Таблица 4 - Общие технические характеристики твердомеров
| Наименование параметра | Значение параметра |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106,7 |
| Параметры электрического питания: - напряжение питания переменного тока частотой 50 Гц, В - потребляемая мощность, Вт, не более | 220±22 400 |
наносится типографским способом на титульный лист эксплуатационной документации и на маркировочную табличку любым удобных технологическим способом.
Таблица 5 - Комплектность твердомеров
| Наименование | Обозначение | Количество |
| Твердомер | AutoBrin-Х* | 1 шт. |
| Индентор (стальной и/или твердосплавный) 0 2,5 мм | - | 1 шт.** |
| Индентор (стальной и/или твердосплавный) 0 5,0 мм | - | 1 шт.** |
| Индентор (стальной и/или твердосплавный) 0 10,0 мм | - | 1 шт.** |
| Выносная оптическая система | - | 1 к-т *** |
| Руководство по эксплуатации | AutoBrin-РЭ | 1 экз. |
| Паспорт | AutoBrin-ПС | 1 экз. |
| * Х модификация твердомера; **по согласованию с заказчиком; ***по согласованию с заказчиком, в зависимости от модификации твердомера | ||
приведены в разделе 8 «Методы измерений» документа «Твердомеры AutoBrin-РЭ. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений твердости по шкалам Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»;
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».
| Зарегистрировано поверок | 8 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
