| Номер в госреестре | 88866-23 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | SinoGNSS |
| Изготовитель | ComNav Technology Ltd., КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 18.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая SinoGNSS (далее - аппаратура) предназначена для определения координат и измерений длин базисов.
Принцип действия аппаратуры основывается на измерении псевдодальностей от фазового центра приёмной антенны аппаратуры до навигационных космических аппаратов (далее - НКА) глобальной навигационной спутниковой системы, положение которых известно с высокой точностью. Измерив псевдодальности до достаточного количества НКА, вычисляется положение аппаратуры в пространстве.
Конструктивно аппаратура представлена модульной системой, в состав которой входит спутниковый геодезический приёмник и внешняя спутниковая антенна. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенными GSM и радио (УКВ/UHF) модулями для приёма/передачи поправок.
Электропитание аппаратуры осуществляется от внешнего источника питания.
На передней панели корпуса аппаратуры расположен блок управления, а именно -клавиши управления и дисплей, отображающий основную информацию о настройках аппаратуры.
Управление аппаратурой осуществляется с помощью полевого контроллера или непосредственно через блок управления. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.
Аппаратура позволяет принимать следующие типы спутниковых сигналов: ГЛОНАСС: L1, L2; GPS: L1C/A, L2C, L2P; Galileo: E1, E5B; Beidou: B1C, B2B; L-Band; SBAS: WAAS, EGNOS, MSAS, GAGAN.
Аппаратура является многочастотным и многосистемным приёмником.
Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)», «Автономный».
К средствам измерений данного типа относится аппаратура геодезическая спутниковая SinoGNSS модификаций M300 Pro, M300 Pro II, M900, которые отличаются внешним видом и техническими характеристиками.
Заводской номер аппаратуры в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на нижней панели корпуса аппаратуры.
Нанесение знака поверки на средство измерений не предусмотрено.

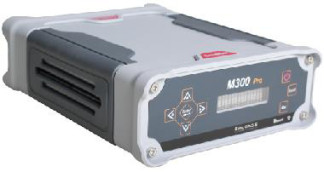

Общий вид аппаратуры геодезической спутниковой SinoGNSS модификаций M300 Pro, M300 Pro II и M900 представлен на рисунках 1 - 3.
Место
нанесения
маркировочной
таблички
Рисунок 3 - Общий вид аппаратуры геодезической спутниковой SinoGNSS мод. M900
В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Для ограничения несанкционированного доступа к узлам аппаратуры обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО), а также поддерживает работу с программным обеспечением (далее
- ПО) контроллера «CDC.NET». Для постобработки записанных данных на персональном компьютере используется ПО «Compass Solution», для настройки и управления рабочим процессом, хранения и передачи результатов измерений предназначено ПО «Survey Master».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
| Наименование характеристики | Значение | ||
| Модификация | M300 Pro | M300 Pro II | M900 |
| Идентификационное наименование ПО | МПО | МПО | МПО |
| Номер версии (идентификационный номер ПО), не ниже | PRO20210114G15 | PR020210114G15 | 1.8.8 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Идентификационные данные программного обеспечения
| Наименование характеристики | Значение | ||
| Идентификационное наименование ПО | CDC.NET | Compass Solution | Survey Master |
| Номер версии (идентификационный номер ПО), не ниже | 1.8.8 | 1.9.9 | 2.9 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах: - «Статика» и «Быстрая статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальные кодовые измерения (DGPS)», мм: - в плане - по высоте | ±2-(2,0+0,5-10-6-D) ±2-(4,0+0,5-10-6-d) ±2-(5,0+0,5-10-6-D) ±2-(10,0+0,5-10-6-D) ±2-250 ±2-500 |
| Границы допускаемой абсолютной погрешности определения координат (при доверительной вероятности 0,95) в режиме «Автономный», мм: - в плане - по высоте | ±2000 ±3000 |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах: - «Статика» и «Быстрая статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальные кодовые измерения (DGPS)», мм: - в плане - по высоте | 2,0+0,5-10-6-D 4,0+0,5-10-6-D 5,0+0,5-10-6-D 10,0+0,5-10-6-D 250 500 |
| Наименование характеристики | Значение |
| Допускаемая средняя квадратическая погрешность определения координат в режиме «Автономный», мм: - в плане | 1000 |
| - по высоте | 1500 |
| Примечание | |
| D - измеряемое расстояние в мм. |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | M300 Pro | M300 Pro II | M900 |
| Количество спутниковых каналов | 574 | 1226 | |
| Условия эксплуатации - температура окружающего воздуха, °С | от -45 до +80 | от -45 до +65 | от -45 до +75 |
| Напряжение питания постоянного тока, В | от 9,5 до 28 | от 5 до 27 | |
| Габаритные размеры (ДхШ*В), мм, не более | 224x176x67 | 267x176x67 | 183x171x56 |
| Масса, кг, не более | 2,4 | 2,83 | 1,00 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| M300 Pro, M300 Pro II | M900 | ||
| Аппаратура геодезическая спутниковая | SinoGNSS | - | 1 шт. |
| Зарядное устройство | - | 1 шт. | 1 шт. |
| Сетевой кабель | - | 1 шт. | 1 шт. |
| Кабель антенны | - | 1 шт. | 1 шт. |
| Кабель Lemo - USB | - | 1 шт. | 1 шт. |
| Кабель DB9 - DB9 | - | 1 шт. | - |
| Кабель Lemo - RS232 | - | - | 1 шт. |
| Антенна УКВ с магнитным креплением | - | - | 1 шт. |
| Антенна GPRS с магнитным креплением | - | - | 1 шт. |
| Кейс | - | 1 шт. | - |
| Руководство по эксплуатации на русском языке | - | 1 экз. | 1 экз. |
приведены в разделе 4.5. «Запись данных» «Руководство по эксплуатации. Аппаратура геодезическая спутниковая SinoGNSS модификации M300 Pro, M300 Pro II, M900».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Аппаратура геодезическая спутниковая SinoGNSS модификации M300 Pro, M300 Pro II, M900», ComNav Technology Ltd., КНР.
| Зарегистрировано поверок | 184 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
