| Номер в госреестре | 88867-23 |
| Наименование СИ | Установка вакуумная потокометрическая эталонная |
| Обозначение типа СИ | УВПЭ-2 |
| Изготовитель | Общество с ограниченной ответственностью "Оптимальный Вакуум" (ООО "ОптиВак"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка вакуумная потокометрическая эталонная УВПЭ-2 (далее - установка) предназначена для измерений потока газа в вакууме.
Установка представляет собой вакуумную откачную систему с измерительным и сравнительным объемом, к которым присоединены два вакуумметра для измерения изменений абсолютного давления и масс-спектрометрический компаратор.
Установка реализует два принципа измерений. Принцип накопления, основанный на измерении вакуумметрами изменений абсолютного давления во времени в измерительном объеме установки. Принцип компарирования, основанный на сравнении при помощи масс-спектрометрического компаратора измеряемого потока газа (гелия) от поверяемой (калибруемой) течи с известным потоком газа (гелия) от эталонной меры потока газа в вакууме.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. Управление установкой осуществляется с помощью органов управления и индикации, расположенных на панели управления.
Пломбировка корпуса установки не предусмотрена.
Нанесение знака поверки на установку не предусмотрено.

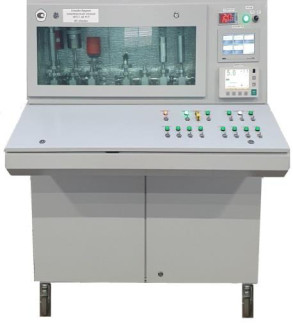

Общий вид установки представлен на рисунке 1.
Заводской номер наносится на лицевую сторону корпуса установки методом наклейки в цифровом формате.
Места нанесения заводского номера установки и знака утверждения типа представлено на рисунке 2.
| Место нанесения знака утверждения типа | Место нанесения заводского номера | |
Рисунок 2 - Место нанесения заводского номера установки вакуумной потокометрической
эталонной УВПЭ-2 и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений потока газа в вакууме, Пам3/с: - в режиме компарирования - в режиме накопления | от Ы0-10 до 1-10-5 от Ы0-7 до 1-10-5 |
| Пределы допускаемой относительной погрешности измерений потока газа вакууме, %: - в режиме компарирования - в режиме накопления | ±10 ±10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - длина | 1200 |
| - ширина | 800 |
| - высота | 1400 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Наработка до отказа, ч, не более | 10000 |
| Срок службы, лет | 10 |
Знак утверждения типа наносится
на лицевую сторону корпуса установки, методом наклейки. Комплектность средства измерений
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка вакуумная потокометрическая эталонная | УВПЭ-2 | 1 шт. |
| Компрессор с соединительным шлангом | - | 1 шт. |
| Комплект запасных частей и принадлежностей | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Установка вакуумная потокометрическая эталонная УВПЭ-2. Руководство по эксплуатация» раздел 2.
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания. Общие требования;
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
