| Номер в госреестре | 88874-23 |
| Наименование СИ | Комплекс сбора данных |
| Обозначение типа СИ | БАЗИС |
| Изготовитель | Акционерное общество "Электронные измерительные системы и технологии" (АО "Элистех"), Московская обл., г. Жуковский |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс сбора данных БАЗИС (далее - комплекс) предназначен для измерений электрических сигналов напряжения постоянного и переменного тока, измерений частоты и периода следования импульсов и измерений электрического сопротивления постоянному току от первичных измерительных преобразователей (далее - датчиков) с последующей регистрацией и отображением результатов измерений и расчетных величин на испытательных стендах.
Принцип действия комплекса основан на преобразовании входных дискретных и аналоговых сигналов датчиков физических величин, не входящих в состав комплекса, в цифровой код, обработке полученной информации во встроенном контроллере, передаче ее в модуль твердотельной памяти для регистрации и последующей обработки, индикации и документирования информации.
Конструктивно комплекс состоит из шасси КСД/ШЛ10 (далее - шасси) и набора вторичных измерительных преобразователей (далее - модулей), выполненных из алюминиевых сплавов Д16Т и АМц и окрашенных эмалью серого цвета, предназначенных для измерений и обработки сигналов от датчиков, контроллера сбора и синхронизации данных, съемного модуля твердотельной памяти, модуля приема кодовой информации и рабочего места оператора с персональным компьютером (далее - ПК) для обработки, индикации и документирования информации.
Шасси имеет 10 слотов для модулей приема сигналов. Метрологические характеристики комплекса определяются метрологическими характеристиками модулей, входящих в его состав.
На шасси установлены следующие модули:
1. КСД/Ц02 - модуль приёма последовательного кода по ГОСТ Р 52070-2003 (МКИО);
2. КСД/Ц04 - модуль приёма последовательного кода по ГОСТ Р ИСО 11898-1-2015 (CAN 2.0) и по стандартам RS-232/422/485;
3. КСД/А01 - модуль приёма аналоговых сигналов высокого уровня (модуль для измерений напряжения постоянного тока);
4. КСД/А02 - модуль приёма аналоговых сигналов переменного тока высокого уровня или сигналов от датчиков (вибраций, микрофонов и т.п.) с интерфейсом ICP (модуль для измерений амплитудных значений напряжения переменного тока);
5. КСД/А04 - модуль приёма аналоговых сигналов от резистивных датчиков температуры со значением выходного сопротивления не более 1600 Ом (модуль для измерений электрического сопротивления постоянному току от резистивных датчиков);
6. КСД/А05 - модуль с изолированными входами для приёма дифференциальных сигналов низкого уровня (модуль для измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока);
7. КСД/А06 - модуль приёма аналоговых дифференциальных сигналов низкого уровня с источниками тока для питания датчиков (модуль для измерений напряжения постоянного тока);
8. КСД/Д01 - модуль приема дискретных и периодических сигналов с преобразованием частота/код, количество импульсов/код, период/код, длительность импульса/код (модуль для измерений частот входных сигналов и длительности импульсов);
9. КСД/301 - заглушка;
10. КСД/УД2-10 - усилитель сигнала индукционного датчика, предназначенный для усиления сигнала индукционного датчика и передачи данных в модуль КСД/Д01, устанавливается вне шасси.
Модули КСД/УД2-10, КСД/Ц02 и КСД/Ц04 не являются метрологически значимыми.
На шасси установлен контроллер сбора и синхронизации данных с одним каналом для приема информации и одним каналом для передачи собираемой информации в реальном времени (далее - контроллер) КСД/КСЛ1 и съёмный модуль твердотельной памяти КСД/МПЛ1.
К комплексу данного типа относится комплекс сбора данных БАЗИС с зав. № 5, находящийся в собственности АО НПП «Стрела», по адресу 140150, Московская область, Раменский район, р. п. Быково, ул. Аэропортовская, д. 14, корп. 25.
Заводской номер нанесен на маркировочную табличку методом гравировки в виде цифрового кода.

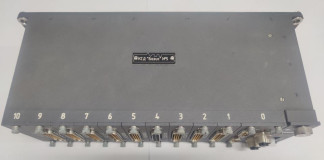

Общий вид комплекса с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1 . Пломбирование мест настройки (регулировки) комплекса не предусмотрено.
Место нанесения
Место нанесения заводского номера
знака утверждения типа
Программное обеспечение (далее - ПО) комплекса состоит из внешнего ПО.
Внешнее ПО, устанавливаемое на ПК, обеспечивает анализ, отображение и документирование данных, полученных в процессе функционирования комплекса.
ПО является метрологически значимым.
Метрологические характеристики комплекса нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого внешнего ПО комплекса приведены в таблице 1.
Таблица 2 - Метрологические характеристики для модуля КСД/А01
Таблица 1 - Идентификационные данные метрологически значимого внешнего ПО комплекса
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | КСД/СПО |
| Номер версии (идентификационный номер ПО), не ниже | 1.00 |
| Цифровой идентификатор ПО | 4EB9B6F3089AC30FD 60E3B1087F341B7 |
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -12,8 до +12,8 |
| Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока основной погрешности измерений напряжения постоянного тока, % | ±0,1 |
| Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Наименование характеристики | Значение |
| - относительная влажность, % | от 30 до 80 |
Таблица 3 - Метрологические характеристики для модуля КСД/А02
| Наименование характеристики | Значение |
| Диапазон измерений амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 52428 Гц, В | от - 1 2 , 8 до +12,8 |
| Пределы допускаемой приведенной к диапазону измерений амплитудных значений напряжения переменного тока основной погрешности измерений амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 52428 Гц, % | ±0,2 |
| Пределы допускаемой приведенной к диапазону измерений амплитудных значений напряжения переменного тока дополнительной погрешности измерений амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 52428 Гц, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до + 25 от 30 до 80 |
Таблица 4 - Метрологические характеристики для модуля КСД/А04
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления постоянному току от резистивных датчиков, Ом | от 0 до 1600 |
| Пределы допускаемой приведенной к диапазону измерений электрического сопротивления постоянному току от резистивных датчиков основной погрешности измерений электрического сопротивления постоянному току от резистивных датчиков, % | ±0,2 |
| Пределы допускаемой приведенной к диапазону измерений электрического сопротивления постоянному току от резистивных датчиков дополнительной погрешности измерений электрического сопротивления постоянному току от резистивных датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до + 25 от 30 до 80 |
Таблица 5 - Метрологические характеристики для модуля КСД/А05
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 16384 Гц, мВ | от -128 до +128 |
| Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока основной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 16384 Гц, % | ±0,2 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока дополнительной погрешности измерений напряжения постоянного тока и амплитудных значений напряжения переменного тока в диапазоне частот напряжения переменного тока от 1 до 16384 Гц, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до + 25 от 30 до 80 |
Таблица 6 - Метрологические характеристики для модулей КСД/А06
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока, мВ | от -8 до +8; от -4 до +4; от -2 до +2 |
| Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока основной погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Пределы допускаемой приведенной к диапазону измерений напряжения постоянного тока дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до + 25 от 30 до 80 |
Таблица 7 - Метрологические характеристики для модуля КСД/Д01
| Наименование характеристики | Значение |
| Диапазон измерений частоты входных сигналов в диапазоне напряжения переменного тока от -10 до +10 В, Гц | от 1 до 1000000 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты входных сигналов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне частот от 1 до 10000 Гц включ., Гц | ±1 |
| Пределы допускаемой относительной основной погрешности измерений частоты входных сигналов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне частот св. 10000 до 1000000 Гц включ., % | ±0,01 |
| Диапазон измерений длительности импульсов в диапазоне напряжения переменного тока от -10 до +10 В, мкс | от 1 до 42-106 |
| Пределы допускаемой абсолютной основной погрешности измерений значений длительности импульсов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне длительности импульсов от 1 мкс до 1 мс включ., мкс | ±1 |
| Пределы допускаемой относительной основной погрешности измерений значений длительности импульсов в диапазоне напряжения переменного тока от -10 до +10 В в поддиапазоне длительности импульсов св. 1 мс до 42 с включ., % | ±0,01 |
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной к поддиапазону измерений частоты входного сигнала (длительности импульсов) дополнительной погрешности измерений частоты входного сигнала (длительности импульсов) в диапазоне напряжения переменного тока от -10 до +10 В, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, % | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до + 25 от 30 до 80 |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входных каналов, шт.: | |
| - для модулей КСД/А01 | 32 |
| - для модулей КСД/А02, КСД/А04 | 12 |
| - для модулей КСД/А05 | 9 |
| - для модулей КСД/А06 | 10 |
| - для модулей КСД/Д01 | 16 |
| - для модулей КСД/УД2-10 | 2 |
| Напряжение питания комплекса, В | 27 |
| Габаритные размеры комплекса (высотахдлинахширина), мм, не более | |
| - для комплекса | 294x117x80 |
| - для модулей КСД/А01, КСД/А02, КСД/А04, КСД/А05, КСД/А06, | 112x79x20 |
| КСД/Д01, КСД/МПЛ1 | |
| - для модуля КСД/УД2-10 | 70x70x33 |
| - для шасси КСД/ШЛ10 | 294x117x80 |
| - для модуля КСД/КСЛ | 112x79x39 |
| Масса, кг, не более | |
| - комплекса в сборе | 3,000 |
| - модуля КСД/А01 | 0,090 |
| - модуля КСД/А02 | 0,093 |
| - модуля КСД/А04 | 0,074 |
| - модуля КСД/А05 | 0,091 |
| - модуля КСД/А06 | 0,088 |
| - модуля КСД/Д01 | 0,086 |
| - модуля КСД/УД2-10 | 0,500 |
| - шасси КСД/ШЛ10 | 2,000 |
| - контроллера КСД/КСЛ 1 | 0,250 |
| - модуля КСД/МПЛ1 | 0,300 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -50 до +60 |
| - относительная влажность, при температуре +35 °C, %, не более | 98 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 15 |
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Шасси КСД/ШЛ10 | РФМГ.305143.010 | 1 |
| Контроллер КСД/КСЛ1 | РФМГ.469535.001 | 1 |
| Модуль КСД/МПЛ1 | РФМГ.301.354.001 | 1 |
| Модуль КСД/А01 | РФМГ.411136.001 | 1 |
| Модуль КСД/А02 | РФМГ.411135.002 | 1 |
| Модуль КСД/А04 | РФМГ.411136.004 | 1 |
| Модуль КСД/А05 | РФМГ.411136.005 | 1 |
| Модуль КСД/А06 | РФМГ.411136.006 | |
| Модуль КСД/Д01 | РФМГ.468166.001 | 1 |
| Модуль КСД/Ц02 | РФМГ.468153.002 | 1 |
| Модуль КСД/Ц04 | РФМГ.468153.004 | 1 |
| Паспорта на составные части | - | 12 |
| Специальное программное обеспечение КСД/СПО | РФМГ.00001-01 | 1 |
| Специальное программное обеспечение КСД/СПО. Формуляр | РФМГ.00001-01 30 | 1 |
| Программа обработки информации «КСД-Экспресс» | РФМГ.00002-01 | 1 |
| Программа обработки информации «КСД-Экспресс». Формуляр | РФМГ.00002-01 30 | 1 |
| Комплекс сбора данных «БАЗИС». Паспорт сводный | РФМГ.794121.001ПС | 1 |
| Комплекс сбора данных «БАЗИС». Руководство по технической эксплуатации | РФМГ.794121.001РЭ | 1 |
приведены в разделе 9 «Работа с КСД в режиме регистрации» и разделе 10 «Работа с КСД в режиме считывания информации» руководства по технической эксплуатации РФМГ.794121.001РЭ «Комплекс сбора данных «БАЗИС». Руководство по технической эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
