| Номер в госреестре | 88876-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НАМИ-110 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РТЗ Энергия"), Московская обл., г. Раменское |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НАМИ-110 УХЛ1 (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты класса напряжения 110 кВ.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Конструктивно трансформаторы напряжения состоят из активной части (сердечника и обмоток), размещенной в герметичном баке, и изоляционной покрышки с металлическим компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла. Трансформатор заполнен трансформаторным маслом марки ГК. На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима. В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и коробка с вводами вторичной обмотки №3.
Трансформаторы напряжения представляют собой три вторичных обмотки: основной №1 (а1 - х1), предназначенной для цепей измерения и защиты, дополнительной №2, предназначенной для цепей релейной защиты (ад - хд), основной №3 (аз - хз), предназначенной для учета электроэнергии в системе АИИС КУЭ и имеющей отдельную коробку для опломбирования ее выводов.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НАМИ-110 УХЛ1 с зав. №№ 1216, 1217, 1218, 1220, 1232, 1263.
Заводской номер нанесен на маркировочную табличку методом штамповки в виде цифрового кода.
Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на трансформаторы напряжения в обязательном порядке не предусмотрено.

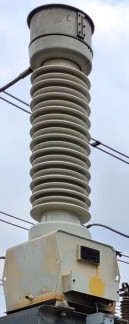

Рисунок 1 - Общий вид трансформаторов напряжения с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики у | Место нанесения | е | ||||
| / | 3 | нака утверждения типа | ||||
| Номинальное значение напряжения первичной обмотки, | ||||||
| Номинальное напряжение вторичных обмоток, В: / - основной обмотки (а1 - х1) / - основной обмотки (аз - хз) / - дополнительной обмотки (ад - хд) J | ||||||
| Место нанесения заводского номера | ||||||
| Классы точности вторичных обмоток для измерений по ГОСТ 1983-2015 | 0,2 | 0,5 | 1 | 3 | ||
| Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В-А: - основной обмотки (а1 - х1) - основной обмотки (аз - хз) | 200 200 | 400 400 | 600 600 | 1200 1200 | ||
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активноиндуктивной нагрузки 0,8, В-А | - | 1200 | ||||
| Номинальная частота напряжения сети, Гц | 50 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 720x526x2045 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом штамповки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | НАМИ-110 УХЛ1 | 1 |
| Паспорт | - | 1 |
приведены в разделе 3 «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
