Государственный реестр средств измерений

Нагрузки электронные N3300, 88902-23

88902-23

Нагрузки электронные N3300 (далее - нагрузки) предназначены для формирования сопротивления электрическому току и измерений напряжения и силы постоянного тока.

Документы
Карточка СИ
Номер в госреестре 88902-23
Наименование СИ Нагрузки электронные
Обозначение типа СИ N3300
Изготовитель Компания "Keysight Technologies, Inc.", США; производственная площадка: компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации 2023
Срок свидетельства 24.04.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Нагрузки электронные N3300 (далее - нагрузки) предназначены для формирования сопротивления электрическому току и измерений напряжения и силы постоянного тока.

Описание

Нагрузки выпускаются в модификации N3300A и модификации N3301A.

Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы.

Конструктивно нагрузки состоят из:

-    базового блока N3300A или N3301A;

-    встраиваемых сменных модулей, N3302A, N3303A, N3304A, N3304A-J01 (заказ в специальном исполнении), N3305A, N3306A и N3307A.

Базовый блок N3300A содержит шесть посадочных мест для установки встраиваемых сменных модулей, максимально допустимая мощность рассеяния составляет 1800 Вт для полностью загруженного базового блока. Базовый блок N3301A функционально идентичен базовому блоку модификации N3300A, но имеет меньшую ширину и располагает лишь двумя посадочными местами для установки модулей нагрузки. Максимально допустимая мощность рассеяния для полностью загруженного базового блока модификации N3301A составляет 600 Вт.

Встраиваемые сменные модули (далее - модули) модификации N3302A, N3303A, N3304A, N3304A-J01, N3305A, N3306A и N3307A предназначены для установки в базовые блоки модификаций N3300A и N3301A. Каждый модуль в составе базового блока может работать независимым образом в режиме стабилизации напряжения, в режиме стабилизации силы тока или в режиме стабилизации сопротивления. Встраиваемые модули нагрузок электронных имеют различные сочетания входных напряжений и токов и занимают одно (модификации N3302A, N3303A, N3304A, N3304A-J01, N3307A) или два (модификации N3305A, N3306A) посадочных места. Максимально допустимая мощность рассеяния каждого модуля варьируется от 150 до 600 Вт.

Установка параметров нагрузки производится с помощью функциональных кнопок, расположенных на лицевой панели базового блока нагрузки, установленные значения отображаются на жидкокристаллическом дисплее. Нагрузки оснащены цифровыми измерителями силы тока и напряжения, позволяющими одновременно контролировать оба параметра.

На передней панели нагрузок расположены дисплей, функциональные кнопки, выключатель питания.

На задней панели нагрузок расположены входные клеммы, разъем сети питания, разъемы интерфейсов GPIB и RS232.

Для предотвращения несанкционированного доступа к внутренним частям нагрузок один из винтов крепления корпуса пломбируется.

Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр нагрузок размещена на задней панели.

Нанесение знака поверки на нагрузки не предусмотрено.

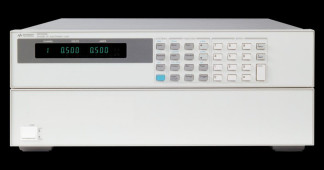

Общий вид нагрузок с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунках 1 и 2. Общий вид модулей представлен на рисунке 3.

О © Q ГС iTZT HZ' (ИГ

е о е (с ег ег ег еевессс

f(p @ О S ЕГ сг с

&

е:

С

б) Общий вид нагрузки с базовым блоком N3300A, панель задняя

Рисунок 1 - Общий вид нагрузки с базовым блоком N3300A, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа

а) Общий вид нагрузки с базовым блоком N3301A, панель передняя

б) Общий вид нагрузки с базовым блоком N3301A, панель задняя

Рисунок 2 - Общий вид нагрузки с базовым блоком N3301A, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа

а) Общий вид модулей N3302A, N3303A, N3304A, N3304A-J01 и N3307A

д) Общий вид модулей N3305A и N3306A

Технические характеристики

Таблица 1- Метрологические характеристики нагрузок

Наименование характеристики

Значение

Модуль N3302A

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,01 до 60

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения в диапазоне, В:

-    от 0,01 до 6,0 В включ.

-    св. 6,0 до 60 В включ.

±(0,001-ист+0,003) 1}

±(0,001 -ист+0,008)

Наименование характеристики

Значение

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,01 до 30

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока в диапазоне, А:

-    от 0,01 до 3,0 А включ.

-    св. 3,0 до 30 А включ.

±(0,00Ыст+0,005) 2)

±(0,00Ыст+0,01)

Режим стабилизации электрического сопротивления

Диапазон установки стабилизируемого значения электрического сопротивления, Ом

от 0,067 до 2000

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения электрического сопротивления в диапазоне, Ом:

-    от 0,067 до 4,0 Ом включ.

-    св. 4,0 до 40 Ом включ.

-    св. 40 до 400 Ом включ.

-    св. 400 до 2000 Ом включ.

±(0,008-Яст+0,024) 3) ±(0,03-Яст+0,08) ±(0,32-Яст+0,24) от +0,4 Яст до -4 Яст

Режим измерений напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне, В:

-    от 0,01 до 6,0 В включ.

-    св. 6,0 до 60 В включ.

±(0,0005^изм+0,003)4)

±(0,0005^изм+0,008)

Режим измерений силы постоянного тока

Диапазон измерений силы постоянного тока, А

от 0,01 до 30

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне, А:

-    от 0,01 до 3,0 А включ.

-    св. 3,0 до 30 А включ.

±(0,0005-1изм+0,003)5)

±(0,0005-!изм+0,006)

Модуль N3303A

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,1 до 240

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения в диапазоне, В:

-    от 0,1 до 24 В включ.

-    св. 24 до 240 В включ.

±(0,001-UCT+0,01) ±(0,001 -ист+0,04)

Наименование характеристики

Значение

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,01 до 10

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока в диапазоне, А:

-    от 0,01 до 1,0 А включ.

-    св. 1,0 до 10 А включ.

±(0,001 •1ст+0,004) ±(0,001 •1ст+0,0075)

Режим стабилизации электрического сопротивления

Диапазон установки стабилизируемого значения электрического сопротивления, Ом

от 0,2 до 12000

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения электрического сопротивления в диапазоне, Ом:

-    от 0,2 до 48 Ом включ.

-    св. 48 до 480 Ом включ.

-    св. 480 до 4800 Ом включ.

-    св. 4800 до 12000 Ом включ.

±(0,03-Яст+0,1) ±(0,2-Яст+0,5) от +0,5-Яст до -6-Яст от +0,66- R до -8-R

Режим измерений напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,1 до 240

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне, В:

-    от 0,1 до 24 В включ.

-    св. 24 до 240 В включ.

±(0,0005^^+0,01)

±(0,0005-Иизм+0,02)

Режим измерений силы постоянного тока

Диапазон измерений силы постоянного тока, А

от 0,01 до 10

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне, А:

-    от 0,01 до 1,0 А включ.

-    св. 1,0 до 10 А включ.

±(0,0005^+0,0025)

±(0,0005-!изм+0,005)

Модуль N3304A

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,01 до 60

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения постоянного тока в диапазоне, В:

-    от 0,01 до 6,0 В включ.

-    св. 6,0 до 60 В включ.

±(0,001^Uc+0,003)

±(0,001 •Ист+0,008)

Наименование характеристики

Значение

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,01 до 60

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока в диапазоне, А:

-    от 0,01 до 6,0 А включ.

-    св. 6,0 до 60 А включ.

±(0,001 •1ст+0,0075) ±(0,00Ыст+0,015)

Режим стабилизации электрического сопротивления

Диапазон установки стабилизируемого значения электрического сопротивления, Ом

от 0,033 до 2000

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения электрического сопротивления в диапазоне, Ом:

-    от 0,033 до 2,0 Ом включ.

-    св. 2,0 до 20 Ом включ.

-    св. 20 до 200 Ом включ.

-    св. 200 до 2000 Ом включ.

±(0,004-Яст+0,012)

±(0,03-Яст+0,04)

±(0,2-Яст+0,12)

от +0,5-Яст до -20-Яст

Режим измерений напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне, В:

-    от 0,01 до 6,0 В включ.

-    св. 6,0 до 60 В включ.

±(0,0005-иШм+0,003)

±(0,0005-иШм+0,008)

Режим измерений силы постоянного тока

Диапазон измерений силы постоянного тока, А

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне, А:

-    от 0,01 до 6,0 А включ.

-    св. 6,0 до 60 А включ.

±(0,0005-1изм+0,005)

±(0,0005-!изм+0,01)

Модуль N3304A-J0]

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,01 до 80

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения в диапазоне, В:

-    от 0,01 до 8,0 В включ.

-    св. 8,0 до 80 В включ.

±(0,001 -ист+0,005)

±(0,001-и<сг+0,012)

Наименование характеристики

Значение

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,01 до 60

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока, А, в диапазоне:

-    от 0,01 до 6,0 А включ.

-    св. 6,0 до 60 А включ.

±(0,001 •1ст+0,0075) ±(0,00Ыст+0,015)

Режим стабилизации электрического сопротивления

Диапазон установки стабилизируемого значения электрического сопротивления, Ом

от 0,033 до 2600

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения электрического сопротивления в диапазоне, Ом:

-    от 0,033 до 2,6 Ом включ.

-    св. 2,6 до 26 Ом включ.

-    св. 26 до 260 Ом включ.

-    св. 260 до 2600 Ом включ.

±(0,004^+0,012)

±(0,03^+0,04)

±(0,2^ст+0,12)

от +0,5^ст до -20^ст

Режим измерений напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,01 до 80

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне, В:

-    от 0,01 до 8,0 В включ.

-    св. 8,0 до 80 В включ.

±(0,0005^изм+0,005)

±(0,0005^изм+0,012)

Режим измерений силы постоянного тока

Диапазон измерений силы постоянного тока, А

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне, А:

-    от 0,01 до 6,0 А включ.

-    св. 6,0 до 60 А включ.

±(0,0005-1изм+0,005)

±(0,0005-!изм+0,01)

Модуль N3305A

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,1 до 150

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения в диапазоне, В:

-    от 0,1 до 15 В включ.

-    св. 15 до 150 В включ.

±(0,001-UCT+0,01) ±(0,001 ^+0,02)

Наименование характеристики

Значение

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,01 до 60

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока в диапазоне, А:

-    от 0,01 до 6,0 А включ.

-    св. 6,0 до 60 А включ.

±(0,00Ыст+0,0075)

±(0,00Ыст+0,015)

Режим стабилизации электрического сопротивления

Диапазон установки стабилизируемого значения электрического сопротивления, Ом

от 0,033 до 2500

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения электрического сопротивления в диапазоне, Ом:

-    от 0,033 до 5,0 Ом включ.

-    св. 5,0 до 50 Ом включ.

-    св. 50 до 500 Ом включ.

-    св. 500 до 2500 Ом включ.

±(0,008^ст+0,024) ±(0,03^ст+0,08) от +0,3^ст до -1,5^ст от +0,5^ст до -20^ст

Режим измерений напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,1 до 150

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне, В:

-    от 0,1 до 15 В включ.

-    св. 15 до 150 В включ.

±(0,0005^изм+0,008)

±(0,0005•Uизм+0,016)

Режим измерений силы постоянного тока

Диапазон измерений силы постоянного тока, А

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне, А:

-    от 0,01 до 6,0 А включ.

-    св. 6,0 до 60 А включ.

±(0,0005^+0,005)

±(0,0005-!изм+0,01)

Модуль N3306A

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,01 до 60

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения в диапазоне, В:

-    от 0,01 до 6,0 В включ.

-    св. 6,0 до 60 В включ.

±(0,00bUCT+0,003)

±(0,00bUCT+0,008)

Наименование характеристики

Значение

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,1 до 120

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока в диапазоне, А:

-    от 0,1 до 12 А включ.

-    св. 12 до 120 А включ.

±(0,00Ыст+0,015)

±(0,00Ыст+0,0375)

Режим стабилизации электрического сопротивления

Диапазон установки стабилизируемого значения электрического сопротивления, Ом

от 0,017 до 1000

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения электрического сопротивления в диапазоне, Ом:

-    от 0,017 до 1,0 Ом включ.

-    св. 1,0 до 10 Ом включ.

-    св. 10 до 100 Ом включ.

-    св. 100 до 1000 Ом включ.

±(0,004-Яст+0,006)

±(0,03-Яст+0,02)

±(0,2-Яст+0,06)

от +0,5-Яст до -20-Яст

Режим измерений напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,01 до 60

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне, В:

-    от 0,01 до 6,0 В включ.

-    св. 6,0 до 60 В включ.

±(0,0005-иШм+0,003)

±(0,0005-иШм+0,008)

Режим измерений силы постоянного тока

Диапазон измерений силы постоянного тока, А

от 0,1 до 120

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне, А:

-    от 0,1 до 12 А включ.

-    св. 12 до 120 А включ.

±(0,0005-1изм+0,010)

±(0,0005-!изм+0,020)

Модуль N3307A

Режим стабилизации напряжения постоянного тока

Диапазон установки стабилизируемого значения напряжения постоянного тока, В

от 0,1 до 150

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения в диапазоне, В:

-    от 0,1 до 15 В включ.

-    св. 15 до 150 В включ.

±(0,001-ист+0,01) ±(0,001 ^+0,02)

Наименование характеристики

Значение

Режим стабилизации силы постоянного тока

Диапазон установки стабилизируемого значения силы постоянного тока, А

от 0,01 до 30

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока в диапазоне, А:

-    от 0,01 до 3,0 А включ.

-    св. 3,0 до 30 А включ.

±(0,00Ыст+0,0075)

±(0,00Ыст+0,015)

Режим стабилизации электрического сопротивления

Диапазон установки стабилизируемого значения электрического сопротивления, Ом

от 0,067 до 2500

Пределы допускаемой абсолютной погрешности установки стабилизируемого значения электрического сопротивления в диапазоне, Ом:

-    от 0,067 до 10 Ом включ.

-    св. 10 до 100 Ом включ.

-    св. 100 до 1000 Ом включ.

-    св. 1000 до 2500 Ом включ.

±(0,02^+0,032) ±(0,bRCT+0,12) от +0,33^ст до -2^ст от +0,5^ст до -20^ст

Режим измерений напряжения постоянного тока

Диапазон измерения напряжения постоянного тока, В

от 0,1 до 150

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в диапазоне, В:

-    от 0,1 до 15 В включ.

-    св. 15 до 150 В включ.

±(0,0005^изм+0,008)

±(0,0005•Uизм+0,016)

Режим измерений силы постоянного тока

Диапазон измерений силы постоянного тока, А

от 0,01 до 30

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне, А:

-    от 0,01 до 3,0 А включ.

-    св.3,0 до 30 А включ.

±(0,0005^+0,003)

±(0,0005-!изм+0,006)

(1)    Uct - стабилизированное значение напряжения, В;

(2)    ICT - стабилизированное значение силы тока, А;

(3)    RCT - стабилизированное значение электрического сопротивления, Ом;

(4)    ^зм - измеренное значение напряжения, В;

(5)    !изм - измеренное значение силы тока, А;

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Гц

от 49 до 51

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +35

- относительная влажность окружающего воздуха, %, не более

80

Габаритные размеры, мм, не более: базового блока N3300A

- высота

178

- ширина

425,5

- длина

625

базового блока N3301A

- высота

178

- ширина

213

- длина

625

Масса, кг, не более:

- базового блока N3300A

13,2

- базового блока N3301A

7,3

- модулей N3302A, N3303A, N3304A, N3304A-J01, N3307A

2,7

- модулей N3305A, N3306A

4,6

Знак утверждения типа

наносится на лицевую панель нагрузок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4- Комплектность нагрузок

Наименование

Обозначение

Количество

1 Нагрузка электронная N3300

-

1 шт.

1.2 Базовый блок

N3300A или N3301A

1 шт.

1.3 Модули

N3302A, N3303A, N3304A, N3304A-J01, N3305A, N3306A, N3307A

в соответствии с заказом

2 Кабель питания

-

1 шт.

3 Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделах 2-5 документа «Нагрузки электронные N3300. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1Т0-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Стандарт предприятия компании «Keysight Technologies, Inc.», США.

Зарегистрировано поверок 5
Поверителей 3
Актуальность данных 21.11.2024
88902-23
Номер в ГРСИ РФ:
88902-23
Производитель / заявитель:
Компания "Keysight Technologies, Inc.", США; производственная площадка: компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации:
2023
Cрок действия реестра:
24.04.2028
Похожие СИ
46511-24
46511-24
2024
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 11.06.2029
24252-24
24252-24
2024
Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт"), Вологодская обл., г. Череповец
Срок действия реестра: 15.11.2029
56973-24
56973-24
2024
Закрытое акционерное общество "Измерительная техника" (ЗАО "Измерительная техника"), г. Пенза
Срок действия реестра: 15.11.2029
57035-24
57035-24
2024
Акционерное общество "Проманалитприбор" (АО "Проманалитприбор"), Новосибирская область, г. Бердск
Срок действия реестра: 15.11.2029
38165-24
38165-24
2024
Непубличное акционерное общество "Научприбор" (НПАО "Научприбор"), г. Орел
Срок действия реестра: 08.11.2029
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
