| Номер в госреестре | 88907-23 |
| Наименование СИ | Расходомеры многофазные |
| Обозначение типа СИ | Система-1 |
| Изготовитель | Общество с ограниченной ответственностью "БИС Инжиринг" (ООО "БИС Инжиринг"), г. Уфа |
| Год регистрации | 2023 |
| Срок свидетельства | 24.04.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры многофазные Система-1 (далее - расходомеры) предназначены для измерений массового расхода и массы жидкости в составе нефтегазоводяной смеси, массового расхода и массы жидкости в составе нефтегазоводяной смеси без учета воды, объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям.

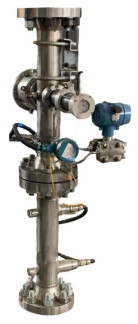

Конструктивно, расходомер состоит из следующих составных частей:
- измерительный модуль, в состав которого входит труба Вентури, преобразователи давления, перепада давления и температуры, блок детектирования и анализатор влажности;
- блок подключения к скважинам. Блок применяется при подключении к измерительному модулю более одной скважины (но не более 16);
- система обработки информации.
Принцип действия расходомера основан на измерении массового расхода нефтегазоводяной смеси, фазового соотношения и влагосодержания. Нефтегазоводяная смесь, проходя через суженный участок трубы Вентури создает перепад давления который измеряется преобразователем перепада давления с пределами допускаемой приведенной погрешности ±0,5%. Также, в трубе Вентури, осуществляются измерения избыточного давления нефтегазовой смеси преобразователем давления с пределами допускаемой приведенной погрешности ±0,5% и температуры нефтегазовой смеси термопреобразователем с пределами допускаемой абсолютной погрешности ±0,5°С. Блоком детектирования осуществляется определение фазового соотношения жидкость - газ. Принцип действия блока детектирования основан на зависимости плотности потока гамма-излучения, проходящего через контролируемый поток нефтегазоводяной смеси, от соотношения составляющих фаз потока. Анализатор влажности предназначен для определения влагосодержания жидкости в составе нефтегазоводяной смеси. Принцип действия анализатора влажности основан на зависимости электромагнитных параметров нефтегазоводяной смеси от содержания воды. Обработка и хранение измерительной информации, расчет результирующих значений осуществляется в системе обработки информации, построенной на базе вычислительного комплекса (рисунок 3).
Расходомер может быть изготовлен в одной из 5 модификаций - Тип 1, Тип 2, Тип 3, Тип 4, Тип 5, отличающихся друг от друга внутренними диаметрами трубы Вентури.
ООО «БИС Инжиринг»
Ш
Наименование: Расходомер многофазный Система -1 Модификация: Тип 2 | ДАТА ВЫПУСКА /2022
000001
СЕРИИНЫИ НОМЕР:
35МПа
Мах масса
500 кг
Мах давление
| 380/220 В | 50 Гц
Питание
Мощность
ТУ 25.51*52-001-45720080-2022
СДЕЛАНО в РОССИИ
Рисунок 4 - Общий вид маркировочной таблички расходомера многофазного
Система-1
Для ограничения доступа к местам настройки (регулировки), расходомер оснащен противовзломными замками (рисунок 1), оболочка системы обработки и хранения информации пломбируется пломбировочными наклейками (рисунок 3).
Заводской номер и знак утверждения типа наносится на маркировочную табличку расходомера лазерным методом или методом типографической печати. Формат заводского номера - цифровой. Место расположение маркировочной таблички указано на рисунке 1. Общий вид маркировочной таблички приведен на рисунке 4.
Возможность нанесения знака поверки на расходомер отсутствует.
Программное обеспечение расходомера «Система_Расчет» (далее - ПО) осуществляет функции обработки измерительной информации, реализующие алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины, результаты вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, представляются на локальном дисплее в табличном и графическом виде. ПО осуществляет функции хранения и передачи измерительной информации по цифровым каналам связи. Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к системе обработки и хранения информации, установки паролей и ограничения доступных функций для
персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО* | Система Расчет |
| Номер версии (идентификационный номер) ПО | 1.ХХ.ХХ |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | не используется |
| *номер версии ПО определяет первая цифра, последующие символы могут меняться. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и основные технические характеристики расходомера указаны в таблице 2 и 3.
Таблица 2 - Метрологические характеристики расходомеров
| Наименование характеристик | Значение характеристик |
| Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/ч* | от 0,1 до 500 |
| Диапазон измерений объемного расхода нефтяного газа, м3/ч*’ ** | от 0,42 до 3000 |
| Пределы допускаемой относительной погрешности расходомера при измерении массы и массового расхода жидкости в составе нефтегазоводяной смеси, %, равны | ±2,5 |
| Пределы допускаемой относительной погрешности расходомера при измерении массы и массового расхода жидкости в составе нефтегазоводяной смеси без учета воды, %, равны -при объемной доли воды в сырой нефти до 70 % -при объемной доли воды в сырой нефти от 70 до 95 % | ±6,0 ±15,0 |
| Пределы допускаемой относительной погрешности расходомера при измерении объема и объемного расхода нефтяного газа в стандартных условиях, %, равны | ±5,0 |
| * приведен общий диапазон измерений для всех модификаций расходомера. Диапазон измерений каждого экземпляра расходомера указывается в его эксплуатационной документации ** указан диапазон объемного расхода нефтяного газа в рабочих условиях | |
Таблица 3 - Технические характеристики расходомеров
| Наименование характеристик | Значение характеристик | ||||
| Модификации | |||||
| Тип1 | Тип2 | Тип3 | Тип4 | Тип5 | |
| Внутренний диаметр сужающего устройства, мм | 20 | 30 | 40 | 65 | 90 |
| Количество подключаемых скважин, шт. | от 1 до | 16 | |||
| Измеряемая среда | нефтегазоводяная смесь | ||||
| Объемная доля воды в нефтегазоводяной смеси, % | от 0 до 100 | ||||
| Плотность измеряемой среды, кг/м3, не более | 1200 | ||||
| Давление измеряемой среды, МПа, не более | 35 | ||||
| Температура измеряемой среды, °С* | от -45 до +120 | ||||
| Параметры питания электрических цепей - напряжение переменного тока, В - частота, Гц - потребляемая мощность, кВА, не более | 380±38/220±22 50±1 20** | ||||
| Габаритные размеры измерительного модуля, мм, не более - высота - длина - ширина | 1500 1000 1000 | ||||
| Масса измерительного модуля, кг, не более | 500 | ||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -60 до +50 от 30 до 80 от 84 до 106,7 | ||||
| Средний срок службы, лет | 10 | ||||
| Средняя наработка до метрологического отказа, ч, не менее | 80000 | ||||
| * при условии сохранения текучести измеряемой среды ** в зависимости от модификации | |||||
наносится на титульный лист руководства по эксплуатации расходомера типографским способом и/или на маркировочную табличку расходомера лазерным методом или методом типографической печати.
Таблица 4 - Комплектность установки
| Наименование | Обозначение | Количество |
| Расходомер многофазный | Система-1 | 1 шт. |
| Комплект запасных частей и принадлежностей | - | по специальному заказу |
| Руководство по эксплуатации | РЭ 25.51.52001-45720802022 | 1 экз. |
| Методика поверки | - | 1 экз. |
Приведены в разделе 6 руководства по эксплуатации РЭ 25.51.52-001-4572080-2022.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков;
ТУ 25.51.52-001-45720080-2022 Расходомер многофазный Система-1 Технические
условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
