| Номер в госреестре | 88908-23 |
| Наименование СИ | Датчики линейных перемещений |
| Обозначение типа СИ | ТИК-ДЛП 2 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ТИК" (ООО НПП "ТИК"), г. Пермь |
| Год регистрации | 2023 |
| Срок свидетельства | 24.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики линейных перемещений ТИК-ДЛП 2 (далее - датчики) предназначены для измерения линейных перемещений и преобразовании измеренного значения в электрический сигнал.
Принцип действия датчиков основан на преобразовании линейного перемещения в последовательность электрических сигналов, содержащих информацию о величине перемещения.
Конструктивно датчик состоит из линейного преобразователя (далее - преобразователь) и устройства сопряжения с объектом (далее - УСО), соединённых между собой кабелем. Преобразователь представляет собой реостат, помещённый в герметичный алюминиевый корпус для защиты от воздействий внешней среды. Внутри корпуса помещён проводящий элемент с устройством регулирования электрического сопротивления. При перемещении штока металлический ползунок внутри корпуса перемещается по проводящему элементу в результате чего изменяется сопротивление проводящего элемента. УСО непрерывно измеряет сопротивление линейного преобразователя и производит его пересчет в текущее значение перемещения. Измеренное значение перемещения выдаётся в аналоговом или аналоговом и цифровом виде.
Датчики выпускаются в восьми модификациях: 60; 160; 200; 220; 260; 320; 360; 420, которые различаются между собой длиной реостата линейного преобразователя и значениями диапазонов измерений.
Заводской номер датчика в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на УСО. Заводской номер преобразователя, входящего в состав датчика, в виде цифрового обозначения, состоящего из арабских цифр, наносится на расположенную корпусе маркировочную наклейку.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.
Общий вид приборов приведён на рисунке 1.
в)

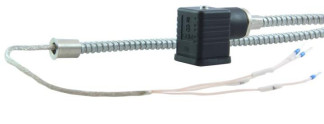

Рисунок 1 - Общий вид датчиков линейных перемещений ТИК-ДЛП 2: а) УСО; б) соединительный кабель с разъёмом; в) линейный преобразователь
Модификации датчиков с цифровым выходом RS-485 работают под управлением встроенного метрологически значимого программного обеспечения (далее - ПО) ТИК-ДЛП 2, загруженного в микроконтроллер, находящийся на измерительной плате УСО.
ПО обеспечивает математическое преобразование измеряемых аналоговых данных от датчиков в цифровой вид, а также обеспечивает управление процессом передачи данных на выходной канал.
Защита ПО ТИК-ДЛП 2 обеспечивается отсутствием физического доступа к носителю информации, отсутствием аппаратно-программного интерфейса для изменения/замещения кода в процессе эксплуатации.
Защита ПО ТИК-ДЛП 2 и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Получение данных от датчика по протоколу MODBUS RTU осуществляется с использованием внешнего ПО, установленного на персональный компьютер. В качестве внешнего ПО может быть использована программа TIK Modscan.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение | |
| Идентификационное наименование ПО | ТИК-ДЛП 2 | TIK Modscan |
| Номер версии (идентификационный номер ПО) | не ниже 2 | не ниже 1.0.15.0 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Модификация | 60 | 160 | 200 | 220 | 260 | 320 | 360 | 420 |
| Диапазон измерений линейных перемещений, мм | от -30 до +30 | от -80 до +80 | от -100 до +100 | от -110 до +110 | от -130 до +130 | от -160 до +160 | от -180 до +180 | от -210 до +210 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерения при нормальных условиях*, % | ±2,50 | |||||||
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения, вызванной изменением температуры окружающей среды относительно нормальных условий на 1 °С, % | ±0,02 | |||||||
| * температура окружающей среды от плюс 15 до плюс 25 °С | ||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | 24,0 ± 1,2 |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Коэффициент преобразования, мм/мА, для диапазона измерений, мм: - от -30 до +30 | 3,75 |
| - от -80 до +80 | 10,00 |
| - от -100 до +100 | 12,50 |
| - от -110 до +110 | 13,75 |
| - от -130 до +130 | 16,25 |
| - от -160 до +160 | 20,00 |
| - от -180 до +180 | 22,50 |
| - от -210 до +210 | 26,25 |
| Диапазон рабочих температур линейного преобразователя, °С | от - 40 до +130 |
| Диапазон рабочих температур УСО, °С | от - 40 до +70 |
| Габаритные размеры линейного преобразователя (ДлинахШиринахВысота), мм, не более | 600х35х35 |
| Габаритные размеры УСО с креплением на панель (ДлинахШиринахВысота), мм, не более | 115х65х30 |
| Масса линейного преобразователя, кг, не более | 0,55 |
| Масса УСО, кг, не более | 0,30 |
Наносится типографским способом на титульный лист руководства по эксплуатации и
на УСО.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество |
| Линейный преобразователь | - | 1 шт. |
| УСО | - | 1 шт. |
| Монтажный комплект | - | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Паспорт | ЛПЦА.433645.039 ПС | 1 экз. |
| Руководство по эксплуатации | ЛПЦА.433645.039 РЭ | 1 экз. |
Приведены в разделе 7 «Методы измерений» документа «Датчик линейных перемещений ТИК-ДЛП 2. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 26.51.64-057-12036948-2022 Датчик линейных перемещений ТИК-ДЛП 2. Технические условия.
