| Номер в госреестре | 88914-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TJP 4.0 |
| Изготовитель | ABB s.r.o., Чешская Республика |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TJP 4.0 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики сигнализации и управления в электрических цепях переменного тока промышленной частоты в закрытых распределительных устройствах на номинальное напряжение 6300/V3 В.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения - однофазные, заземляемые, электромагнитные, с литой изоляцией, со встроенным защитным предохранительным устройством.
Трансформаторы напряжения представляют собой блок, состоящий из магнитопровода и трех обмоток: одной первичной и двух вторичных, который залит компаундом на основе эпоксидной смолы. Высоковольтный вывод первичной обмотки снабжен защитным предохранительным устройством с плавкой вставкой. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании и закрываемой съемной изоляционной пломбируемой крышкой.
Трансформатор имеет информационную табличку на узкой боковой стенке корпуса с указанием заводских номеров и технических данных, позволяющим однозначно идентифицировать каждый экземпляр трансформатора.
К трансформаторам данного типа относятся трансформаторы с заводскими номерами 1VLT5209000913, 1VLT5209000914, 1VLT5209000915, 1VLT5209000919, 1VLT5209000920, 1VLT5209000921.
Нанесение знака поверки на трансформатор не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на табличку в месте, указанном на рисунке 1.

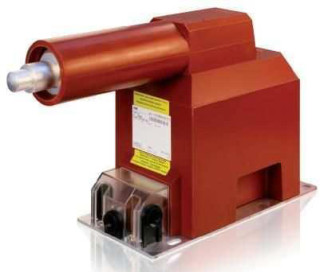

Общий вид средства измерений, места пломбирования и нанесения заводского номера приведены на рисунке 1.
место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения, В | 6300/V3 |
| Номинальные значения вторичного напряжения, В - для измерений - для защиты | 100/V3 100/3 |
| Класс точности вторичной обмотки по ГОСТ 1983-2015 - для измерений - для защиты | 0,2 6P |
| Номинальные нагрузки вторичных обмоток при коэффициенте мощности 0,8, ВА - для измерений - для защиты | 25 50 |
| Предельная мощность трансформатора, ВА | 400 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
знак утверждения типа наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество шт./экз. |
| Трансформатор напряжения заводской номер 1VLT5209000913, 1VLT5209000914, 1VLT5209000915, 1VLT5209000919, 1VLT5209000920, 1VLT5209000921 | TJP 4.0 | 6 шт. |
| Паспорт | TJP 4.0 | 6 экз. |
метод (методика) измерений приведены в ГОСТ 1983-2015 и ГОСТ 8.216-2011.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
Приказ Росстандарта от 30 декабря 2019 г. № 3453. «Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
