| Номер в госреестре | 88920-23 |
| Наименование СИ | Вольтметры высокочастотные |
| Обозначение типа СИ | В3-100/1 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Радио, приборы и связь" (ООО "НПП "Радио, приборы и связь"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 24.04.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры высокочастотные В3-100/1 (далее по тексту - приборы) предназначены для измерения среднеквадратических значений синусоидального напряжения переменного тока в диапазоне частот от 10 кГц до 1500 МГц.
Вольтметры высокочастотные В3-100/1 предназначены для применения в качестве рабочих эталонов 1-го разряда для поверки рабочих эталонов 2-го разряда и средств измерения в диапазоне напряжений от 0,01 до 10 В и диапазоне частот от 10 до 1500 МГц и в соответствии с Государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1Т0-1 до 2Т 09 Гц.
Принцип действия приборов основан на детектировании переменного напряжения выносным детекторным пробником. В детекторный пробник входят два идентичных детектора, выполненных на сборке высокочастотных диодов Шоттки и активный интегратор ошибки на операционном усилителе. Первый детектор в пробнике используется для детектирования входного высокочастотного напряжения. Второй детектор используется для детектирования сигнала обратной связи. Разностный сигнал с выхода двух детекторов после интегратора и обработки АЦП и контроллером выводится на дисплей прибора, а также поступает в цепь следящей обратной связи. В цепи следящей обратной связи постоянное напряжение с помощью цифрового преобразователя преобразуется в синусоидальный низкочастотный сигнал, точно масштабируется масштабным формирователем шкал вольтметра и подается на второй детектор в детекторном пробнике, замыкая цепь следящей обратной связи. Диодная сборка идентичных высокочастотных диодов Шоттки и цепь следящей обратной связи, реализованная с использованием цифровых методов формирования и преобразований сигнала, используются для получения линейной и стабильной характеристики преобразования переменного напряжения в постоянное в широком диапазоне частот. Для реализации точности в условиях эксплуатации в приборе имеется встроенный многомерный калибратор переменного напряжения.
Конструктивно приборы выполнены в металлическом корпусе настольного типа.
На лицевой панели прибора размещены органы управления, цветной дисплей, разъем для подключения детекторного пробника и выходной разъем калибратора.
Управление приборами выполняется встроенным контроллером. Для дистанционного управления приборами имеются встроенные интерфейсы USB, RS-232 и LAN.

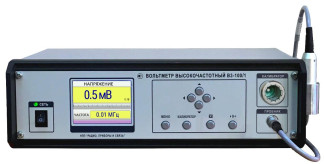

Общий вид вольтметра высокочастотного В3-100/1 и место нанесения знака утверждения типа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, заводского номера и даты выпуска представлена на рисунке 2.
Заводской номер, обеспечивающий идентификацию каждого экземпляра прибора, наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Вольтметры высокочастотные В3-100/1 имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.
Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибора и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Voltmeter_V3-100/1 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
Метрологические и технические характеристики приборов приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение |
| Диапазон измерения напряжения, В | от 0,003 до 10 |
| Диапазон частот измеряемого напряжения, МГц | от 0,01 до 1500 |
| Верхние пределы шкал измерения напряжения, В | 0,1; 0,3; 1; 3 и 10 |
| Пределы допускаемой относительной погрешности измерения напряжения в диапазоне частот от 0,01 до 1 МГц | значения приведены в таблице 3 |
| Пределы допускаемой относительной погрешности измерения напряжения в диапазоне частот свыше 1 до 1500 МГц | значения приведены в таблицах 4 |
| Входное сопротивление детекторного пробника, кОм, не менее | 100 |
| Входная емкость детекторного пробника, пФ, не более | 2 |
| Коэффициент стоячей волны тройникового перехода с подключенным детекторным пробником в диапазоне частот: до 300 МГц до 700 МГц до 1000 МГц до 1500 МГц | (N СО ОО |
Таблица 3 - Пределы допускаемой относительной погрешности измерения переменного напряжения в диапазоне частот от 0,01 до 1 МГц включ._
| Верхний предел шкалы измерений, В | Диапазон измеряемых значений напряжения, В | Пределы допускаемой погрешности измерения, % |
| 10 | св. 3 до 10 включ. | ±0,05 |
| 3 | св. 1 до 3 включ. | |
| 1 | св. 0,3 до 1 включ. | |
| 0,3 | 0,3 | |
| 0,3 | 0,1 | ±0,1 |
| 0,1 | 0,1 | |
| 0,03 | ±0,3 | |
| 0,01 | ±1,0 | |
| 0,003 | ±5,0 | |
| Примечание. Пределы допускаемой относительной погрешности для уровней измеряемых напряжений менее 0,3 В, находящихся между указанными значениями, определяются линейной интерполяцией. | ||
Таблица 4 - Пределы допускаемой относительной погрешности измерения переменного напряжения в диапазоне частот свыше 1 до 1500 МГц_
| Диапазон измеряемых значений напряжения, В | Пределы допускаемой погрешности измерения, %, на частотах, МГц | |||||||
| св. 1 до 10 | св. 10 до 30 | св. 30 до 100 | св. 100 до 300 | св. 300 до 600 | св. 600 до 800 | св. 800 до 1000 | св. 1000 до 1500 | |
| св. 0,3 до 10 включ. | ±0,1 | ±0,15 | ±0,3 | ±0,4 | ±0,5 | ±0,7 | ±1,0 | ±2,0 |
| св. 0,1 до 0,3 включ. | ±0,15 | ±0,2 | ±0,5 | ±0,7 | ±0,9 | ±1,2 | ±1,4 | ±2,5 |
| 0,1 | ±0,15 | ±0,2 | ±0,8 | ±1,1 | ±1,3 | ±1,4 | ±1,7 | ±4 |
| 0,03 | ±0,8 | ±0,8 | ±1,4 | ±2,5 | ±4,0 | ±4,5 | ±5,0 | ±6,5 |
| 0,01 | ±1,0 | ±1,0 | ±1,6 | ±2,7 | ±4,0 | ±5,0 | ±5,5 | ±7,0 |
| 0,003 | ±6,0 | ±6,0 | ±6,0 | ±6,0 | ±6,0 | ±6,0 | ±7,0 | ±10,0 |
| Примечание. Пределы допускаемой относительной погрешности для уровней напряжений менее 0,1 В, находящихся между указанными значениями, определяются линейной интерполяцией. | ||||||||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электрического питания | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±0,5 |
| Потребляемая мощность, ВА, не более | 15 |
| Габаритные размеры, мм, не более | |
| - высота | 115 |
| - ширина | 396 |
| - длина | 270 |
| Масса, кг, не более | 4 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, оС | от +15 до +25 |
| - относительная влажность окружающего воздуха, % не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
наносится на переднюю панель прибора методом офсетной печати, на титульные листы эксплуатационной документации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование, тип | Обозначение | Количество |
| Вольтметр высокочастотный В3-100/1 | РПИС.411166.027-1 | 1 шт. |
| Комплект принадлежностей | РПИС.411734.012 | 1 шт. |
| Руководство по эксплуатации | РПИС.411166.027-1 РЭ | 1 экз. |
| Формуляр | РПИС.411166.027-1 ФО | 1 экз. |
приведены в документе РПИС.411166.027-1 РЭ «Вольтметр высокочастотный В3-100/1», раздел 6 «Порядок работы».
Нормативные технические документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц, утвержденная приказом Росстандарта от 3 сентября 2021 г. № 1942;
РПИС.411166.027-1 ТУ Вольтметр высокочастотный В3-100/1. Технические условия.
