| Номер в госреестре | 88924-23 |
| Наименование СИ | Катушки токовые |
| Обозначение типа СИ | ТК-5010 |
| Изготовитель | Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), Московская обл., Ленинский р-н, д. Григорчиково. |
| Год регистрации | 2023 |
| Срок свидетельства | 02.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Катушки токовые ТК-5010 (далее - катушки) предназначены для преобразований среднеквадратических значений силы переменного тока, а также значений силы постоянного тока с заданным коэффициентом трансформации.
Принцип действия катушек основан на создании магнитного поля при протекании тока через витки контура катушек.
Катушки состоят из двух независимых контуров с обмотками с коэффициентами трансформации силы постоянного и переменного тока Ктт, равными 50 и 10. Контуры расположены в раздельных пластиковых корпусах, соединенных между собой. На верхней части корпусов расположены контактные разъемы обмоток контуров.
Серийный номер наносится на корпус катушек любым технологическим способом в виде буквенно-цифрового кода.

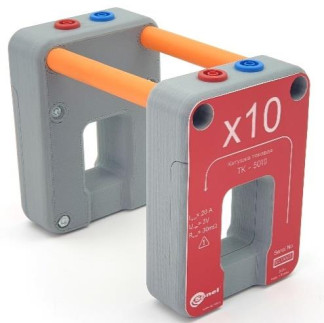

Общий вид катушек с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на катушки не предусмотрено. Пломбирование мест настройки (регулировки) катушек не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения коэффициентов трансформации силы переменного и постоянного тока Ктт | 10; 50 |
| Диапазон преобразований силы постоянного тока, А | от 0,1 до 20,0 |
| Диапазон преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц, А | от 0,1 до 20,0 |
| Пределы допускаемой относительной погрешности преобразований среднеквадратических значений силы переменного тока частотой от 40 до 400 Гц и силы постоянного тока, % | ±0,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное значение напряжения постоянного тока, В | 3 |
| Максимальное среднеквадратическое значение напряжения переменного тока, В | 3 |
| Входное электрическое сопротивление, мОм, не более | 150 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 160x90x125 |
| Масса, кг, не более | 1 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +10 до +30 от 30 до 80 |
| Максимальное время работы при протекании тока, мин: - при значениях силы переменного/постоянного тока не более 10 А - при значениях силы переменного/постоянного тока не более 20 А (с последующим охлаждением в течение 10 минут) | Непрерывно 2 |
| Средний срок службы, лет | 15 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус катушки любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Катушка токовая ТК-5010 | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
СНБА.411531.105 ТУ «Катушка токовая ТК-5010. Технические условия».
| Зарегистрировано поверок | 25 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
