| Номер в госреестре | 88927-23 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 20 ЛПДС "Нурлино" |
| Обозначение типа СИ | - |
| Изготовитель | Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино» (далее - СИКН) предназначена для автоматического измерений массы и показателей качества нефти.
Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти с помощью преобразователей расхода жидкости турбинных, преобразователей температуры и давления, измерительно-вычислительного комплекса. Выходные электрические сигналы преобразователей расхода жидкости турбинных, преобразователей температуры, давления, плотности поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму. Массу нетто нефти вычисляет комплекс измерительно-вычислительный, как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.
СИКН, заводской № 20, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти и системы сбора и обработки информации. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на СИКН и ее компоненты.
СИКН состоит из:
- блока измерительных линий (далее - БИЛ), состоящего из входного и выходного коллекторов, четырех рабочих измерительных линий (далее - ИЛ), двух резервных ИЛ и одной контрольной ИЛ (общей с системой измерений количества и показателей качества нефти № 19);
- блока измерений показателей качества нефти;
- система сбора и обработки информации (далее - СОИ).
В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.
Таблица 1 - Состав СИКН
| Наименование СИ | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФ ОЕИ) |
| Преобразователи расхода жидкости турбинные НТМ (далее - ТПР) (модели НТМ16) | 56812-14 |
| Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (модель DFX-ММ) | 57471-14 |
| Датчики давления Метран-150 | 32854-13 |
| Датчики температуры Rosemount 644, Rosemount 3144P (модели Rosemount 3144Р) | 63889-16 |
| Термопреобразователи универсальные ТПУ 0304 | 50519-17 |
| Преобразователи плотности и расхода CDM | 63515-16 |
| Преобразователи плотности жидкости «ТН-Плотномер-25-6,3» | 77871-20 |
| Расходомеры-счетчики ультразвуковые OPTISONIC 3400 | 57762-14 |
| Влагомеры нефти поточные УДВН-1пм | 14557-15 |
| Преобразователи плотности и вязкости FDM, FVM, HFVM (модели FVM) | 62129-15 |
| Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) | 67527-17 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы брутто нефти косвенным методом динамических измерений в диапазоне расхода, температуры, давления, плотности, вязкости, объемной доли воды в нефти;
- автоматическое измерение плотности, вязкости и объемной доли воды;
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматизированное вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта, используя результаты измерений массовых долей воды, механических примесей и хлористых солей в аккредитованной испытательной (аналитической) лаборатории;
- проведение контроля метрологических характеристик и поверки преобразователей расхода с применением трубопоршневой поверочной установки;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемой среды, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа установкой логина и паролей разного уровня доступа.
Пломбирование СИКН не предусмотрено.
Для исключения возможности несанкционированного вмешательства, которое может влиять на показания средств измерений, входящие в состав СИКН, обеспечена возможность пломбирования в соответствии с МИ 3002-2006, нанесения оттисков клейм или наклеек на эти средства измерений в соответствии с методиками поверки этих средств измерений.

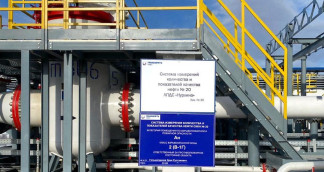

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленной на рисунке 1, закрепленную на площадке СИКН, а также указан в эксплуатационной документации СИКН типографским способом. Формат нанесения заводского номера - числовой. Нанесение знака поверки на СИКН не предусмотрено.
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и АРМ оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Идентификационное наименование ПО | PP_78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4bc442dc |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29c26fcf |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4c134dd0 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5e6ec20d |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86fff286 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | e2edee82 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KMH_PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Идентификационное наименование ПО | KMH_PP_AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Идентификационное наименование ПО | KMH_MPR_MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Идентификационное наименование ПО | KMH_PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KMH_PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения в применяемой измерительной системе. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр или букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32. | |
Таблица 3 - Метрологические характеристики СИКН
| Наименование характеристики | Значение |
| Диапазон измерений расхода нефти через СИКН*, м3/ч | от 437,5 до 12600 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ±0,35 |
| *Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Основные технические характеристики СИКН
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Наименование характеристики | Значение |
| Давление нефти, МПа | от 0,24 до 2,5 |
| Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа - в рабочем режиме, не более - в режиме поверки и контроля метрологических характеристик, не более | 0,2 0,4 |
| Физико-химические свойства измеряемой среды: - температура перекачиваемой нефти, °С - плотность нефти в рабочих условиях, кг/м3 - кинематическая вязкость в рабочем диапазоне температур, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа | от 10 до 30 от 812 до 924 от 9 до 40 0,5 100 0,05 не допускается |
| Режим работы СИКН | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220^22 / 380^38 50±1 |
| Условия эксплуатации СИКН: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | -48 до +41 от 10 до 90 от 84,0 до 106,7 |
| Средняя наработка на отказ, не менее, ч | 20000 |
| Средний срок службы, лет, не менее | 10 |
наносится справа в нижней части титульного листа эксплуатационной документации типографским способом.
Таблица 5 - Комплектность СИКН
| Наименование | Обозначение | Количество, шт./экз. |
| Система измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино» | - | 1 |
| Комплект эксплуатационной документации | - | 1 |
| Методика поверки | - | 1 |
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 20 ЛПДС «Нурлино» Черкасское НУ АО «Транснефть - Урал», свидетельство об аттестации № 305-RA.RU.312546-2022 от 09.08.2022.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
