Номер в госреестре | 88930-23 |
Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
Обозначение типа СИ | РГС-8 |
Изготовитель | Общество с ограниченной ответственностью "Курганский завод химического машиностроения" (ООО "Курганхиммаш"), г. Курган |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-8 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего объему, указанному в градуировочной таблице на резервуар.
Резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами подземного расположения.
Резервуар оборудован дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводской номер нанесен на маркировочную табличку в виде цифрового обозначения аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
Резервуар зав.№ 229-127 расположен по адресу: Тюменская область, Ханты-Мансийский автономный округ - Югра, Сургутский район, близ поселка АСС ГПЗ.

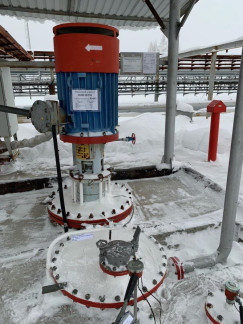

Общий вид, эскиз резервуара и место нанесения заводского номера представлены на рисунках 1-3.
Наименование характеристики | Значение |
Тип резервуара | РГС-8 |
Номинальная вместимость, м3 | 8 |
Пределы допускаемой относительной погрешности определения вместимости резервуаров (объемный метод), % | ±0,25 |
Средний срок службы, лет, не менее | 30 |
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -55 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар горизонтальный стальной цилиндрический | РГС-8 | 1 шт. |
Паспорт | - | 1 экз. |
Градуировочная таблица | - | 1 экз. |
приведены в разделе 8 паспорта.
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
