| Номер в госреестре | 88935-23 |
| Наименование СИ | Комплекты измерительные |
| Обозначение типа СИ | К540 |
| Изготовитель | Общество с ограниченной ответственностью "Приборостроительная компания "Высоковольтные технологии" (ООО "ПК "Высоковольтные технологии"), г. Волгоград |
| Год регистрации | 2023 |
| Срок свидетельства | 02.05.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты измерительные К540 (далее - комплекты) предназначены для измерений силы тока, напряжения и мощности в однофазных, трёхфазных, трёхпроводных и четырёхпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.
Комплект представляет собой переносной прибор, выполненный в виде моноблока в металлическом корпусе, окрашенного в черный цвет. На лицевой панели расположены разъёмы для подключения, дисплей и функциональные клавиши. Лицевая панель закрывается крышкой, к которой прикреплена сумка с принадлежностями и документацией.
Принцип действия основан на измерении силы тока и напряжения переменного тока с последующим аналого-цифровым преобразованием измеренных значений и выводом результатов измерений на ЖК-дисплей. Основываясь на данных, полученных в результате измерений силы тока и напряжения переменного тока, путём суммирования произведений их мгновенных значений, рассчитывается активная мощность. Измеренные значения напряжения, силы тока и активной мощности отображаются на жидкокристаллическом дисплее по трём фазам одновременно.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на корпус комплекта, методом ударно-точечной маркировки и имеет цифровое обозначение.

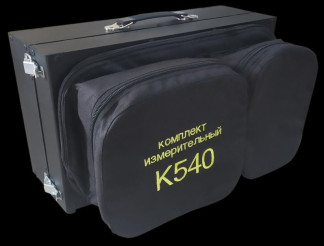

Общий вид комплекта К540 представлен на рисунке 1. Место пломбирования от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера
Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения
знака утверждения типа и заводского номера
Комплект имеет встроенное программное обеспечение (ПО). Встроенное ПО реализовано аппаратно и является метрологически значимым.
Встроенное ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | K540.omf |
| Номер версии (идентификационный номер ПО) | не ниже 1.11 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая область частот комплекта, Гц | от 45 до 450 |
| Диапазон измерения напряжения переменного тока в рабочей области частот, В | от 3,0 до 600 |
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока в рабочей области частот, % | ±(0,5 + 0,05 (600 / u - 1)) |
| Диапазон непосредственного измерения силы переменного тока в рабочей области частот, А | от 0,1 до 100 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока в рабочей области частот в диапазоне от 0,1 до 10,0 А, % | ±(0,5 + 0,2(10 / i - 1)) |
| Пределы допускаемой относительной погрешности измерений силы переменного тока в рабочей области частот в диапазоне свыше 10,0 до 100,0 А, % | ±(0,5 + 0,05 (100 / i - 1)) |
| Диапазон измерения активной мощности при непосредственном измерении силы тока, кВт | от 0,10 до 60 |
| Пределы допускаемой относительной погрешности измерения активной мощности при непосредственном измерении силы тока, % | ±(1,0 + 0,1(60 / p - 1)) |
| Примечание: u - величина измеряемого напряжения, В; i - величина измеряемой силы тока, А; p - величина измеряемой мощности, кВт. | |
Таблица 3 - Основные технические характеристики
| Габаритные размеры блока управления, мм | 420x250x150 |
| Масса комплекта (без зарядного устройства), кг, не более | 6,0 |
наносят на лицевую панель комплекта К540 методом трафаретной печати и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект измерительный К540 | ПКАВ.422168.021.00 | 1 шт. |
| Аккумуляторы типоразмера AA (установлены в прибор) | - | 8 шт. |
| Зарядное устройство | - | 1 шт. |
| Паспорт | ПКАВ.422168.021 ПС | 1 экз. |
приведены в п.4 технических условий ТУ 4221-021-22378101-2022.
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2 109 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1 до 1106 Гц»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 4221-021-22378101-2022 Комплекты измерительные К540. Технические
условия.
