Номер в госреестре | 88937-23 |
Наименование СИ | Системы автоматизированные контроля напряженно-деформированного состояния защитной оболочки с датчиками перемещений (прогибов) стенки защитной оболочки (АСК НДС ДП) |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Акционерное общество "Федеральный научно-производственный центр "Производственное объединение "Старт" имени М.В. Проценко" (АО "ФНПЦ "ПО "Старт" им. М.В. Проценко"), Пензенская обл., г. Заречный |
Год регистрации | 2023 |
Срок свидетельства | 02.05.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Системы автоматизированные контроля напряженно-деформированного состояния защитной оболочки с датчиками перемещений (прогибов) стенки защитной оболочки (АСК НДС ДП) ДАКЖ.402218.001 (далее по тексту - АСК НДС ДП) предназначены для измерений температуры и перемещений.
В состав АСК НДС ДП входят рабочая станция ДАКЖ.466429.001, включающая компьютер с установленным программным обеспечением, блоков датчиков (от 4 до 35 точек измерений), состоящих из трёх датчиков перемещения, одного датчика температуры, мишени и коммутационной коробки, кабелей для связи точек измерений с рабочей станцией ДАКЖ.466429.001.
Принцип работы АСК НДС ДП основан на опросе точек измерений, регистрации значений измерений датчиков перемещения и температуры каждой точки измерения, сборе, обработке информации и выдаче её на экран монитора в реальном режиме времени.
По запросу рабочей станции данные могут передаваться в базу данных рабочей станции по интерфейсу RS-485.
АСК НДС ДП относятся к измерительным системам ИС-2 в соответствии с ГОСТ Р 8.596-2002.

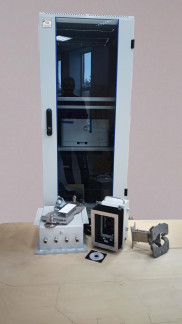

Общий вид АСК НДС ДП представлена на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Маркировка АСК НДС ДП и его составных частей, включая заводской номер, состоящий из арабских цифр, наносится на таблички, методом лазерной гравировки, устанавливаемые в левой верхней части шкафа АСК НДС ДП, на лицевой поверхности в левой верхней части коробки коммутационной и на нижней поверхности блока датчиков согласно рисункам 1, 2 и 3.
Место нанесения заводского номера и даты изготовления
Рисунок 3 - Блок датчиков (БД)
Программное обеспечение (ПО) включаюет: ОС Astra Linux Special Edition, сервер ввода-вывода (OPC-сервер Modbus), OpenSCADA, СУБД «PostgreSQL», Libere Office, Kaspersky Anti-Virus. Программный продукт Astra Linux Special Edition и прикладное программное обеспечение (ППО) АСК НДС ДП "Спектр V".
Для работы с БД используется язык запросов SQL.
Для разработки пользовательских интерфейсов и средств генерации отчётов используется OpenSCADA.
Идентификационные данные метрологически значимого программного обеспечения ППО АСК НДС ДП "Спектр V" приведены в таблице 1.
Уровень защиты ППО АСК НДС ДП "Спектр V" «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Д17П.00268-01 |
Номер версии (идентификационный номер) | 1.0.0.0 |
Цифровой идентификатор ПО | CRC MD5 684991c6c839c858907068f6d31d2f55 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений перемещений (прогиба) относительно измерительной базы, мм | Хном ± 20 |
Абсолютная погрешность измерения перемещения для Р = 0,95, мм | ± 0,15 |
Диапазон измерений температуры, °С | от 0 до +70 |
Абсолютная погрешность измерения температуры для Р = 0,95 в диапазоне: - от 0 °С до +60 °С; - от +60 °С до +70 °С. | ± 0,5 ± 1 |
Примечание - Хном - расстояние от установленного датчика перемещения (прогиба) до объекта измерений, принимаемое в дальнейшем за точку измерений, соответствующую перемещению 0 мм. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Режим работы | круглосуточный, сменный |
Количество точек измерения, шт. | от 4 до 35 |
Минимальное время опроса каналов измерения перемещений одной информационной линии, с | 1 |
Потребляемая мощность, кВт, не более | 2 |
Продолжение таблицы 3 | |
Наименование характеристики | Значение |
Работоспособность АСК НДС ДП при исчезновении внешнего питания, мин, не менее | 10 |
Напряжение питания сети, В | 220 ± 30 |
Частота питания сети, Гц | 50 ± 1 |
Условия эксплуатации компонентов АСК НДС ДП: - температура окружающей среды, °С - относительная влажность при температуре 35 °С (без конденсации влаги), %, не более - атмосферное давление, кПа | от +5 до +50 98 от 84,0 до 106,7 |
Условия эксплуатации рабочей станции: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84,0 до 106,7 |
наносится на заглавные листы руководства по эксплуатации ДАКЖ.402218.001 РЭ и формуляра ДАКЖ.402218.001 ФО по центру над наименованием средства измерений методом штемпелевания.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Кол. |
Точка измерительная: | ДАКЖ.407132.001 | TWT* N шт. |
а) блок датчиков: | ДАКЖ.441219.001 | N шт |
- бесконтактные первичные преобразователи перемещения; | 3-N шт. | |
б) коммутационная коробка; | ДАКЖ.468352.002 | N шт. |
в) кронштейн; | ДАКЖ.301522.006 | N шт. |
г) мишень; | ДАКЖ.441219.002 | |
- датчик температуры | N шт. | |
Кабели | 1 комплект | |
Заглушки согласующие | 4 шт. | |
Рабочая станция: | ДАКЖ.466429.001 | 1 шт. |
а) промышленный компьютер: | 1 шт. | |
- клавиатура; | 1 шт. | |
- мышь; | 1 шт. | |
- промышленный системный блок; | 1 шт. | |
- монитор 19"; | 1 шт. | |
б) принтер; | 1 шт. | |
в) шкаф; | 1 шт. | |
г) источник бесперебойного питания; | 1 шт. | |
д) блок силовых розеток. | 1 шт. | |
Программное обеспечение (магнитооптический диск) | Д17П.00268-01 12 01 | 1 шт. |
Продолжение таблицы 4 | ||
Наименование | Обозначение | Кол. |
Руководство по эксплуатации | ДАКЖ.402218.001 РЭ | 1 экз. |
Формуляр | ДАКЖ. 402218.001 ФО | 1 экз. |
Методика поверки | 1 экз. | |
Руководство оператора | Д17П.00268-01 34 01 | 1 экз. |
Руководство системного программиста | Д17П.00268-01 32 01 | 1 экз. |
* N - количество точек измерительных, входящих в систему. |
приведены в руководстве по эксплуатации ДАКЖ.402218.001 РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
