| Номер в госреестре | 88940-23 |
| Наименование СИ | Комплексы радиоизмерительные для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (КР КОСПАС) |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное государственное бюджетное учреждение "Ордена Трудового Красного Знамени Российский научно-исследовательский институт радио имени М.И. Кривошеева" (ФГБУ НИИР) Санкт-Петербургский филиал - "ЛОНИИР", г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс радиоизмерительный для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (КР КОСПАС) предназначен для измерений частотных, амплитудных и временных параметров радиосигналов аварийных радиобуев (далее - АРБ) второго поколения системы КОСПАС, параметров модуляции АРБ, измерений параметров тока потребления АРБ, а также регистрации и отображения результатов измерений и расчетных величин.
Комплекс радиоизмерительный для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (далее - комплекс) состоит из приемника КОСПАС П5-Л-05, коммутатора нагрузки КН-Л-01, измерителя тока ИТ-Л-01 с преобразователем интерфейсов, преобразователя интерфейсов RS232/Ethernet, двух коммутаторов Ethernet и автоматизированного рабочего места (далее - АРМ).
Приемник КОСПАС П5-Л-05 построен по супергетеродинной схеме. В приемнике производится перенос сигнала АРБ с рабочих частот диапазонов 406,05, 121,5 и 243,0 МГц на промежуточную частоту, последующая оцифровка с помощью 16-битного аналого-цифрового преобразователя (далее - АПЦ) и выдача оцифрованного сигнала в ПК АРМ по закрытой локальной сети данных для дальнейшей обработки.
АРМ создано на базе персонального компьютера (далее - ПК) с установленным специальным программным обеспечением (далее - ПО) «Балтика - КОСПАС» под управлением ОС Windows 10. С помощью АРМ осуществляется управление всеми элементами комплекса, выполняются измерения, вычисления и документирование результатов измерений (испытаний) и их хранение, в том числе демодуляцию, декодирование и проверку корректности формата цифрового сообщения АРБ второго поколения и измерение параметров передатчиков радиомаяков в диапазонах частот 121,5 и 243,0 МГц.
Коммутатор нагрузки КН-Л-01 служит для имитации различных режимов нагрузки радиопередатчика АРБ на частоте 406,05 МГц: короткого замыкания (далее - КЗ), холостого хода (далее - ХХ), номинальной нагрузки, при которой сопротивление нагрузки составляет 50 Ом и коэффициент стоячей волны по напряжению (далее - КСВ) КСВ = 1, и режим с КСВ = 3. Управление коммутатором нагрузки производится по закрытой локальной сети управления.
Измеритель тока ИТ-Л-01 с преобразователем интерфейсов служит для измерения тока потребления АРБ от аккумуляторной батареи и приема/выдачи сигналов стандартных уровней транзисторно-транзисторной логики, предназначенных для управления вспомогательным оборудованием при проведении испытаний АРБ. Измеритель содержит шунт, который включается в разрыв провода положительного полюса источника питания АРБ. Напряжение с шунта оцифровывается с помощью 10-битного АЦП и передается в ПК АРМ по закрытой локальной сети управления. С помощью ПО АРМ определяются динамические параметры тока потребления, производится отображение и сохранение результатов измерений, прием/выдача сигналов управления внешними устройствами.
Преобразователь интерфейсов RS232/Ethernet служит для управления внешним имитатором навигационного поля по протоколу обмена IEC 61162-1 (NMEA-0183). С помощью имитатора в АРБ заносятся навигационные параметры, которые затем контролируются в принимаемых от АРБ аварийных сообщениях.
Коммутаторы Ethernet служат для создания локальных сетей передачи данных (1 Гбит/с) и управления (100 Мбит/с).
Конструктивно оборудование комплекса кроме приемника П5-Л-05 выполнено в виде отдельных устройств в настольном исполнении. Приемник П5 -Л-05 имеет стоечное исполнение.
Общий вид оборудования комплекса приведен на рисунках 1-9.
Место нанесения знака утверждения типа

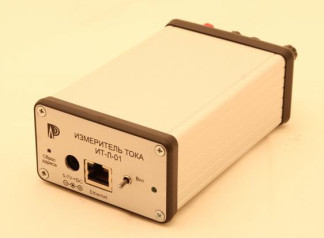

Рисунок 5 - Общий вид измерителя тока ИТ-Л-01
Рисунок 6 - Общий вид коммутатора нагрузки КН-Л-01
Вид спереди Вид сзади
Рисунок 7 - Общий вид преобразователя интерфейсов RS232/Ethernet
Заводской номер КР КОСПАС указывается в формуляре изделия, состоит из 10 цифр: первые 4 цифры - код изделия по внутреннему классификатору предприятия-изготовителя (8100), затем две цифры (22) - последние две цифры года изготовления, затем четыре цифры - номер изделия в году (0001 и 0002).
Этикетки с заводскими номерами крепятся у приемника П5 -Л-05 - на задней стенке корпуса, у измерителя тока ИТ-Л-01 и коммутатора нагрузки КН-Л-01 - на нижних панелях корпусов. Этикетки изготовлены методом печати на фольгированной бумаге с последующим ламинированием, обеспечивающим сохранность надписей на этикетках в течение срока эксплуатации.
ПО «Балтика - КОСПАС» является автономным и предназначено для демодуляции, декодирования и анализа принимаемых сигналов АРБ, оценки их основных параметров, измерения параметров тока потребления АРБ, обработки и хранения результатов измерений.
Таблица 1 - Идентификационные данные ПО «Балтика - КОСПАС»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | loniir_scope.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор md5 loniir_scope.dll | b9ca9317ce62db0b2d31c2383f02b831 |
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| ПРИЕМНИК П5-Л-05 | |
| Опорный кварцевый генератор | |
| Номинальное значение частоты опорного кварцевого генератора, МГ ц | 10 |
| Пределы допускаемой относительной погрешности установки номинального значения частоты опорного кварцевого генератора | ±4,0 • 10-7 |
| Пределы допускаемой относительной температурной нестабильности частоты опорного генератора в рабочем диапазоне температур | ±3 • 10-9 |
| Кратковременная нестабильность частоты (девиация Аллана) за 1,0 с, не более | 1 • 10-11 |
| Характеристики комплекса при измерениях параметров передатчика АРБ в диапазоне 406,05 МГц | |
| Диапазон измерений частоты передатчика АРБ, МГц | от 405,95 до 406,15 |
| Пределы допускаемой абсолютной погрешности измерения частоты сигнала передатчика АРБ, Гц | ±50,0 |
| Диапазон измеряемой выходной мощности АРБ (с внешним аттенюатором 20 дБ), дБм | от -30 до +40 |
| Пределы допускаемой абсолютной погрешности измерения выходной мощности передатчика АРБ, дБ | ±0,5 |
| Диапазон измерений длительности посылки передатчика АРБ, мс | от 500 до 2000 |
| 1 | 2 |
| Пределы допускаемой абсолютной погрешности измерения длительности посылки передатчика АРБ: при длительности посылки передатчика (1000 ± 1,0) мс, мс | ±0,05 |
| при остальных значениях длительности посылки передатчика в диапазоне от 500 до 2000 мс, мс | ±1,0 |
| Диапазон измерений периода повторений посылок передатчика АРБ, с | от 2 до 1800 |
| Пределы допускаемой абсолютной погрешности измерения периода повторений посылок передатчика АРБ, мс | ±10 |
| Диапазон измерений скорости квадратурной модуляции со сдвигом (OQPSK) сигнала передатчика, чип/с | от 38395 до 38405 |
| Пределы допускаемой абсолютной погрешности измерения средней скорости модуляции OQPSK, чип/с | ±0,025 |
| Диапазон измерений среднего значения относительного временного сдвига квадратурных компонент (offset), % | от -2 до 2 |
| Пределы допускаемой абсолютной погрешности измерений среднего значения относительного временного сдвига квадратурных компонент (offset), % | 0,025 |
| Диапазон измерений среднего значения отношения пик-пик амплитуд квадратурных компонент I и Q, % | 15 |
| Пределы допускаемой абсолютной погрешности измерений среднего значения отношения пик-пик амплитуд квадратурных компонент I и Q, % | ±1 |
| Волновое сопротивление входа приемника П5-Л-05, Ом | 50 |
| Коэффициент стоячей волны по напряжению (КСВН) входа приемника П5-Л-05, не более | 1,5 |
| Характеристики комплекса при измерениях параметров передатчиков радиомаяков в диапазонах 121,5 и 243 МГц | |
| Диапазон измеряемой выходной мощности передатчика АРБ, дБм | от -30 до 30 |
| Пределы допускаемой абсолютной погрешности измерения выходной мощности передатчика АРБ, дБ | ±0,5 |
| Диапазоны измерений частоты передатчика АРБ, МГц | от 121,3 до 121,7 от 242,6 до 243,4 |
| Пределы допускаемой абсолютной погрешности измерения частоты сигнала передатчика АРБ, Гц | ±100,0 |
| Диапазон измерений индекса амплитудной модуляции сигнала передатчика, % | от 30 до 98 |
| Пределы допускаемой абсолютной погрешности измерения индекса амплитудной модуляции сигнала передатчика, % | ±2,0 |
| 1 | 2 |
| Диапазон измерений длительности непрерывной передачи свип-тона, с | от 1 до 60 |
| Пределы допускаемой абсолютной погрешности измерения длительности непрерывной передачи свип-тона, с | ±0,1 |
| Период повторения свип-тона, с | от 0,1 до 1 |
| Пределы допускаемой абсолютной погрешности измерения периода повторения свип-тона, с | ±0,01 |
| Диапазон измерений коэффициента заполнения свип-тона, % | от 10 до 90 |
| Пределы допускаемой абсолютной погрешности измерения коэффициента заполнения свип-тона, % | ±0,3 |
| Диапазон изменения частоты свип-тона, не менее, Гц | от 300 до 1600 |
| Пределы допускаемой относительной погрешности измерения частоты свип-тона, % | ±1,0 |
| КОММУТАТОР НАГРУЗКИ КН-Л-01 | |
| Волновое сопротивление входа в режиме согласованной нагрузки, Ом | 50 |
| Коэффициент стоячей волны по напряжению (КСВН): в режиме согласованной нагрузки, не более в режиме рассогласованной нагрузки, не менее в режиме короткого замыкания, не менее в режиме холостого хода, не менее | 1,3 2,7 15 15 |
| ИЗМЕРИТЕЛЬ ТОКА ИТ-Л-01 | |
| Диапазон измерения силы постоянного тока, А | от 10 • 10-3 до 5 |
| Пределы допускаемой относительной погрешности измерения силы тока, %: в диапазоне значений от 100 мА до 5 А в диапазоне значений от 10 до 100 мА | ±1,0 ±5,0 |
Таблица 3 - Технические характеристики
| Наименование характеристик | Значения | ||
| 1 | 2 | ||
| Габаритные размеры, мм, не более: | ширина | высота | длина |
| - приемник измерительный КОСПАС П5-Л-05 | 483 | 44,5 | 320 |
| - измеритель тока ИТ-Л-01 | 82 | 50 | 145 |
| - коммутатор нагрузки КН-Л-01 | 82 | 50 | 145 |
| - преобразователь интерфейсов RS232/Ethernet | 52 | 22 | 80 |
| - системный блок ПК | 180 | 410 | 420 |
| - монитор ПК | 565 | 335 | 45 |
| - клавиатура | 450 | 25 | 155 |
| - манипулятор мышь | 63 | 40 | 110 |
| родолжение таблицы 3 | Лист № 8 Всего листов 10 |
| 1 | 2 |
| Масса, кг, не более: - приемник измерительный КОСПАС П5-Л-05 | 3,0 |
| - измеритель тока ИТ-Л-01 | 0,8 |
| - коммутатор нагрузки КН-Л-01 | 1,6 |
| - преобразователь интерфейсов RS232/Ethernet | 0,35 |
| - системный блок ПК | 5,0 |
| - монитор ПК | 0,35 |
| - клавиатура | 0,15 |
| - манипулятор мышь | 0,15 |
| Условия эксплуатации (кроме коммутатора нагрузки КН-Л-01 и измерителя тока ИТ-Л-01): - температура окружающего воздуха, °С | от +10 до +40 |
| - относительная влажность воздуха при t = +25 °С, %, не более | 80 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84 до 106 (от 630 до 800) |
| Условия эксплуатации коммутатора нагрузки КН-Л-01 и измерителя тока ИТ-Л-01: - температура окружающего воздуха, °С | от -40 до +50 |
| - относительная влажность воздуха при t = +25 °С, %, не более | 93 |
| - атмосферное давление, кПа (мм рт.ст.) | от 84 до 106 (от 630 до 800) |
| Питание от сети переменного тока: - напряжение, В | (220 ± 22) |
| - частота, Гц | (50 ± 1,0) |
| - потребляемая мощность, Вт, не более | 700,0 |
Знак утверждения типа наносится
на лицевую панель приемника КОСПАС П5-Л-05 методом наклейки или гравировки и на титульные листы руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерения
| Наименование, тип | Обозначение | Количество, шт./экз. |
| 1 | 2 | 3 |
| Комплекс радиоизмерительный КОСПАС | ИУПЯ.468166.011 | 1 |
| в составе: | ||
| - приемник измерительный КОСПАС П5-Л-05 | ИУПЯ. 468166.010 | 1 |
| родолжение таблицы 4 | ||
| 1 | 2 | 3 |
| - коммутатор нагрузки КН-Л-01 | ИУПЯ.464971.005 | 1 |
| - аттенюатор 20 дБ | D/C 1827 | 1 |
| - измеритель тока ИТ-Л-01 | ИУПЯ.411611.001 | 1 |
| - блок питания БПС 6-1 | ЭКМЮ.436230.001 ТУ | 2 |
| - преобразователь интерфейсов RS232/Ethernet | Фирма MOXA | 1 |
| NPort 5150 RU | ||
| - источник питания 12 V 0,5 А | 6A-061WP12 | 1 |
| - сетевой коммутатор Ethernet TL-SG1005D | TP LINK | 1 |
| - источник питания 9V 0,6A | TP LINK T090060-2C1 | |
| - сетевой коммутатор Ethernet TL-SF1005D | TP LINK | 1 |
| - источник питания 5 V 0,5A | TP LINK T050060-2C1 | |
| АРМ оператора с установленным программно-математическим обеспечением в составе: | 1 | |
| - системный блок: процессор Intel Core i7-970D, | 1 | |
| видеокарта PCIE8 GT730 2GGB, | ||
| HDD1: SSD 128 GB, HDD2: SSD 1 TB, | ||
| RAM 16GB, Win10 OEM PRO 64b | ||
| - монитор Acer K242HL | 1 | |
| - клавиатура Logitech K120 Black USB | 1 | |
| - манипулятор «мышь» Logitech B100 Black USB | 1 | |
| - комплект соединительных кабелей | 1 | |
| Комплект кабелей в составе: | 1 | |
| - кабель высокочастотный №1 (измерительный) | ИУПЯ.685661.061 | 1 |
| - кабель высокочастотный №2 | ИУПЯ.685661.061 | 1 |
| - патч-корд Ethernet | 7 | |
| Комплект ЗИП-О | ИУПЯ.468166.011 ЗИ | 1 |
| Эксплуатационная документация: | ||
| - руководство по эксплуатации | ИУПЯ.468166.011 РЭ | 1 |
| - руководство оператора | 643.ИУПЯ.00056-01 34-01 | 1 |
| - формуляр | ИУПЯ.468166.011 ФО | 1 |
изложены в руководстве по эксплуатации «Комплекс радиоизмерительный для проведения сертификационных испытаний аварийных радиобуев системы КОСПАС (КР КОСПАС)» ИУПЯ.468166.011 РЭ.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
