| Номер в госреестре | 88941-23 |
| Наименование СИ | Весы напольные медицинские с ростомером |
| Обозначение типа СИ | ИМТ |
| Изготовитель | Акционерное общество "Тулиновский приборостроительный завод "ТВЕС" (АО "ТВЕС"), с. Тулиновка, Тамбовская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 02.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы напольные медицинские с ростомером ИМТ (далее - ИМТ) предназначены для измерений длины и массы.
ИМТ предназначены для измерения роста, веса и вычисления индекса массы тела взрослых и детей старше одного года в медицинских, оздоровительных, спортивных и других учреждениях, а также в быту.
Принцип действия ИМТ заключается в измерении роста человека, использующий метод эхолокации, а масса измеряется посредством изменения частоты колебаний встроенного в весы упругого элемента в зависимости от нагрузки.
ИМТ состоят из модуля измерения роста (ростомера) и модуля измерения массы (весов ВМЭН-200-50/100-(И)-Д1-А, регистрационный № 16605-15 в Федеральном информационном фонде по обеспечению единства измерений) и микропроцессорного устройства (терминала) или компьютера.
С помощью специализированного программного обеспечения сигналы поступают с датчиков измерительных модулей на терминал или на внешний персональный компьютер, где отображаются результаты измерений и рассчитывается индекс массы тела.
ИМТ изготавливаются в 14 вариантах исполнения:
| - весы | напольные | медицинские | с | м о р е м о т с о р | ИМТ-П; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-И; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-В; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-К; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-И-В; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-Н; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-Н-В; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-Н-И; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-П-Н-И-В; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-С; |
| ы с е в - | напольные | медицинские | с | ростомером | ИМТ-С-И; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-С-В; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-С-К; |
| - весы | напольные | медицинские | с | ростомером | ИМТ-С-И-В. |
Расшифровка букв в обозначении:
ИМТ - индекс массы тела П - напольный Н - образные С - настенный К - компьютерные И - интерфейсные В - выносной терминал
Пломбирование ИМТ в целях предотвращения доступа к элементам конструкции выполняется оттиском клейма на задней крышке терминала и крышке модуля измерения роста. Нанесение знака поверки на ИМТ не предусмотрено.
Каждый экземпляр ИМТ идентифицирован, имеет серийный номер в цифровом формате, указанный типографским способом на маркировочной табличке, расположенной на задней стороне стойки или терминала ИМТ. При этом, обеспечивается его прочтение и сохранность в процессе эксплуатации.

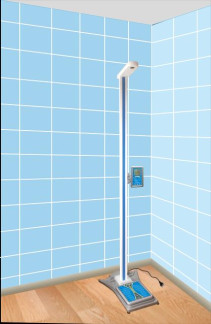

Фотографии общего вида ИМТ представлены на рисунке 1.
Ф?
Программное обеспечение (далее - ПО) ИМТ включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и «Индекс массы тела» - ПО верхнего уровня, отвечающее за функционирование ИМТ с индексом «К» в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от измерительных модулей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств комплексов.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные метрологически значимого ПО нижнего уровня
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | L.62.00 |
| Номер версии (идентификационный номер) ПО | L.62.00 |
| Цифровой идентификатор ПО | 4703 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Таблица 2 - Идентификационные данные метрологически значимого ПО верхнего уровня
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | Индекс массы тела |
| Номер версии (идентификационный номер) ПО | 1.0.0.9 |
| Цифровой идентификатор ПО | E6CA0C32 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Сведения о ПО весов ВМЭН-200-50/100-(И)-Д1-А приведены в их описании типа. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблицах 3-5.
Таблица 3 - Метрологические характеристики модуля измерения роста
| Наименование параметра | Значение |
| Диапазон измерений длины, м | от 0,1 до 2,2 |
| Пределы допускаемой абсолютной погрешности измерений длины, мм | ±4 |
Таблица 4 - Метрологические характеристики модуля измерения массы
| Модификаци я весов | Мах1/ Мах2, кг | Min, кг | е=d, г | Число поверочных делений, n | Интервалы взвешивания, кг | Пределы допускаемой абсолютной погрешности при поверке (mpe), г |
| ВМЭН-200- 50/100 | 100/ 200 | 50 | 2000 | от 1,0 до 25 кг включ. | ±25 | |
| 1,0 | св. 25 до 100 кг включ. | ±50 | ||||
| 100 | 2000 | св. 100 до 200 кг включ. | ±100 | |||
| Класс точности по ГОСТ OIM | L R 76-1-2011 | средний (III) | ||||
| Пределы допускаемой погрешности при эксплуатации соответствуют удвоенному значению пределов допускаемой погрешности при поверке | ||||||
Таблица 5 - Технические характеристики
| Наименование параметра | Значение |
| Напряжение питания: - от сети переменного тока, В - от источника постоянного тока (аккумулятор), В - от интерфейса USB (номинальное значение для исполнений с индексом «К»), В | от 198 до 242 от 5,7 до 7,5 5 |
| Частота сети переменного тока, Гц | от 49 до 51 |
| Габаритные размеры, мм, не более: - исполнений ИМТ-П (и других без индекса «Н») - исполнений ИМТ-П-Н (и других с индексом «Н») - исполнений ИМТ-С (и других с индексом «С») - выносного терминала* | 680x590x2500 400x420x2500 160x450x2500 230x150x60 |
| Масса, кг, не более: - исполнений ИМТ-П (и других без индекса «Н») - исполнений ИМТ-П-Н (и других с индексом «Н») - исполнений ИМТ-С (и других с индексом «С») - выносного терминала* | 13 12 5 0,6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106 |
| Примечание. * для исполнений с индексом «В» | |
наносится на маркировочную табличку и титульный лист руководства по эксплуатации (снизу посередине) типографским способом.
Комплектность ИМТ приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование и обозначение | Количество, шт. | |||||
| ИМТ-П-К | ИМТ-С-К | ИМТ-П ИМТ-П-И имт-п-в имт-п-и-в | ИМТ-С ИМТ-С-И | ИМТ-С-В ИМТ-С-И-В | ИМТ-П-Н ИМТ-П-Н-И ИМТ-П-Н-В ИМТ-П-Н-И-В | |
| Модуль измерения роста с верхней штангой | 1 | - | 1 | - | - | 1 |
| Нижняя штанга | 1 | - | 1 | - | - | 1 |
| Винт М6х30 ГОСТ 17473 | 4 | - | 1 | - | - | - |
| Винт М3х6 ГОСТ 17475 | 2 | - | 1 | - | - | 1 |
| Весы напольные медицинские с ростомером ИМТ. Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 |
| Транспортная тара | 1 | 1 | 1 | 1 | 1 | 1 |
| Кабель USB типа (типа А-В «ИМТ-компьютер», длина 1,8 м | 2 | - | - | - | - | - |
| USB флеш-накопитель | 1 | 1 | - | - | - | - |
| Платформа с весами ВМЭН-200-50/100-(И)-Д1-А | 1 | - | 1 | - | - | - |
| Весы напольные медицинские электронные ВМЭН-150, ВМЭН-200. Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 | 1 |
| Корпус ростомера с модулем измерения роста | - | 1 | - | 1 | 1 | - |
| Спец. винт 4x30 | - | 1 | - | 1 | 1 | - |
| Блок обработки информации | - | 1 | - | - | - | |
| Дюбель полипропиленовый 6x30 ГОСТ 11652 | - | 3 | - | 3 | 1 | - |
| Шуруп 4x35 ГОСТ 1144 | - | 3 | - | 3 | 1 | - |
| Кабель USB типа (типа А-В «ИМТ-компьютер», длина 3 м) | - | 1 | - | - | - | |
| Выносной терминал (для исполнений с индексом «В») | - | - | 1 | - | 1 | 1 |
| Кабель интерфейсный (для исполнений с индексом «И» длина 1,8 м) | - | - | 1 | 1 | 1 | 1 |
| Весы ВМЭН-200-50/100-(И)-Д1-А | - | 1 | - | 1 | 1 | 1 |
| Коммутационный блок | - | - | - | - | 1 | - |
| Н-образная опора | - | - | - | - | - | 1 |
| Гайка М6 ГОСТ 5915 | - | - | - | - | - | 1 |
| Гайка М8 ГОСТ 5915 | - | - | - | - | - | 1 |
приведены в разделе 7 «Проведение измерений» документа «Весы напольные медицинские с ростомером ИМТ. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.60.12-056-00226454-2021. Весы напольные медицинские с ростомером ИМТ. Технические условия.
