| Номер в госреестре | 88944-23 |
| Наименование СИ | Приборы для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | HBA |
| Изготовитель | Top Auto S.r.l., Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 04.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров света фар автотранспортных средств HBA (далее -приборы) предназначены для: измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости, измерений угла отклонений точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света в горизонтальной плоскости, измерений силы света.
Действие приборов основано на фокусировке на неподвижном измерительном экране светового пучка от фары автомототранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, а также углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка ближнего света фар производится с помощью оптоэлектронной видеокамеры, объектив которой направлен на измерительный экран, расположенный за линзой в оптической камере прибора.
Одновременно с помощью оптоэлектронного датчика измеряется сила света.
Приборы конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, измерительный экран, оптоэлектронная видеокамера. В камере в плоскости экрана расположен оптоэлектронный датчик силы света от внешних световых приборов автомототранспортных средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света.
2. Нижней платформы на колесах или металлических роликах.
3. Вертикальной направляющей стойки с ручной или моторизированной регулировкой
высоты.
4. Педали тормозного устройства для фиксации прибора в выбранной точке относительно автомототранспортного средства.
5. Лазерного визира, размещенного на вертикальной направляющей стойке приборов.
К приборам данного типа относятся приборы для измерений параметров света фар автотранспортных средств HBA, модификаций 50CAM и 50CAMGO. Модификация 50CAMGO оснащена моторизированной регулировкой высоты оптической камеры.
Заводской номер приборов в числовом формате указывается на маркировочной наклейке, расположенной на задней панели оптической камеры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид приборов для измерений параметров света фар автотранспортных средств HBA представлен на рисунке 1.
В процессе эксплуатации устройства не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам устройств обеспечено конструкцией корпуса.
Общий вид маркировочной таблички представлен на рисунке 2.

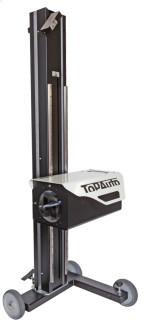

Рисунок 1 - Общий вид приборов
Для работы с устройствами используется встроенное метрологически значимое программное обеспечение (далее - ВПО), устанавливаемое во внутреннюю память стендов, которое используется для управления процессом измерений и отображения результатов измерений. Изменение ВПО не предусмотрено.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ВПО приведены в таблице 2
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО) | не ниже V 1.18 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | от -1о09' (-200 мм/10 м) до 4036' (800 мм/10м) (от -2 % до 8 %) |
| Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | ±3,5' (±10 мм/10 м) (± 0,1 %) |
| Диапазон измерений угла отклонений точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света в горизонтальной плоскости | от -4°30' до 4°30' |
| Пределы допускаемой абсолютной погрешности измерений угла отклонений точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света в горизонтальной плоскости | ±3,5' |
| Диапазон измерений силы света фар, кд | от 200 до 125000 |
| Пределы допускаемой относительной погрешности измерений силы света фар, % | ±7 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная высота измерений, мм | 1500 |
| Минимальная высота измерений, мм | 250 |
| Напряжение переменного тока, В | от 9 до 12 |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Габаритные размеры в сборе (ДхШхВ), мм, не более | 720x740x2070 |
| Масса прибора, кг, не более | 87 |
наносится на корпус оптической камеры приборов методом печати на маркировочной наклейке. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров света фар автотранспортных средств | HBA | 1 шт. |
| Комплект принадлежностей и приспособлений | - | 1 комплект |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделе «Проведение проверки фар» «Прибор для измерений параметров света фар автотранспортных средств HBA50. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460;
Приказ Министерства транспорта Российской Федерации от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Приборы для измерений параметров света фар автотранспортных средств HBA».
