| Номер в госреестре | 88945-23 |
| Наименование СИ | Комплекс программно-технических средств мониторинга гидротехнических сооружений Камской ГЭС |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Проектно-изыскательский и научно-исследовательский институт "Гидропроект" имени С.Я. Жука" (АО "Институт Гидропроект"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технических средств мониторинга гидротехнических сооружений (далее по тексту - ГТС) Камской ГЭС (далее по тексту - комплекс) предназначен для измерений аналоговых сигналов, поступающих от первичных измерительных преобразователей в виде электрического сопротивления постоянному электрическому току и частоты переменного тока.
Принцип действия комплекса программно-технических средств мониторинга гидротехнических сооружений Камской ГЭС основан на аналого-цифровом преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей, в цифровой импульсный сигнал для последующей обработки, отображения и хранения измеренной информации.
Результаты измерений в измерительных каналах (далее по тексту - ИК), полученные от ПИП: частота переменного тока и электрическое сопротивление постоянному электрическому току после преобразований отображаются в единицах измеренных физических величин в соответствии с установленными диапазонами.
К средствам измерений данного типа относится комплекс программно-технических средств мониторинга гидротехнических сооружений Камской ГЭС, зав. № КПТС АСО КИА грунтовых сооружений Камской ГЭС.
Основными компонентами комплекса являются:
- нижний уровень - первичные измерительные преобразователи;
- средний уровень - система телекоммуникаций, преобразования и передачи информации в цифровом коде на центральный блок сбора данных комплекса;
- верхний уровень - программно-технический комплекс, содержащий центральный блок автоматизированного опроса первичных измерительных преобразователей с соответствующим компьютерным и программным обеспечением Logger Net.
Первичные измерительные преобразователи состоят из приборов для измерений давления Geokon моделей 4500ALV, регистрационный номер в Федеральном информационном фонде № 55367-13.
Система телекоммуникаций, преобразования и передачи информации в цифровом коде на центральный блок сбора данных комплекса состоит из регистраторов данных многофункциональных CR6, регистрационный номер в Федеральном информационном фонде № 66700-17. Элементы системы размещены в запираемых влагозащитных шкафах.
Верхний уровень комплекса конструктивно состоит из автоматизированного рабочего места (АРМ) оператора, оснащенного программным обеспечением.
Заводской номер комплекса в буквенном формате указывается методом печати на маркировочной наклейке, расположенной на корпусе автоматизированного рабочего места. Нанесение знака поверки на средство измерений не предусмотрено.

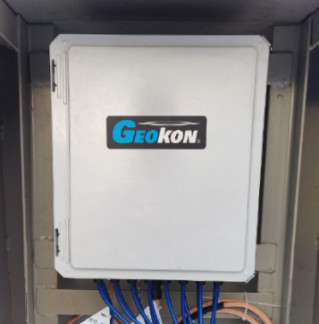

Общий вид уровней комплекса представлен на рисунках 1 и 2.
Общий вид маркировочной таблички представлен на рисунке 3.
Институт 1923-64-ТУ I
Гидропроект 220VAC 50Hz
АРМ
Комплекс программно-технических средств мониторинга гидротехнических сооружений Камской ГЭС
Зав.№ КПТС АСО КИА грунтовых сооружений Камской ГЭС
125993, г Москва, Волоколамское шоссе, дом 2 Тел.: 8 (495)727-36-05 2 022 г E-mail:hydro@hydroprojectnj
Рисунок 3 - Общий вид маркировочной таблички.
В процессе эксплуатации комплекс не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам комплекса обеспечено запираемыми влагозащитными шкафами.
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «Logger Net», устанавливаемое на локальном персональном компьютере для измерений, обработки и хранения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Logger Net |
| Номер версии (идентификационный номер ПО) | не ниже 4.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрического сопротивления для ИК температуры, Ом | от 37 до 3000 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления для ИК температуры в диапазоне от 37 до 200 Ом включ., Ом Пределы допускаемой относительной погрешности измерений электрического сопротивления для ИК температуры в диапазоне св. 200 до 3000 Ом включ., % | ±0,2 ±0,1 |
| Диапазон измерений частоты выходного сигнала для ИК давления, Г ц | от 500 до 3000 |
| Пределы допускаемой относительной погрешности измерений частоты выходного сигнала для ИК давления, % | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных каналов, шт. | 310 |
| Параметры электрического питания автоматизированного рабочего места: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22-33 50±1 |
| Условия эксплуатации автоматизированного рабочего места: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Габаритные размеры (ДхШхВ), мм, не более: - шкаф среднего уровня комплекса - автоматизированное рабочее место | 500x500x210 500x400x200 |
| Масса, кг, не более: - шкаф среднего уровня комплекса - автоматизированное рабочее место | 10 15 |
наносится методом печати на маркировочную табличку, расположенную на корпусе автоматизированного рабочего места и методом печати на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс программно-технических средств мониторинга ГТС Камской ГЭС | - | 1 шт. |
| Программное обеспечение «Logger Net» | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 2 «Программное обеспечение КПТС мониторинга гидротехнических сооружениях из грунтовых материалов Камской ГЭС» 1923-64-ЭД.ГС «Руководство по эксплуатации комплекса программно-технических средств мониторинга гидротехнических сооружений Камской ГЭС».
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360;
«Комплекс программно-технических средств мониторинга гидротехнических сооружений Камской ГЭС. Технические условия» 1923-64-ТУ.
