Системы контрольно-измерительные КИС-500, 88947-23

Назначение

Системы контрольно-измерительные КИС-500 (далее - КИС) предназначены для сбора измерительной информации от первичных преобразователей (не входят в состав КИС) в виде постоянного электрического напряжения от 0,25 до 52,41 мВ (например, термопар) или от 0,2 до 3,4 мВ (например, тензорезисторов), ее преобразования и передачи по радио- или оптическому каналам в приемное устройство.

Описание

К настоящему типу средств измерений относятся системы контрольно-измерительные КИС-500 модификаций КИС-500-72МВТ, зав. № №112, 113, 119 и КИС-500-72МВ, зав. № № 125, 126, 127.

Принцип действия КИС основан на измерении сигналов от первичных преобразователей, их переводе в цифровой сигнал, передаче по радио- или оптическому каналам для дальнейшей программной обработки.

КИС состоит из составных частей УСП-72МВ и УП-72МВ располагаемых на контролируемом объекте, а также блока интерфейсного, расположенного в непосредственной близости с автоматизированным рабочем местом (входит в КИС) с программным обеспечением КИС-500-72МВ.

КИС имеет служебные каналы индикации температуры окружающей среды и вибрации. Система питания КИС предназначена для обеспечения стабилизированными напряжениями электронных узлов, входящих в состав устройств УСП-72МВ и УП-72МВ. На вход системы питания подается питающее напряжение постоянного тока (27±2,7) В. Ток потребления, не более 1,4 А.

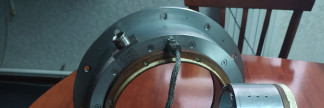

Общий вид и место нанесения заводского номера КИС представлены на рисунке 1.

Пломбирование КИС не предусмотрено.

Информация о наименовании, типе и заводском номере наносятся типографским способом на металлическую табличку, которая приклеена непосредственно на СКИ.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Программное обеспечение

Программное обеспечение КИС включает в себя АРМ оператора, драйвер интерфейсного блока, модуль базы данных, модуль обработки измерительной информации в реальном масштабе времени и модуль постсеансной обработки. Драйвер обеспечивает передачу измерительной информации на АРМ и запись принятых данных в энергонезависимую память, модуль базы данных обеспечивает регистрацию параметров экспериментов, модули обработки предоставляют графическое отображение измерительной информации (в реальном масштабе времени или после проведения эксперимента). Метрологически значимой частью программного обеспечения являются файлы Agat_72_MVT.exe и Agat_72_MV.exe реализующие пользовательский интерфейс и интерфейс взаимодействия между драйвером и модулями программного обеспечения.

Таблица 1 - Идентификационные данные ПО

Уровень защиты метрологически значимой части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий».

Технические характеристики

Метрологические и технические характеристики

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность КИС

Сведения о методах измерений

приведены во 2 пункте руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»;

Г осударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2360;
