| Номер в госреестре | 88954-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "РСК Сбыт" (ООО "Мега-А") третья очередь |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «РСК Сбыт» (ООО «Мега-А») третья очередь (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по техническим средствам приема-передачи данных поступает на сервер ИВК.
На верхнем уровне системы (ИВК) осуществляется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, её формирование и хранение в базе данных АИИС КУЭ, оформление отчетных документов.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с ИВК по каналу связи с протоколом TCP/IP сети Internet в формате XML-макетов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УСВ типа УСВ-3, сравнивающее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени сервера ИВК со шкалой времени УСВ осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±1 с (параметр программируемый).
Сравнение шкалы времени счетчиков со шкалой времени ИВК происходит по заданному расписанию, но не реже одного раза в сутки. Синхронизация шкалы времени счетчика со шкалой времени сервера ИВК осуществляется при превышении уставки коррекции времени. Уставка коррекции времени настраивается с учетом обеспечения допускаемой погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±3 с (параметр программируемый).
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ.

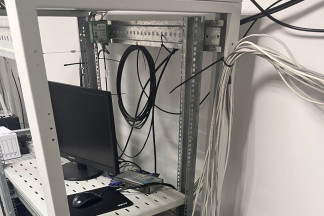

Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода на корпусе сервера ИВК. Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «АльфаЦЕНТР» соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ac metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 12.1 |
| Цифровой идентификатор ПО | 3E73 6B7F3 80863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
| Таблица 2 — Состав изме] | рительных каналов АИИС КУЭ | ||||
| КИр <и о Н | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 2 с.ш. 10 кВ, яч. 6 | ТОЛ-СЭЩ-10 300/5 Кл. т. 0,5 Рег. № 32139-06 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 | Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | Сервер ИВК, УСВ-3, рег. № 84823-22 |
| 2 | ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 4 с.ш. 10 кВ, яч. 22 | ТОЛ-НТЗ 300/5 Кл. т. 0,5 Рег. № 69606-17 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 | Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 3 | ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 4 с.ш. 10 кВ, яч. 30 | ТОЛ-СЭЩ-10 300/5 Кл. т. 0,5S Рег. № 32139-06 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 | Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 4 | ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 1 с.ш. 10 кВ, яч. 39 | ТОЛ-СЭЩ-10 300/5 Кл. т. 0,5S Рег. № 32139-11 ТОЛ-СЭЩ-10 300/5 Кл. т. 0,5S Рег. № 32139-06 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 | Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 5 | ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 3 с.ш. 10 кВ, яч. 41 | ТОЛ-НТЗ-10 300/5 Кл. т. 0,5 Рег. № 51679-12 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 | Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 6 | ПС 110 кВ Слобода Весны, ЗРУ-10 кВ, 3 с.ш. 10 кВ, яч. 49 | ТЛО-10 300/5 Кл. т. 0,5S Рег. № 25433-11 | НАМИ-10-95УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 | Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| Примечания: 1. Допускается изменение наименования ИК без изменения объекта измерений. 2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 3. Допускается замена УСВ на аналогичное, утвержденного типа. 4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номера ИК | Вид электроэнергии | Г раницы основной погрешности (±5), % | Г раницы погрешности в рабочих условиях (±5), % |
| 1, 2, 5 | Активная Реактивная | 1,2 2,4 | 4.1 7.1 |
| 3, 4, 6 | Активная Реактивная | 1,2 2,4 | 4,2 7,1 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с | 5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены при cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 1, 2, 5 при cos ф=0,8, токе ТТ, равном 5 % от 1ном и для ИК №№ 3, 4, 6 при cos ф=0,8, токе ТТ, равном 2 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от -40 до +35 °С | |||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 6 |
| Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,8 до 50,2 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Г ц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1(2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -40 до +35 от -40 до +35 от +15 до +25 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: Меркурий 234 ARTM2-00 PBR.R, Меркурий 234 ARTM2-00 DPBR.R (рег.№ 75755-19) - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более УСВ-3: - коэффициент готовности, не менее - среднее время восстановления работоспособности, ч, не более | 320000 72 0,95 24 |
| 1 | 2 |
| Сервер ИВК: | |
| - коэффициент готовности, не менее | 0,99 |
| - среднее время восстановления работоспособности, ч, не более | 1 |
| Глубина хранения информации: | |
| Счетчики: | |
| Меркурий 234 ARTM2-00 PBR.R, Меркурий 234 ARTM2-00 DPBR.R | |
| (рег.№ 75755-19) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
| менее | 170 |
| Сервер ИВК: | |
| - хранение результатов измерений и информации состояний средств | |
| измерений, лет, не менее | 3,5 |
Надежность системных решений:
— защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
— резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
— журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищённость применяемых компонентов:
— механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
— защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика электрической энергии.
Возможность коррекции времени в:
— счетчиках электрической энергии (функция автоматизирована);
— сервере ИВК (функция автоматизирована).
Возможность сбора информации:
— о состоянии средств измерений (функция автоматизирована).
Цикличность:
— измерений 30 мин (функция автоматизирована);
— сбора 30 мин (функция автоматизирована).
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии статические трехфазные | Меркурий 234 ARTM2-00 DPBR.R | 4 |
| Меркурий 234 ARTM2-00 PBR.R | 2 | |
| Трансформатор тока | ТОЛ-СЭЩ-10 | 8 |
| ТОЛ-НТЗ | 2 | |
| ТОЛ-НТЗ-10 | 2 | |
| ТЛО-10 | 3 | |
| Трансформатор напряжения | НАМИ-10-95УХЛ2 | 4 |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.087.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «РСК Сбыт» (ООО «Мега-А») третья очередь, МВИ 26.51/203/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
