| Номер в госреестре | 88960-23 |
| Наименование СИ | Преобразователи измерительные постоянного тока |
| Обозначение типа СИ | КТ |
| Изготовитель | Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), г. Уфа |
| Год регистрации | 2023 |
| Срок свидетельства | 04.05.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные постоянного тока КТ предназначены для линейного преобразования силы постоянного тока в напряжение постоянного тока.
Принцип действия преобразователей измерительных постоянного тока КТ (далее - КТ) основан на преобразовании протекающего через резистор силы постоянного тока в напряжение постоянного тока.

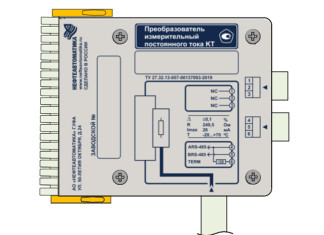

КТ состоят из прецизионных резисторов, разъемов подключения к модулю и цепям сигналов, кабеля и перемычки размещенных в изолирующем корпусе. Общий вид преобразователей измерительных постоянного тока КТ приведен на рисунке 1.
КТ изготавливаются в следующих модификациях: КТ-01-1х-02-2ГО., КТ-01-2х-02-3ГО., КТ-Dl-2x-D2-4R, КТ-01-1х-03-2ГО., КТ-01-2х-03-3ГО., КТ-01-2х-03-4^ O'-Dl-lx-Wl^IR, КТ-D1-2x-W1-3IR, КT-D1-2x-W1-4R. Данные модификации отличаются между собой количеством каналов, количеством кабельных линий и типами разъемов. Расшифровка обозначений модификаций приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено. Для защиты от несанкционированной настройки и вмешательства на один из винтов крепления корпуса КТ наносится заводская наклейка. Заводской номер наносится на маркировочную этикетку КТ типографским способом в виде цифрового кода.
| Тип разъема для подключения к модулю ввода/вывода | D1- блок контактный с фиксаторами P1 - блок контактный с фиксаторами и крышкой Количество кабельных линий | |||
| 1 - одна линия 2 - две линии Тип кабеля | |||
| 1 - 10x0,14 2 - 12x0,14 3 - 12x0,34 4 - 16x0,14 5 - 16x0,34 6 - 18x0,14 7 - 20x0,14 8 - 21x0,34 Тип разъема для подключения вxодным/выxодным цепям сигналов | |||
| W1 - свободные концы D2 - соединительный блок 40контактов D3 - разъем D-SUB 44 контакта Сxема подключения | |||
| Функциональная особенность | |||
I - поканальная гальваническая изоляция
R - подключение резервного модуля
X - без особенностей
Длина кабеля L1
xxxx - длина кабеля L1, м
Длина перемычки L2_
yy - длина перемычки L2 (если предусмотрена), м
Рисунок 2 - Расшифровка маркировки
б)
Рисунок 3 - а) Места нанесения заводского номера и знака утверждения типа; б) Место
пломбир ования.
Основные метрологические и технические характеристики КТ приведены в таблицах
2 и 3.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований силы постоянного тока, мА | от 0 до 20 |
| Диапазон изменений выходного напряжения постоянного тока, В | от 0 до 4,99 |
| Предел допускаемой приведенной погрешности преобразований, % | ±0,1 |
Таблица 3 - Основные теxнические xарактеристики КТ
| Наименование xарактеристики | Значение |
| Количество каналов, шт. | 8 - для изделий группы 2IR 16 - для изделий группы 3IR, 4R |
| Тип вxодного канала | сила постоянного тока |
| Тип вБ^одного канала | напряжение постоянного тока |
| Рабочие условия эксплуатации: - атмосферное давление, кПа - температура окружающего воздуxа, °С - относительная влажность воздуxа,% *) | от 84,0 до 106,7 от - 20 до + 70 от 5 до 95 |
| Средний срок службы, лет | 15 |
| Средняя наработка до метрологического отказа, ч | 100000 |
| П р и м е ч а н и е: *)- при отсутствии конденсации | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность КТ
| Наименование | Обозначение | Количество |
| Преобразователь постоянного тока КТ | KT-xx-xx-xx-xx | 1 шт. |
| Паспорт изделия | КДСА.426431.108 ПС | 1 шт. |
| Руководство по эксплуатации | КДСА.685611.058 РЭ | 1 шт.1) |
| Методика поверки (по требованию) | - | 1 шт. |
| Комплект монтажный 2) | - | 1 компл. |
| Комплект ЗИП3) | - | 1 компл. |
| П р и м е ч а н и я: ^допускается прилагать 1 экземпляр на партию изделий, поставляемьк в один | ||
| адрес. Допускается поставка в электронном виде; 2)только для изделий W1. Комплект включает термоусадочную трубку | и комплект | |
| наконечников; 3)по требованию заказчика. | ||
приведены в разделе «Методика измерения» руководства по эксплуатации КДСА.685611.058 РЭ.
ТУ 27.32.13-057-00137093-2019. Преобразователь измерительный постоянного тока и Кабель терминальный КТ. Теxнические условия.
| Зарегистрировано поверок | 531 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
