| Номер в госреестре | 88964-23 |
| Наименование СИ | Акселерометры миниатюрные |
| Обозначение типа СИ | ASM |
| Изготовитель | YMC PIEZOTRONICS INC, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 05.05.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры миниатюрные ASM (далее — акселерометры) предназначены для измерений и преобразований значений параметров вибрационных и ударных ускорений в электрический сигнал.
Акселерометры являются преобразователями инерционного типа. Принцип действия основан на генерации выходного электрического заряда чувствительного элемента, пропорционального воздействующему ускорению.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента (керамика) и основания, жестко между собой соединенными, и закрытого корпуса. Акселерометры поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet).
К настоящему типу средств измерений относятся акселерометры ASM следующих исполнений ASM 16ХАХХУ, ASM 26ХАХХУ (где Х - расположение разъема (1,3 - сверху, 2,4,6 - сбоку); ХХ - коэффициент преобразования, мВ/g (пКл/g); Y- конструктивное исполнение (Z - встроенный кабель, G - изолированное основание, TE - встроенная технология опроса TEDS), Y - может отсутствовать), которые отличаются друг от друга диапазонами измерений виброускорения, номинальным значением коэффициента преобразования, частотным диапазоном и конструктивным исполнением корпуса. Акселерометры исполнения ASM 16ХАХХY имеют встроенный усилитель заряда. Пломбирование акселерометров не предусмотрено.
Нанесение знака поверки на акселерометры не предусмотрено.
Маркировка на акселерометры наносится на корпус способом лазерной гравировки, которая содержит исполнение и его серийный номер в буквенно-числовом формате.

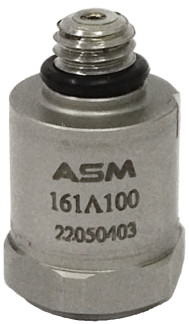

Общий вид акселерометров приведен на рисунках 1,2.
Таблица 1 — Метрологические характеристики акселерометров ASM 16ХАХХУ
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (пик), м/c2, для исполнений: 16ХА10 16ХА50 16ХА100 | от 0,1 до 4900 от 0,1 до 980 от 0,1 до 490 |
| Номинальный коэффициент преобразования, мВ/(м/с2) (мВ/g), для исполнений: 16ХА10 16ХА50 16ХА100 | 1,02 (10) 5,10 (50) 10,2 (100) |
| Отклонение коэффициента преобразования от номинального значения, %, не более | ±10 |
| Диапазон рабочих частот, Гц, для исполнений: 161А100 16ХА10; 16ХА50; 162А100 163А10; 164А10 | от 2 до 10 000 от 1 до 10 000 от 1 до 12 000 |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, дБ, не более | ±1 |
| Нелинейность амплитудной характеристики, %, не более | 1 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Собственная резонансная частота, кГц, не менее, для исполнений: 162АХХ 161АХХ 163А10; 164А10 | 30 40 45 |
| Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 |
Таблица 2 — Метрологические характеристики акселерометров ASM 26ХАХХУ
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (пик), м/c2, для исполнений: 266А01; 26ХА05 263А03; 264А03 | от 0,2 до 19600 от 0,5 до 29400 |
| Номинальный коэффициент преобразования, пКл/(м/с2) (пКл/g), для исполнений: 266А01 264А03; 261А05 263А03 262А05 | 0,15 (1,5) 0,31 (3,0) 0,35 (3,5) 0,51 (5,0) |
| Отклонение коэффициента преобразования от номинального значения, %, не более - для исполнения 266А01 | ±10 ±20 |
| Диапазон рабочих частот, Г ц, для исполнений: 26ХА05 263А03; 264А03 266А01 | от 0,5 до 10 000 от 0,5 до 12 000 от 1,0 до 15 000 |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, дБ, не более | ±1 |
| Нелинейность амплитудной характеристики, %, не более | 1 |
| Относительный коэффициент поперечного преобразования, %, не более | 5 |
| Собственная резонансная частота, кГц, не менее, для исполнений: 262А05 263А03; 264А03; 261А05 266А01 | 30 45 50 |
| Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С | ±0,3 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 |
| Таблица 3 — Основные технические характеристики акселерометров ASM’ | 16ХАХХУ |
| Наименование характеристики | Значение |
| Напряжение питания акселерометра, В | от 18 до 28 |
| Выходное напряжение смещения акселерометра, В | от 9,5 до 12,5 |
| Выходное сопротивление акселерометра, Ом, не более | 100 |
| Габаритные размеры, мм, не более, для исполнений: 161АХХ (диаметр; высота) 162АХХ (длина; ширина; высота) 163А10 (диаметр; высота) 164А10 (диаметр; высота) | 12,8; 16 10; 10; 10 9; 14,5 9; 13,5 |
| Масса, г, не более, для исполнений: 161АХХ; 162АХХ 163А10; 164А10 | 7,5 5,0 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 40 до +121 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Таблица 4 — Основные технические характеристики акселерометров ASM | 26ХАХХY |
| Наименование характеристики | Значение |
| Сопротивление изоляции акселерометра, Ом, не менее | 1010 |
| Габаритные размеры, мм, не более, для исполнений: 261А05 (диаметр; высота) 262А05 (длина; ширина; высота) 263А03 (диаметр; высота) 264А03 (диаметр; высота) 266А01 (длина; ширина; высота) | 11; 10 10; 10; 10 9; 14,5 9; 11,8 7,5; 11; 4,5 |
| Масса, г, не более, для исполнений: | |
| 261А05 | 3,2 |
| 262А05 | 6,2 |
| 263А03; 264А03 | 5,0 |
| 266А01 | 1,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от - 54 до +150 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 5 — Комплектность акселерометров
| Наименование | Обозначение | Количество |
| Акселерометр миниатюрный ASM | исполнение по заказу | 1 шт. |
| Коробка для хранения | - | 1 шт. |
| Комплект принадлежностей* | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
| * - кабель, крепежные винты, переходные шпильки и адаптеры, изоляционные шпильки, болты, магниты - комплект поставляется в зависимости от исполнения акселерометра по заказу. | ||
Раздел 2 «Описание параметров и принцип работы» руководства по эксплуатации «Акселерометры миниатюрные ASM».
Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772;
Государственная поверочная схема для средств измерений ускорения, скорости и силы при ударном движении, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537;
Стандарт предприятия YMC PIEZOTRONICS INC.
| Зарегистрировано поверок | 19 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
