Трансформаторы тока ТПОЛ 20, 88971-23

88971-23
Трансформаторы тока ТПОЛ 20 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты с номинальным напряжением до 20 кВ.
Карточка СИ
Номер в госреестре 88971-23
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТПОЛ 20
Изготовитель Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат"), г. Санкт-Петербург
Год регистрации 2023
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТПОЛ 20 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты с номинальным напряжением до 20 кВ.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока.

Трансформаторы тока являются проходными и имеют две вторичные обмотки, одна обмотка предназначена для защиты, вторая обмотка предназначена для измерений и учета.

Первичная обмотка выполнена из медной трубы. Вторичные и первичная обмотки залиты эпоксидным компаундом. Выводы вторичных обмоток расположены на приливе изоляционного блока в выемке фланца, снабжены перемычками и закрыты крышкой.

К трансформаторам тока данного типа относятся трансформаторы 2004 года выпуска -с зав. № 8, 9, 52; 2005 года выпуска - с зав. № 6, 7, 8, 9, 14, 65, 69, 70, 72, 73, 74, 75, 76, 77, 78.

Корпус трансформаторов тока снабжен табличкой (шильдом), предусматривающей указание заводского номера и основных метрологических и технических характеристик.

Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.

Знак поверки наносится на свидетельство о поверке.

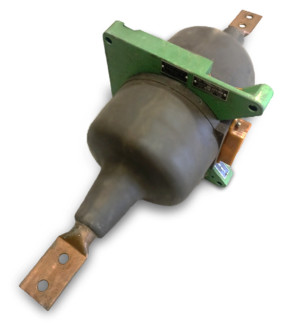

Общий вид трансформаторов тока представлен на рисунке 1.

Место нанесения заводского номера

Место

пломбировки

Рисунок 1 - Общий вид трансформаторов тока ТПОЛ 20

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока

Наименование характеристики

Значение для трансформаторов тока с заводскими номерами

8, 9, 52

6, 7, 8, 9, 14, 65, 69, 70, 72, 73, 74, 75, 76, 77, 78

Г од выпуска

2004

2005

Номинальное напряжение, кВ

20

Номинальная частота, Г ц

50

Номинальный первичный ток, А

400

Номинальный вторичный ток, А

5

Число вторичных обмоток

2

Класс точности вторичной обмотки для измерений и учета

0,5

Класс точности вторичной обмотки для защиты

10Р

Номинальная вторичная нагрузка с коэффициентом мощности cos ф=0,8; ВА

20

Диапазон вторичной нагрузки, % от номинального значения

от 25 до 100

Таблица 2 - Основные технические характеристики трансформаторов тока

Наименование характеристики

Значение

Средний срок службы, лет, не менее

25

Знак утверждения типа наносится

на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Трансформатор тока

ТПОЛ 20

18

Паспорт

-

18

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта на трансформатор тока.

Нормативные документы

ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки;

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

Зарегистрировано поверок 18
Поверителей 1
Актуальность данных 07.11.2024
88971-23
Номер в ГРСИ РФ:
88971-23
Производитель / заявитель:
Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат"), г. Санкт-Петербург
Год регистрации:
2023
