Машины координатные измерительные IntraLEAD, 88978-23

Машины координатные измерительные IntraLEAD (далее - КИМ) предназначены для измерений геометрических размеров деталей сложной формы с последующим определением отклонения размеров, формы и взаимного расположения поверхностей элементов деталей.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	88978-23
Наименование СИ	Машины координатные измерительные
Обозначение типа СИ	IntraLEAD
Изготовитель	XI’AN LEAD METROLOGY CO., LTD, Китай
Год регистрации	2023
Срок свидетельства	05.05.2028
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия КИМ основан на поочередном измерении координат определенного числа точек поверхности детали с последующим расчетом линейных и угловых размеров, отклонений размера, формы и расположения в соответствующей системе координат.

Конструкция КИМ портальная, с неподвижным гранитным измерительным столом и боковым приводом портала, перемещающимися на воздушных подшипниках. Три направляющие КИМ образуют декартову базовую систему координат X, Y, Z, в которой расположена измерительная головка с одним или несколькими сменными контактными датчиками TP20, TP200, SP25.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется по заранее составленной программе.

К средствам измерений данного типа относятся машины координатные измерительные IntraLEAD модификаций D, EX, F, G, которые отличаются погрешностью, диапазонами измерений и конфигурациями контактных датчиков.

КИМ IntraLEAD модификации D изготавливаются в одном типоразмере: 654 и могут быть оснащены контактными датчиками TP20 и TP200.

КИМ IntraLEAD модификации EX изготавливаются в 14 типоразмерах: 1287, 1587, 12108, 15108, 22108, 25108, 30108, 151210, 221210, 251210, 301210, 221510, 251510, 301510, и могут быть оснащены контактными датчиками TP20, TP200 и SP25. КИМ модификации EX могут быть изготовлены в исполнении H с повышенной точностью измерений (только с контактными датчиками TP200 и SP25).

КИМ IntraLEAD модификации F изготавливаются в 5 типоразмерах: 654, 866, 1086, 1286, 1586, и могут быть оснащены контактными датчиками TP20, TP200 и SP25. КИМ модификации F могут быть изготовлены в исполнении H с повышенной точностью измерений (только с контактными датчиками TP200 и SP25).

КИМ IntraLEAD модификации G изготавливаются в 7 типоразмерах: 201512, 251512, 301512, 201515, 251515, 301515, 401812, и могут быть оснащены контактными датчиками TP20, TP200 и SP25. КИМ модификации G могут быть изготовлены в исполнении H с повышенной точностью измерений (только с контактными датчиками TP200 и SP25).

Структура условного обозначения КИМ: A xxx H, где A - обозначение модификации КИМ (D, EX, F, G); xxx - типоразмер КИМ;

H - указывается только для КИМ с повышенной точностью измерений.

Заводской номер КИМ в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на гранитном измерительном столе.

Нанесение знака поверки на средство измерений не предусмотрено.

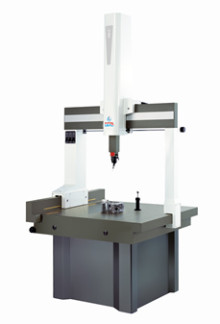

Общий вид КИМ представлен на рисунках 1 - 4.

Общий вид и место нанесения маркировочной таблички представлены на рисунках 5-6.

Рисунок 6 - Место нанесения маркировочной таблички

В процессе эксплуатации КИМ не предусматривает внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам КИМ обеспечено конструкцией корпуса.

Программное обеспечение

Для работы с КИМ используется метрологически значимое программное обеспечение (далее - ПО) «VisualDMIS», «RationalDMIS», «MODUS», устанавливаемое на локальном персональном компьютере для управления КИМ, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	VisualDMIS	RationalDMIS	MODUS
Номер версии (идентификационный номер ПО)	не ниже 7.0	не ниже 7.0	не ниже 1.9
Цифровой идентификатор ПО	-	-	-

Таблица 2 - Метрологические характеристики

Модификация	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм (L - длина в мм)
Модификация	По оси X	По оси Y	По оси Z	с датчиком TP20	с датчиком TP200	с датчиком SP25
D 654	от 0 до 500	от 0 до 600	от 0 до 400	±(3,5+L/250)	±(3,5+L/250)	-
EX 1287	от 0 до 800	от 0 до 1200	от 0 до 700	±(2,3+L/300)	±(2,1+L/300)	±(1,7+L/330)
EX 1587	от 0 до 800	от 0 до 1500	от 0 до 700	±(2,3+L/300)	±(2,1+L/300)	±(1,7+L/330)
EX 12108	от 0 до 1000	от 0 до 1200	от 0 до 800	±(2,7+L/300)	±(2,5+L/300)	±(2,1+L/330)
EX 15108	от 0 до 1000	от 0 до 1500	от 0 до 800	±(2,7+L/300)	±(2,5+L/300)	±(2,1+L/330)
EX 22108	от 0 до 1000	от 0 до 2200	от 0 до 800	±(2,7+L/300)	±(2,5+L/300)	±(2,1+L/330)
EX 25108	от 0 до 1000	от 0 до 2500	от 0 до 800	±(2,7+L/300)	±(2,5+L/300)	±(2,1+L/330)
EX 30108	от 0 до 1000	от 0 до 3000	от 0 до 800	±(2,7+L/300)	±(2,5+L/300)	±(2,1+L/330)
EX 151210	от 0 до 1200	от 0 до 1500	от 0 до 1000	±(3,1+L/300)	±(2,9+L/300)	±(2,5+L/330)
EX 221210	от 0 до 1200	от 0 до 2200	от 0 до 1000	±(3,1+L/300)	±(2,9+L/300)	±(2,5+L/330)
EX 251210	от 0 до 1200	от 0 до 2500	от 0 до 1000	±(3,1+L/300)	±(2,9+L/300)	±(2,5+L/330)
EX 301210	от 0 до 1200	от 0 до 3000	от 0 до 1000	±(3,1+L/300)	±(2,9+L/300)	±(2,5+L/330)
EX 221510	от 0 до 1500	от 0 до 2200	от 0 до 1000	±(3,9+L/300)	±(3,7+L/300)	±(3,3+L/330)
EX 251510	от 0 до 1500	от 0 до 2500	от 0 до 1000	±(3,9+L/300)	±(3,7+L/300)	±(3,3+L/330)
EX 301510	от 0 до 1500	от 0 до 3000	от 0 до 1000	±(3,9+L/300)	±(3,7+L/300)	±(3,3+L/330)
F 654	от 0 до 500	от 0 до 600	от 0 до 400	±(2,3+L/300)	±(2,1+L/300)	±(1,8+L/300)
F 866	от 0 до 600	от 0 до 800	от 0 до 600	±(2,6+L/250)	±(2,4+L/250)	±(2,1+L/250)
F 1086	от 0 до 800	от 0 до 1000	от 0 до 600	±(2,7+L/250)	±(2,5+L/250)	±(2,2+L/250)
F 1286	от 0 до 800	от 0 до 1200	от 0 до 600	±(2,7+L/250)	±(2,5+L/250)	±(2,2+L/250)
F 1586	от 0 до 800	от 0 до 1500	от 0 до 600	±(2,7+L/250)	±(2,5+L/250)	±(2,2+L/250)

Модификация	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм (L - длина в мм)
Модификация	По оси X	По оси Y	По оси Z	с датчиком TP20	с датчиком TP200	с датчиком SP25
G201512	от 0 до 1500	от 0 до 2000	от 0 до 1200	±(4,2+L/200)	±(4,0+L/200)	±(3,7+L/200)
G251512	от 0 до 1500	от 0 до 2500	от 0 до 1200	±(4,2+L/200)	±(4,0+L/200)	±(3,7+L/200)
G301512	от 0 до 1500	от 0 до 3000	от 0 до 1200	±(4,2+L/200)	±(4,0+L/200)	±(3,7+L/200)
G201515	от 0 до 1500	от 0 до 2000	от 0 до 1500	±(4,5+L/200)	±(4,3+L/200)	±(3,9+L/200)
G251515	от 0 до 1500	от 0 до 2500	от 0 до 1500	±(4,5+L/200)	±(4,3+L/200)	±(3,9+L/200)
G301515	от 0 до 1500	от 0 до 3000	от 0 до 1500	±(4,5+L/200)	±(4,3+L/200)	±(3,9+L/200)
G401812	от 0 до 1800	от 0 до 4000	от 0 до 1200	±(4,8+L/200)	±(4,6+L/200)	±(4,2+L/200)
EX 1287 H	от 0 до 800	от 0 до 1200	от 0 до 700	-	±(1,9+L/330)	±(1,4+L/350)
EX 1587 H	от 0 до 800	от 0 до 1500	от 0 до 700	-	±(1,9+L/330)	±(1,4+L/350)
EX 12108 H	от 0 до 1000	от 0 до 1200	от 0 до 800	-	±(2,3+L/330)	±(1,7+L/350)
EX 15108 H	от 0 до 1000	от 0 до 1500	от 0 до 800	-	±(2,3+L/330)	±(1,7+L/350)
EX 22108 H	от 0 до 1000	от 0 до 2200	от 0 до 800	-	±(2,3+L/330)	±(1,7+L/350)
EX 25108 H	от 0 до 1000	от 0 до 2500	от 0 до 800	-	±(2,3+L/330)	±(1,7+L/350)
EX 30108 H	от 0 до 1000	от 0 до 3000	от 0 до 800	-	±(2,3+L/330)	±(1,7+L/350)
EX 151210 H	от 0 до 1200	от 0 до 1500	от 0 до 1000	-	±(2,7+L/330)	±(2,1+L/350)
EX 221210 H	от 0 до 1200	от 0 до 2200	от 0 до 1000	-	±(2,7+L/330)	±(2,1+L/350)
EX 251210 H	от 0 до 1200	от 0 до 2500	от 0 до 1000	-	±(2,7+L/330)	±(2,1+L/350)
EX 301210 H	от 0 до 1200	от 0 до 3000	от 0 до 1000	-	±(2,7+L/330)	±(2,1+L/350)
EX 221510 H	от 0 до 1500	от 0 до 2200	от 0 до 1000	-	±(3,5+L/330)	±(3,1+L/350)
EX 251510 H	от 0 до 1500	от 0 до 2500	от 0 до 1000	-	±(3,5+L/330)	±(3,1+L/350)

Модификация	Диапазон измерений, мм			Пределы допускаемой абсолютной объёмной погрешности MPEe, мкм (L - длина в мм)
Модификация	По оси X	По оси Y	По оси Z	с датчиком TP20	с датчиком TP200	с датчиком SP25
EX 301510 H	от 0 до 1500	от 0 до 3000	от 0 до 1000	-	±(3,5+L/330)	±(3,1+L/350)
F 654 H	от 0 до 500	от 0 до 600	от 0 до 400	-	±(1,8+L/300)	±(1,5+L/300)
F 866 H	от 0 до 600	от 0 до 800	от 0 до 600	-	±(2,1+L/300)	±(1,7+L/300)
F 1086H	от 0 до 800	от 0 до 1000	от 0 до 600	-	±(2,2+L/300)	±(1,7+L/300)
F 1286H	от 0 до 800	от 0 до 1200	от 0 до 600	-	±(2,2+L/300)	±(1,7+L/300)
F 1586H	от 0 до 800	от 0 до 1500	от 0 до 600	-	±(2,2+L/300)	±(1,7+L/300)
G201512H	от 0 до 1500	от 0 до 2000	от 0 до 1200	-	±(3,7+L/250)	±(3,2+L/250)
G251512H	от 0 до 1500	от 0 до 2500	от 0 до 1200	-	±(3,7+L/250)	±(3,2+L/250)
G301512H	от 0 до 1500	от 0 до 3000	от 0 до 1200	-	±(3,7+L/250)	±(3,2+L/250)
G201515H	от 0 до 1500	от 0 до 2000	от 0 до 1500	-	±(3,9+L/250)	±(3,3+L/250)
G251515H	от 0 до 1500	от 0 до 2500	от 0 до 1500	-	±(3,9+L/250)	±(3,3+L/250)
G301515H	от 0 до 1500	от 0 до 3000	от 0 до 1500	-	±(3,9+L/250)	±(3,3+L/250)
G401812H	от 0 до 1800	от 0 до 4000	от 0 до 1200	-	±(4,2+L/250)	±(3,5+L/250)

Технические характеристики

Модификация	Г абаритные размеры, мм, не более			Масса, кг, не более	Максимальная масса измеряемой детали, кг
Модификация	Длина	Ширина	Высота	Масса, кг, не более	Максимальная масса измеряемой детали, кг
D 654	1020	945	2200	550	300
EX 1287 EX 1287 H	2200	1685	2930	2600	1000
EX 1587 EX 1587 H	2500	1685	2930	3000	1000
EX 12108 EX 12108 H	2200	1885	3130	2900	1500
EX 15108 EX 15108 H	2500	1885	3130	3300	1500
EX 22108 EX 22108 H	3580	1885	3130	4200	1800

Модификация	Г абаритные размеры, мм, не более			Масса, кг, не более	Максимальная масса измеряемой детали, кг
Модификация	Длина	Ширина	Высота	Масса, кг, не более	Максимальная масса измеряемой детали, кг
EX 25108 EX 25108 H	3880	1885	3070	5200	1800
EX 30108 EX 30108 H	4380	1885	3070	5900	1800
EX 151210 EX 151210 H	2500	2085	3530	3600	2000
EX 221210 EX 221210 H	3580	2085	3560	4600	2000
EX 251210 EX 251210 H	3880	2085	3470	5500	2000
EX 301210 EX 301210 H	4380	2085	3470	6500	2000
EX 221510 EX 221510 H	3580	2385	3470	5900	2200
EX 251510 EX 251510 H	3880	2385	3470	6500	2200
EX 301510 EX 301510 H	4380	2385	3470	7400	2200
F 654 F 654 H	1420	1135	2310	900	500
F 866 F 866 H	1740	1420	2760	1300	800
F 1086 F 1086H	1940	1620	2760	1700	1000
F 1286 F 1286H	2140	1620	2760	1900	1000
F 1586 F 1586H	2440	1620	2760	2200	1000
G201512 G201512H	3250	2450	3900	8000	2400
G251512 G251512H	3750	2450	3900	9000	2600
G301512 G301512H	4250	2450	3900	10000	2800
G201515 G201515 H	3250	2450	4500	8500	2400
G251515 G251515 H	3750	2450	4500	10000	2600
G301515 G301515 H	4250	2450	4500	11000	2800
G401812 G401812H	5250	2750	3900	15000	3000

Наименование характеристики	Значение
Температура окружающего воздуха, °С	от +18 до +22
Допускаемое изменение температуры, °С, не более, в
течении:
1 ч	0,5
24 ч	1,0
Относительная влажность воздуха, %, не более	70
Напряжение питания переменного тока, В	220±11
Частота переменного тока, Г ц	50

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Машина координатная измерительная	IntraLEAD	1 шт.
Персональный компьютер	-	1 шт.
Программное обеспечение на электронном носителе	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Руководство пользователя программным обеспечением	-	1 экз.

Сведения о методах измерений

приведены в:

- разделе 4 «Использование и эксплуатация» «Машины координатные измерительные IntraLEAD, модификации D. Инструкция по эксплуатации и техническому обслуживанию»;

- разделе 4 «Измерение» «Машины координатные измерительные IntraLEAD, модификации EX. Инструкция по эксплуатации и техническому обслуживанию»;

- разделе 4 «Измерение» «Машины координатные измерительные IntraLEAD, модификации F. Инструкция по эксплуатации и техническому обслуживанию»;

- разделе 4 «Измерение» «Машины координатные измерительные IntraLEAD, модификации G. Инструкция по эксплуатации и техническому обслуживанию».

Нормативные документы

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

«:IntraLEAD Машины координатные измерительные. Стандарт предприятия», XI’AN LEAD METROLOGY CO., LTD, Китай.
