| Номер в госреестре | 88979-23 |
| Наименование СИ | Лента измерительная |
| Обозначение типа СИ | Л20Н3 |
| Изготовитель | Закрытое акционерное общество "Опика" (ЗАО "Опика"), Республика Беларусь |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Лента измерительная Л20Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой ленты. Лента измерительная представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - справа налево. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер нанесен виде цифрового обозначения, состоящего из арабских цифр методом лазерной гравировки на полотно в конце ленты.

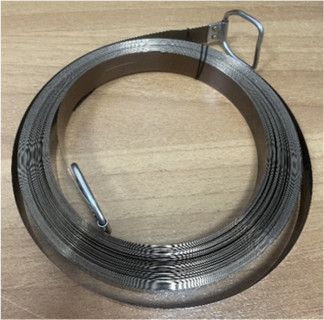

Общий вид лент представлен на рисунке 1.
Основные метрологические и технические характеристики ленты, включая показатели точности, представлены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная длина шкалы, м | 20 |
| Цена деления шкалы, мм | 1 |
| Диапазон измерений длины, м | от 0,001 до 20 |
| Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: - миллиметрового | ± 0,1 |
| - сантиметрового | ± 0,2 |
| - дециметрового и метрового | ± 0,3 |
| 5 м | ± 0,5 |
| 10 м | ± 1,0 |
| 20 м | ± 2,0 |
| Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: | ± (10 + 10 • L) |
| где L - длина интервала, м |
Таблица 2 - Технические характеристики.
| Наименование характеристики | Значение |
| Ширина ленты измерительной, мм, | 16±0,2 |
| Толщина ленты измерительной, мм | от 0,20 до 0,25 |
| Ширина штриха ленты измерительной, мм | 0,20 ± 0,05 |
| Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, ', не более | 30 |
| Отклонение от прямолинейности рабочей боковой кромки ленты измерительной отрезке шкалы 1 метр, мм, не более | 0,5 |
| Масса, кг, не более | 0,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, | от 17 до 23 60±20 |
| Средний срок службы, лет, не менее | 2 |
наносят на титульный лист «Паспорта» типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Лента измерительная зав. № 6758 | Л20Н3 | 1 шт. |
| Паспорт | ИЯМБ 407613.020.ПС | 1 шт. |
| Методика поверки | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта на ленту измерительную Л20Н3.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110"9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
