| Номер в госреестре | 88983-23 |
| Наименование СИ | Анализаторы углерода и серы |
| Обозначение типа СИ | G4 ICARUS |
| Изготовитель | "Bruker AXS GmbH", Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы углерода и серы G4 ICARUS (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в твердых материалах.
Принцип действия анализаторов основан на сжигании образца в высокочастотной индукционной печи в токе кислорода и дальнейшем анализе образующихся газообразных соединений.
Навеска анализируемого образца в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в токе кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования.
Система детектирования состоит изИК либо УФ детектора, служащих для определения содержания углерода и серы по количеству поглощенного молекулами CO2 и SO2 инфракрасного излучения.
При анализе углерода два отдельных детектора одновременно определяют как высокие, так и низкие концентрации. Оптимальный диапазон измерения выбирается автоматически.
Масса образца (навески) вводится в программное обеспечение автоматически от электронных весов, подключенных к анализатору. Также возможен ручной ввод с клавиатуры.
Конструтивно анализаторы состоят из выскочастотной индукционной печи, системы детектирования, состоящей из ИК либо У Ф детектора, и системы подачи газа.
Корпус анализатора изготавливают из металла, окрашиваемого в цвета, которые опреляет изготовитель.
Каждый экземпляр анализатора имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на анализаторы не предусмотрено.

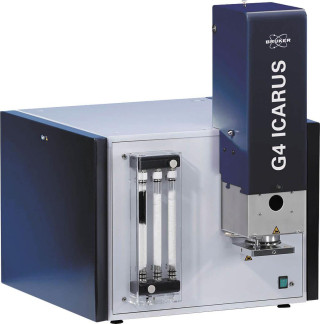

Общий вид анализаторов представлен на рисунке 1. Место нанесение заводского номера на анализаторы представлено на рисунке 2.
Пломбировка анализаторов не предусмотрена. Конструкция анализаторов обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).
Анализаторы оснащены программным обеспечением (ПО), позволяющим управлять работой анализатора и обрабатывать результаты измерений. ПО осуществляет обработку сигналов с детекторов и производит расчет концентраций определяемых элементов с учетом массы навески, а также включает в себя накопление данных и графическое отображение кинетики анализа с функцией изменения масштаба.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GA Client |
| Номер версии ПО (идентификационный номер) ПО | не ниже 1.6.0.7 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Определяемые элементы | С, S |
| Предел допускаемого относительного СКО результатов измерений массовой доли элемента, %: - С 1) | 2,0 |
| - S 2) | 2,0 |
| Предел обнаружения, %, не более: - C | 510-5 |
| - S | 510-5 |
| 1) при значении массовой доли углерода не менее 0,1 %; 2) при значении массовой доли серы не менее 0,018 %. |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 10 |
| - частота переменного тока, Гц | 50 ± 1 |
| Габаритные размеры измерительного блока, мм, не более: | |
| - длина (с блоком печи) | 760 |
| - ширина | 640 |
| - высота (с блоком печи) | 780 |
| Масса, кг, не более | 75 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +26 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор углерода и серы | G4 ICARUS | 1 шт. |
| Компьютер | - | 1 шт. |
| Стартовый набор расходных материалов и запчастей | - | 1 шт. |
| Редуктор для баллона с кислородом* | - | - |
| Комплект расходных материалов* | - | - |
| Комплект запасных частей* | - | - |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
| * - по заказу | ||
приведены в разделах 2 «Введение», 5 «Процедура анализа» руководства по эксплуатации. При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы изготовителя «В raker AXS GmbH», Германия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
