| Номер в госреестре | 88992-23 |
| Наименование СИ | Трансформаторы тока измерительные |
| Обозначение типа СИ | ВН |
| Изготовитель | Zhejiang CHINT Electrics Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока измерительные ВН (далее по тексту - трансформаторы) предназначены для преобразований переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки в трансформаторах используют шину или кабель, устанавливаемые в окне магнитопровода трансформатора.
К трансформаторам данного типа относятся трансформаторы модификаций, структурная схема условного обозначения которых указана на рисунке 1:
| ВН | (SDH) | - | Х | Х Х |
| Конструктивное исполнение: Solid type; I; II; III; I B | ||||
| максимальная ширина шины, мм для исполнения “Solid type” обозначение не ставится | ||||
| 0.66 - трансформаторы с номинальным напряжением 0,66 кВ 1.0 - трансформаторы с номинальным напряжением 1,0 кВ | ||||
| для низковольтных выдвижных распределительных устройств | ||||
| трансформатор тока в пластиковом корпусе закрытого типа | ||||
Рисунок 1 - Структурная схема условного обозначения трансформаторов.
Общий вид трансформаторов с указанием мест пломбирования от несанкционированного доступа представлен на рисунках 2-5.
Нанесение знака утверждения типа на трансформаторы не предусмотрено.
Знак поверки наносится в паспорт или на свидетельство о поверке в соответствии с действующим законодательством.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки или наклеиванием.

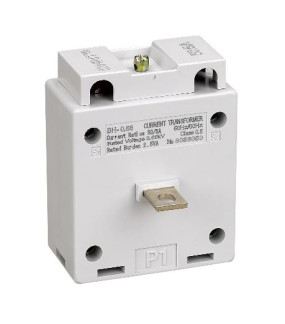

BH-0.66 Solid type ВН-1.00 Solid type
BH-0.66 20I BH-1.00 20I
BH-0.66 40I BH-0.66 50I
BH-1.00 40I BH-1.00 50I
Рисунок 2 - Общий вид трансформаторов тока модификаций BH-0.66 Solid type, BH-1.00 Solid type, BH-0.66 20I, BH-1.00 20I, BH-0.66 30I, BH-1.00 30I, BH-0.66 30 B I, BH-1.00 30 B I, BH-0.66 40I, BH-1.00 40I, BH-0.66 50I, BH-1.00 50I.
BH-0.66 100I BH-1.00 100I
Рисунок 3 - Общий вид трансформаторов тока модификаций BH-0.66 60I; BH-1.00 60I, BH-0.66 80I; BH-1.00 80I, BH-0.66 100I; BH-1.00 100I, BH-0.66 120I; BH-1.00 120I.
BH(SDH)-0.66 60II; rn(SDH)-0.66 80II 5H(SDH)-0.66 100II; BH(SDH)-0.66 120II BH(SDH)-0.66 170II; BH(SDH)-0.66 200II BH(SDH)-1.00 60II; BH(SDH)-1.00 80II BH(SDH)-1.00 100II; BH(SDH)-1.00 120II BH(SDH)-1.00 170II; BH(SDH)-1.00 200II
BH-0.66 20III BH-1.00 20III
BH-0.66 30III BH-0.66 40III BH-1.00 30III BH-1.00 40III
Рисунок 4 - Общий вид трансформаторов тока модификаций BH(SDH)-0.66 40II, BH(SDH)-0.66 50II, BH(SDH)-1.00 40II, BH(SDH)-1.00 50II BH(SDH)-0.66 60II, BH(SDH)-0.66 80II, BH(SDH)-0.66 100II, BH(SDH)-0.66 120II, BH(SDH)-0.66 170II, BH(SDH)-0.66 200II, BH(SDH)-1.00 60II, BH(SDH)-1.00 80II, BH(SDH)-1.00 100II, BH(SDH)-1.00 120II, BH(SDH)-1.00 170II, BH(SDH)-1.00 200II BH-0.66 20III, BH-1.00 20III, BH-0.66 30III, BH-0.66 40III, BH-1.00 30III, BH-1.00 40III.
Место пломбировки от несанкционированного доступа
BH-0.66 50III BH-1.00 50III
BH-0.66 60III BH-0.66 80III BH-0.66 100III BH-0.66 120III BH-1.00 60III BH-1.00 80III BH-1.00 100III BH-1.00 120III
Рисунок 5 - Общий вид трансформаторов тока модификаций BH-0.66 50III, BH-1.00 50III, BH-0.66 60III, BH-0.66 80III, BH-0.66 100III, BH-0.66 120III, BH-1.00 60III, BH-1.00 80III,
BH-1.00 100III, BH-1.00 120III.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение ^ом, кВ | 0,66; 1 |
| Наибольшее рабочее напряжение, кВ | 1 |
| Номинальная частота, Гц | 50/60 |
| Номинальный первичный ток Ьном, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500;1600;2000; 2500; 3000; 4000; 5000 |
| Номинальный вторичный ток Ьном, А | 1; 5 |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015: | 0,2S; 0,2; 0,5S; 0,5; 1; 3 |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф = 0,8, ВА: | 2,5; 5; 10; 20; 30 |
| Наименование характеристики | Значение |
| Габаритные размеры (ШиринахДлинахВысота), мм, не более | 84 х 262 х 222 |
| Масса, кг, не более | 3,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -5 до +40 |
| - относительная влажность, %, не более | 98 |
| - атмосферное давление, кПа, не более | от 86,6 до 106 |
| Средняя наработка на отказ, ч, не менее | 250000 |
| Срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока BH | -1) | 1 шт. |
| Паспорт | 1экз. | |
| Руководство по эксплуатации 2) | 1экз. | |
| 1) - обозначение меняется в зависимости от модификации 2) - по запросу | ||
приведены в разделе 5 «Конструктивные особенности и принцип работы» Руководства по эксплуатации.
ГОСТ 7746-2015 Межгосударственный стандарт. Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Техническая документация изготовителя.
