Штангенциркули Обозначение отсутствует, 88997-23

Назначение

Штангенциркули (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Описание

Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули типов ТТТЦ-Т и ШЦЦ-I оснащены глубиномером.

Принцип действия штангенциркулей типов ТТТЦ-Т, ШЦ-ТТ, ШЦ-ТТТ (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей типа ШЦЦ-Т (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройства. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).

Штангенциркули изготавливаются четырёх типов:

-    ШЦ-Т - двусторонние с глубиномером со значением отсчёта по нониусу 0,05 мм, 0,1 мм, включая следующие типоразмеры: ШЦ-Т-125 0,05, ШЦ-Т-150 0,05, ШЦ-Т-200 0,05, ШЦ-Т-250

0,05, ШЦ-Т-300 0,05, ШЦ-Т-125 0,1, ШЦ-Т-150 0,1, ШЦ-Т-200 0,1, ШЦ-Т-250 0,1, ШЦ-Т-300 0,1;

-    ШЦ-ТТ - двусторонние со значением отсчёта по нониусу 0,05 мм включая следующие типоразмеры: ШЦ-ТТ-200 0,05, ШЦ-ТТ-250 0,05, ШЦ-ТТ-300 0,05, Шц-ТТ-400 0,05, ШЦ-ТТ-500 0,05, ШЦ-ТТ-630 0,05, ШЦ-ТТ-800 0,05, ШЦ-ТТ-1000 0,05, ШЦ-ТТ-1600 0,05, ШЦ-ТТ-2000 0,05;

-    ШЦ-ТТТ -односторонние со значением отсчёта по нониусу 0,05 мм включая следующие типоразмеры: ШЦ-ТТТ-400 0,05, ШЦ-ТТТ-500 0,05, ШЦ-ТТТ-630 0,05, ШЦ-ТТТ-800 0,05, ШЦ-ТТТ-1000 0,05, ШЦ-ТТТ-1600 0,05, ШЦ-ТТТ-2000 0,05;

-    ШЦЦ-Т - двусторонние с глубиномером с цифровым отсчетным устройством с шагом дискретности 0,01 мм включая следующие типоразмеры: ШТЩ-Т-125 0,01, ШЦЦ-Т-150 0,01, ШЦЦ-Т-200 0,01, ШЦЦ-Т-250 0,01, ШЦЦ-Т-300 0,01.

Пример полного обозначения штангенциркулей: ШЦ-ТТ-2000 0,05, где

ШЦ-ТТ - тип штангенциркуля, 2000 - верхний предел измерений, мм, 0,05 - значение отсчёта по нониусу или шаг дискретности цифрового отсчётного устройства, мм.

Заводской номер наносится на оборотную часть штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, в виде гравировки.

V1V1U А V-

гто

Штангенциркули выпускаются под товарным знаком нерабочую лицевую поверхность штанги.

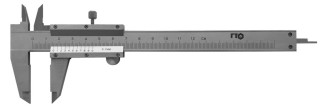

Пломбирование штангенциркулей не предусмотрено. Общий вид штангенциркулей представлен на рисунках 1 -4.

, который наносится на

гтф

О    1    2 3 4 5 6 7 8 9 10 11 12 СМ

I.: ".I', i, . h L ,    f i,mi,Jill

ао

а) б)

Рисунок 5 - Общий вид и место нанесения заводского номера на штангенциркули: а) в цифровом формате; б) в буквенно-цифровом формате.

7 8 9 10

1 I I I I I

■sk.

7? ?l ft 75 Я W л Tl ^-*-4 I I I l

шш

ГПГ7!

Miiwr

в)

Рисунок 6 - Схемы обозначения губок штангенциркулей типов:

а) ШЦ-I, ТТТТТТТ-Т; б ШЦ-II; в) ШЦ-Ш

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Таблица 1 - Метрологические характеристики

Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 6 «Подготовка к работе и правила эксплуатации» и 7 «Порядок работы» документов «Штангенциркуль ШЦ-Т. Паспорт», «Штангенциркуль ТТЩ-П. Паспорт», «Штангенциркуль ПИ Т-Ill. Паспорт», «Штангенциркуль ТТТТЩ-I. Паспорт».

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Стандарт предприятия ANHUI MEASURING TOOLS CO. LTD, Китай.
