| Номер в госреестре | 89000-23 |
| Наименование СИ | Инклинометры |
| Обозначение типа СИ | V2D |
| Изготовитель | Общество с ограниченной ответственностью "ПетроМоделинг Геофизика" (ООО "ПетроМоделинг Геофизика"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометры V2D (далее - инклинометры) предназначены для измерений зенитного угла вдоль оси контрольных скважин с целью определения изменения их пространственного положения.
Принцип действия инклинометров основан на измерении зенитного угла с помощью первичного преобразователя на основе чувствительного элемента MEMS. В зависимости от модификации чувствительный элемент MEMS может располагаться вдоль или поперек корпуса инклинометров, таким образом их применение возможно в вертикальном или горизонтальном положении.
Инклинометры стационарного применения представляют собой цилиндрическую стальную трубку, внутри которой расположен чувствительный элемент MEMS с блоком преобразования. Инклинометры дополнительно оснащены салазками для перемещения по направляющим обсадной инклинометрической трубы.
Инклинометры портативного применения (мобильные) дополнительно имеют в составе катушку с кабелем. Катушка содержит электронный модуль питания первичного преобразователя и модуль передачи данных по Bluetooth или USB. На катушке намотан соединительный самонесущий кабель, усиленный кевларовыми жилами. На кабеле через 0,5 метра установлены обжимные стопорные гильзы с обозначением расстояния до инклинометра.
Инклинометры выпускаются в двадцати пяти модификациях, Условное обозначение представлено на рисунке 1:
| V2D | - | X | - | X | - | X | - | X |
Таблица 1 - Расшифровка структуры условного обозначения исполнений датчиков
| Позиция | Код | Описание |
| 1 | V2D | Обозначение типа: |
| Применение: | ||
| 2 | 1 | стационарное; |
| 2 3 | стационарное; портативное (мобильное). | |
| Расстояние между осями колёс1^ мм: | ||
| 50 | 500; | |
| 3 | 60 | 600; |
| 80 | 800; | |
| 100 | 1000; | |
| 120 | 1200. | |
| 4 | 15 | Диапазон измерений зенитного угла1^, °: от - 15 до + 15; |
| 30 | от - 30 до + 30. | |
| Рабочее положение1^: | ||
| 5 | V | вертикальное; |
| H | горизонтальное. | |
| Примечание: | ||
| 1j - позиция не указывается для исполнения V2D-1. Для исполнения V2D-1 всегда: расстояние | ||
| между осями колёс - 1000 мм; диапазон измерений зенитного угла - от - 30° до + 30°; рабочее | ||
| положение - вертикальное. | ||
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на корпус инклинометров методом лазерной гравировки в месте, указанном на рисунках 1-3.
Общий вид инклинометров представлен на рисунках 1 - 3. Общий вид катушки для инклинометров портативного применения представлен на рисунке 4.

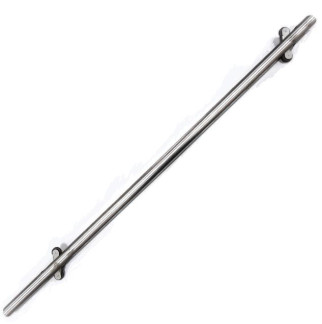

Рисунок 1- Общий вид инклинометров V2D-1 Рисунок 2 - Общий вид инклинометров
V2D-2-X-X-X
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование инклинометров не предусмотрено. Конструкция инклинометров является неразборной, и попытка несанкционированного доступа к узлам настройки и регулировки приводит к выходу из строя.
Инклинометры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит также для обработки и передачи результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства инклинометров, доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция инклинометров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Встроенное ПО |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.0.74 |
| Цифровой идентификатор программного обеспечения | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений зенитного угла, °: - для модификаций V2D-X-X-15-X - для модификаций V2D-1; V2D-X-X-30-X | от -15 до +15 от -30 до +30 |
| Пределы допускаемой основной приведенной погрешности измерений зенитного угла*, % | ±0,05 |
| Пределы допускаемой дополнительной приведенной погрешности измерений зенитного угла, вызванной изменением температуры на 1 °С, % | ±0,003 |
| * при температуре окружающей среды от + 15 до + 25 °С | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания, напряжение постоянного тока, В | от 9 до 28 |
| Внешние цифровые интерфейсы | RS-485, USB, Bluetooth Х) |
| Количество измерительных осей, для модификаций: - V2D-1 | 2 |
| - V2D-X-X-X-V | 2 |
| - V2D-X-X-X-H | 1 |
| Габаритные размеры (высотахдиаметр), мм, не более, для модификаций: V2D-1 | 1540x35 |
| V2D-2-50-X-X | 640x30 |
| V2D-2-60-X-X | 740x30 |
| V2D-2-80-X-X | 940x30 |
| V2D-2-100-X-X | 1140x30 |
| V2D-2-120-X-X | 1340x30 |
| V2D-3-50-X-V | 640x30 |
| V2D-3-50-X-H | 672x30 |
| Габаритные размеры катушки (ВхШхГ), мм, не более, для модификаций V2D-3-X-X-X | 370x290x290 |
| Масса, кг, не более, для модификаций: | |
| V2D-1 | 3,5 |
| V2D-2-50-X-X | 1,6 |
| V2D-2-60-X-X | 1,7 |
| V2D-2-80-X-X | 1,9 |
| V2D-2-100-X-X | 2,1 |
| V2D-2-120-X-X | 2,3 |
| V2D-3-50-X-X | 1,7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -32 до +50 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 107 |
| Примечание: | |
| 1) - в зависимости от заказа |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Ков-во |
| Инклинометр | V2D | 1 шт. |
| Кабельная катушка* | - | 1 шт. |
| Крышка разъема инклинометра* | - | 1 шт. |
| Крышка разъема катушки* | - | 1 шт. |
| Пробка установочная * | - | 1 шт. |
| Сумка для переноски кабельной катушки* | - | 1 шт. |
| Сумка для переноски инклинометра* | - | 1 шт. |
| Руководство по эксплуатации** | ПМГФ.401263.001РЭ | 1 экз. |
| Паспорт | ПМГФ.401263.001ПС | 1 экз. |
| * поставляется для модификаций V2D-3 ** поставляется одно на партию | ||
приведены в разделе 1.5 «Принцип действия» документа ПМГФ.401263.001РЭ «Инклинометры V2D. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
ПМГФ.401263.001ТУ «Инклинометры V2D. Технические условия».
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 27.09.2024 |
