Весы тензометрические статические ВТС-С-150, 89002-23

Назначение

Весы тензометрические статические ВТС-С-150 (далее - средство измерений, СИ) предназначены для измерений массы объектов и промышленных грузов, в том числе взвешивания самолетов.

Описание

Принцип действия средства измерений основан на преобразовании деформации упругого элемента силоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Сигнал с первичного преобразователя передается на прибор измерительный тензометрический, где происходит его преобразование в цифровой код, вывод результата измерений на дисплей прибора, и/или их передачей в виде сигнала через цифровой интерфейс связи на периферийные устройства, например, персональный компьютер.

Конструктивно средство измерений состоит из одного или нескольких (до трех) грузоприемных устройств (далее - ГПУ) и прибора измерительного тензометрического БУ 4263 (далее прибор). В свою очередь ГПУ состоит из силоизмерительного датчика ДСТ 5004-50 т (регистрационный №67554-17), подушки опорной, воспринимающей усилие от взвешиваемого объекта, и соединительного кабеля длиной до 50 м. На лицевой панели прибора находятся дисплей и клавиатура для управления СИ. Результаты измерений массы объекта выводятся для каждого ГПУ по очереди, с включением соответствующего номеру ГПУ светодиода, время составляет порядка 2 с.

СИ оснащено следующими устройствами и функциями:

-    автоматическое слежение за нулем;

-    автоматическая и полуавтоматическая установка нуля;

-    компенсация массы тары;

-    сигнализация о превышении массы взвешиваемого груза.

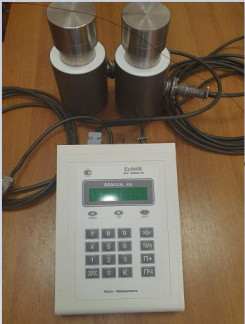

Общий вид СИ представлен на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям СИ и изменений параметров настройки и регулировки, на корпус прибора наносится защитная пломба в виде наклейки и(или) пломба с оттиском, ограничивающая доступ к переключателю настройки и регулировки. Схема пломбировки определяется исполнением средства измерений и приведена на рисунке 2.

Маркировочная табличка средства измерений крепится на боковую поверхность прибора. Данные на маркировочную табличку наносятся типографским способом и содержат следующую основную информацию по СИ:

-    наименование или товарный знак предприятия- изготовителя;

-    обозначение типа весов;

-    знак утверждения типа;

-    максимальная нагрузка (Мах);

-    минимальная нагрузка (Min);

-    действительная цена деления d, кг;

-    год выпуска и (или) заводской номер средства измерений;

-    предел допускаемой погрешности, т.

Заводской номер представляет собой набор арабских цифр и наносится типографским способом на маркировочную табличку.

Программное обеспечение

Программное обеспечение средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве прибора.

Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, измерительной информации, а также предотвращения доступа к переключателю настройки и регулировки используется пломбировка прибора;

Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.

Идентификационные данные программного обеспечения доступны для просмотра после выполнения действий, описанных в руководстве по эксплуатации на СИ.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на боковой стороне прибора, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

Таблица 4 - Комплектность средства измерений.

Сведения о методах измерений

приведены в разделе 8.1 документа «Весы тензометрические статические ВТС-С-150. Руководство по эксплуатации» ФРЛТ.5150.00.000.00 РЭ.

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерения массы»;

ТУ 28.29.31-032-68858160-2022 «Весы тензометрические статические ВТС-С-150. Технические условия».
