| Номер в госреестре | 89007-23 |
| Наименование СИ | Микроманометр |
| Обозначение типа СИ | ПМКМ-1 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе-Югре, Ямало-Ненецком автономном округе" (ФБУ "Тюменский ЦСМ&qu |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроманометр ПМКМ-1 (далее по тексту - микроманометр) предназначен для воспроизведения, хранения и передачи размера единицы разности давления, а также малых избыточных давлений при поверке и калибровке средств измерений давления различных типов в лабораторных условиях.
Микроманометр может применяться в качестве вторичного эталона по Государственной поверочной схеме для средств измерений разности давлений до 1105 Па, утвержденной Приказом Росстандарта от 31.08.2021 № 1904.
К данному описанию типа относится микроманометр зав. № 45.
Работа микроманометра основана на принципе сообщающихся сосудов, где разность между давлением воздуха (или газа) над одним сосудом компенсируется (уравновешивается) давлением, созданным столбом воды другого сосуда, находящегося под воздействием опорного (атмосферного) давления.
Микроманометр состоит из двух сосудов, подвижного и неподвижного, соединенных между собой резиновой трубкой, корпуса, преобразователя линейных перемещений, микрометра окулярного, термометра, концевых мер длины.
В составе микроманометра применяются средства измерений утвержденного типа:
- термометр лабораторный ЛТ-300 (рег. № 45379-10);
- меры длины концевые плоскопараллельные: набор № 2 (рег.№ 1712-76), меры длины 150, 150, 200, 300 мм (рег. № 37335-08);
- преобразователь линейных перемещений фотоэлектрический ЛИР-19А (рег. 5471413).
Заводской номер в формате цифрового обозначения наносится на корпус микроманометра методом наклейки.
Пломбировка отдельных частей микроманометра не предусмотрена.
Нанесение знака поверки на микроманометр не предусмотрено.

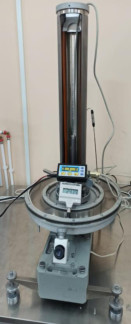

Общий вид микроманометра приведен на рисунке 1.
Место нанесения заводского номера представлено на рисунке 1.
Рисунок 1 - Общий вид микроманометра ПМКМ-1 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности давлений, Па | от 100 до 4000 |
| Пределы допускаемой абсолютной погрешности измерений разности давления, Па | ±0,2 |
| Среднее квадратическое отклонение, Па, не более | 0,08 |
| Наименование характеристики | Значение |
| Рабочая жидкость | Дистиллированная вода по ГОСТ Р 58144-2018 |
| Габаритные размеры, мм, не более | 520;320;726 |
| Масса, кг, не более | 26 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220!33 50±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура рабочей жидкости, °С - относительная влажность воздуха, % - атмосферное давление, кПа - тряска, вибрация и удары | от +18 до +22 от +18 до +22 от 40 до 80 от 84 до 106,7 должны отсутствовать |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом.
Таблица 3 - Комплект поставки
| Наименование частей | Обозначение | Количество |
| Микроманометр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в документе «Микроманометр ПМКМ-1. Паспорт», раздел 8.
Государственная поверочная схема для средств измерений разности давлений до 1105 Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904.
