| Номер в госреестре | 89010-23 |
| Наименование СИ | Трубки напорные |
| Обозначение типа СИ | Промэкоприбор |
| Изготовитель | Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трубки напорные Промэкоприбор (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.
Трубки напорные являются приемниками полного и статического давления. Принцип действия трубок основан на измерении динамического давления - разности между полным и статическим давлениями в воздушном (газовом) потоке.
Трубки напорные выпускаются в двух модификациях - Пито и Пито цилиндрическая. Трубки напорные модификации Пито выпускаются в двух исполнениях по диапазону измерений скорости воздушного (газового) потока:
- исполнение Д1 - от 2 до 30 м/с;
- исполнение Д2 - от 2 до 60 м/с.
Трубки напорные модификации Пито цилиндрическая выпускаются в одном исполнении с диапазоном измерений скорости воздушного (газового) потока от 4 до 30 м/с.
Трубка напорная модификации Пито конструктивно представляет собой две стальные трубки, большего и меньшего диаметра, согнутые под углом 90о и соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой внутренней трубки, статическое - отверстиями в стенке внешней трубки.
Трубка напорная модификации Пито цилиндрическая представляет собой две прямые стальные трубки большего и меньшего диаметра, соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается через отверстие в стенке внешней трубки, статическое давление - отверстием на торце внутренней трубки.
Трубки напорные изготавливаются из коррозионностойкой стали марки 12Х18Н10Т. Трубки имеют два штуцера, предназначенные для соединения с внешним дифференциальным манометром или микроманометром с помощью гибких шлангов.
Общий вид трубок напорных представлен на рисунках 1 и 2.

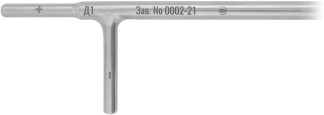

Маркировка трубок выполнена методом лазерной гравировки и содержит (рисунок 3):
- наименование предприятия-изготовителя;
- заводской номер;
- исполнение по диапазону измерений (при наличии);
- знак утверждения типа;
- знаки «+» и «-», обозначающие штуцеры приемников полного и статического давлений.
ООО^Промэкоприбор»
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация | ||
| Пито | Пито цилиндрическая | ||
| Исполнение Д1 | Исполнение Д2 | ||
| Диапазон измерений скорости воздушного (газового) потока, м/с | от 2 до 30 | от 2 до 60 | от 4 до 30 |
| Средний коэффициент преобразования динамического (скоростного) давления, Кт | от 0,95 до 1,05 | от 0,35 до 0,55 | |
| Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования динамического (скоростного) давления, % | ±3 | ±5 | |
| Наименование характеристики | Модификация | |
| Пито | Пито цилиндрическая | |
| Длина, мм | от 350 до 2000 | |
| Диаметр, мм | от 7 до 10 | |
| Длина наконечника, мм | 80 | - |
| Диаметр штуцеров, мм | от 5,8 до 6 | |
| Масса, кг, не более | 0,6 | |
| Условия эксплуатации: - диапазон рабочих температур воздушного (газового) потока, °С - температура атмосферного воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность, % | от -40 до +600 от -40 до +60 от 84,0 до 106,7 (от 630 до 800) от 5 до 95 | |
| Средняя наработка до отказа, ч, не менее | 30000 | |
| Средний срок службы, лет | 10 | |
Знак утверждения типа наносится
типографским способом на титульный лист руководства по эксплуатации и на поверхность трубки напорной методом лазерной гравировки.
Таблица 3 - Комплектность трубок напорных
| Наименование | Обозначение | Количество |
| Трубка напорная | - | 1 шт. |
| Соединительный шланг | - | 2 шт. |
| Чехол для хранения и транспортировки | - | 1 шт. |
| Паспорт | ПЛЦК.408833.001 ПС | 1 экз. |
приведены в документе ПЛЦК.408833.001 ПС «Трубки напорные Промэкоприбор. Паспорт», раздел 8 «Подготовка к работе и порядок работы».
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ПЛЦК.408833.001 ТУ « Трубки напорные Промэкоприбор. Технические условия».
| Зарегистрировано поверок | 224 |
| Поверителей | 5 |
| Актуальность данных | 17.09.2024 |
