| Номер в госреестре | 89015-23 |
| Наименование СИ | Весы электронные рольганговые специальные |
| Обозначение типа СИ | ВЭРС-1 |
| Изготовитель | Общество с ограниченной ответственностью "Инжиниринг Строительство Обслуживание" филиал в г. Братск (ООО "ИСО" филиал в г. Братск), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные рольганговые специальные ВЭРС-1 (далее - весы) предназначены для измерения массы чушек из алюминия и его сплавов.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в цифровой электрический сигнал (цифровой код), изменяющийся пропорционально массе груза. Цифровые коды с датчиков поступают в терминал, где на их основе вычисляется значение массы груза, которое отображается на цифровом табло терминала.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), представляющего собой грузоприемную раму с цепным транспортером, которая опирается на четыре датчика весоизмерительных тензорезисторных SLB615D-1100 C3 (регистрационный номер 71699-18), производства «Mettler-Toledo (Changzhou) Precision Instrument Ltd», Китай, терминала IND570 производства «Mettler-Toledo GmbH», Швейцария, кабелей линий связи датчиков с терминалом. Терминал помещен в шкаф для обеспечения особого диапазона рабочей температуры.
К весам данного типа относятся весы электронные рольганговые специальные ВЭРС-
1 с зав. №01.

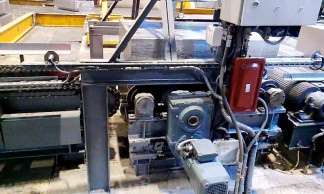

Общий вид ГПУ весов представлен на рисунке 1.
Общий вид и схема пломбировки от несанкционированного доступа терминала IND570 представлены на рисунке 2.
.... ООО
• 5700 Sol
1 571 t PTl 1 ■ *1
гжда 00#
Маркировочная табличка, расположенная на ГПУ, содержит следующую информацию:
- знак утверждения типа;
- обозначение весов;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- заводской номер, состоящий из двух цифр;
- год выпуска;
- наименование предприятия изготовителя.
Знак поверки на весы не наносится.
Программное обеспечение (ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который вызывается из меню системы управления и отображается на индикаторе терминала.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой, наносимой на крышку коробки терминала, предотвращающей доступ к переключателю юстировки.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 3.00.0003 |
| Цифровой идентификатор ПО | -* |
| *- данные не доступны, так как ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Уровень защищенности встроенного ПО терминала соответствует высокому уровню по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка весов (Max), кг | 1000 |
| Минимальная нагрузка весов (Min), кг | 10 |
| Поверочный интервал весов (е), кг | 0,5 |
| Действительная цена деления (d), кг | 0,5 |
| Число поверочных интервалов (n) | 2000 |
| Пределы допускаемой абсолютной погрешности (mpe), кг: | |
| для нагрузки m, кг 10 < m < 250 250 < m < 1000 | ±0,5 ±1,0 |
Таблица 3 - Технические характеристики
| Диапазон рабочих температур, °С | |
| - терминала IND570 | от -10 до + 40 |
| - ГПУ весов | от -20 до + 40 |
| Потребляемая мощность, ВА, не более | 60 |
| Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Габаритные размеры ГПУ весов, мм, не более | |
| - длина | 1200 |
| - ширина | 1150 |
| - высота | 775 |
| Масса ГПУ весов, кг, не более | 1400 |
наносится методом лазерной гравировки на маркировочную табличку и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность весов
| Наименование | Обозначение | Количество |
| Весы в сборе: | ВЭРС-1 | 1 комплект |
| Грузоприемная платформа | - | 1 шт. |
| Датчики весоизмерительные тензорезисторные | SLB615D-1000 C3 | 4 шт. |
| Терминал | IND570 | 1 шт. |
| Руководство по эксплуатации весов (совмещенное с паспортом) | ВЭРС-1.РЭ | 1 экз. |
| Руководство по эксплуатации на терминал IND570 | - | 1 экз. |
| Методика поверки | - | 1 экз. |
изложены в разделе 7 «Подготовка весов к работе и работа с весами» документа «Весы электронные рольганговые специальные ВЭРС-1. Руководство по эксплуатации (совмещенное с паспортом). ВЭРС-1.РЭ».
лист № 4 всего листов 4
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г.№ 1622.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
