| Номер в госреестре | 89018-23 |
| Наименование СИ | Приборы для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | HBA |
| Изготовитель | Top Auto S.r.l., Италия |
| Год регистрации | 2023 |
| Срок свидетельства | 15.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров света фар автотранспортных средств HBA (далее -приборы) предназначены для:
- измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости;
- измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света;
- измерений силы света.
Действие приборов основано на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы. Экран располагается за линзой в ее фокальной плоскости.
Измерение углов наклона светотеневой границы пучка ближнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, а также углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка ближнего света фар производится с помощью подвижного экрана, совмещенного с оцифрованной шкалой, приводимого в движение кулачковым механизмом.
Одновременно с помощью оптоэлектронного датчика измеряется сила света.
Приборы конструктивно состоят из:
1. Оптической камеры, в которой размещены: линза, измерительный экран со оптической шкалой углов наклона светотеневой границы пучка, привод изменения высоты экрана. В камере в плоскости экрана расположен оптоэлектронный датчик силы света от внешних световых приборов автомототранспортных средств, жидкостный уровень для фиксации оптической оси камеры в вертикальной плоскости, переключатели режимов индикации силы света.
2. Нижней платформы на колесах.
3. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором.
4. Педали тормозного устройства для фиксации прибора в выбранной точке относительно автомототранспортного средства.
5. Ориентирующего устройства, состоящего из подвижного элемента крепления на вертикальной направляющей стойке приборов, с помощью которого на стойке размещается одно из двух визирующих приспособлений: зеркало с реперной линией или лазерный визир.
К приборам данного типа относятся приборы для измерений параметров света фар автотранспортных средств HBA, модификаций 19, 24, 26, 29, 30, 40 и MANTA.
Структура условного обозначения приборов: HBAXXABCDEF, расшифровка обозначения представлена в Таблице 1.
Расшифровка индексов в названиях модификаций приведена в таблице 1.
Таблица 1 - Расшифровка индексов
| Обозначение | Расшифровка обозначения |
| HBA | Обозначение типа |
| XX | Обозначение модификации Принимает значения: 19, 24, 26, 29, 30, 40 и MANTA |
| A | Принимает значения: D - Прибор оснащен цифровым люксметром DUAL - Прибор предназначен для измерений параметров фар автомобилей с наклонным участком светотеневой границы в правой части пучка ближнего света фар и фар автомобилей без наклонного участка светотеневой границы ближнего света фар E - Прибор оснащен цифровым дисплеем TOUCH - Прибор оснащен сенсорным цифровым дисплеем |
| B | Принимает значения: Z - Оптическая линза прибора выполнена из органического стекла |
| C | Принимает значения: PR - Прибор оснащен встроенным принтером R - Прибор оснащен платформой, предназначенной для перемещения по рельсам S - Прибор оснащен индикатором состояния на направляющей стойке |
| D | Принимает значения: L1 - Прибор оснащен лазерной центрирующей системой L2 - Прибор оснащен лазерной центрирующей системой и лазерным визиром |
| E | Принимает значения: LX - Прибор предназначен для измерений силы света фар со светодиодными и ксеноновыми лампами |
| F | Принимает значения: _grey - Корпус прибора имеет серую крышку оптической камеры вместо синей |
Заводской номер приборов в числовом формате указывается на маркировочной наклейке, расположенной на задней панели оптической камеры.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид приборов для измерений параметров света фар автотранспортных средств HBA представлен на рисунках 1-6.
Место расположения и общий вид маркировочной таблички представлен на рисунках 7-8.

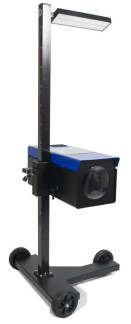

Рисунок 1 - Общий вид модификаций 19D, 19D_grey, 19DLX, 19DLX_grey, 19DZLX_grey
Место расположения маркировочной таблички
jnP/tufn
Рисунок 7 - Место расположения маркировочной таблички
TOP AUTO S.r.l.
Viale del Lavoro. 40 Coloynola ai Colli • itjiy Tel+39 045.6170025
HEADLIGHT BEAM TESTER
SERIAL Nil Ml CONSTRUCTION YEAR 2021
Место указания заводского номера
Рисунок 9 - Место нанесения пломбы
Для работы с устройствами используется встроенное метрологически значимое программное обеспечение (далее - ВПО), устанавливаемое во внутреннюю память стендов, которое используется для управления процессом измерений и отображения результатов измерений.
Программное обеспечение для приборов модификаций 19, 26, MANTA устанавливается изготовителем во внутреннюю память стендов при их производстве. После этого программное обеспечение не может быть идентифицировано, модифировано или загружено повторно.
Уровень защиты ПО модификаций 29, 30, 40 «средний», модификаций 19, 26, MANTA «низкий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ВПО приведены в таблице 2
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | ВПО | |||
| Модификация | 19, 26, MANTA | 29 | 30 | 40 |
| Номер версии (идентификационный номер ПО) | не ниже ASCTF-USB 1.0 | не ниже 1.0 | не ниже V5.2 | |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | 19, 26, 29, 30, MANTA | 40 |
| Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | от 0°00' (00 мм/10 м) до 2°20,8' (410 мм/10 м) (от 0 % до 4,1 %) | от -1°09' (-200 мм/10 м) до 4°36' (800 мм/10м) (от -2 % до 8 %) |
| Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости | ±3,5' (±10 мм/10 м) (± 0,1 %) | |
| Пределы допускаемой абсолютной погрешности измерения углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | ±3,5' (±10 мм/10 м) (± 0,1 %) | |
| Диапазон измерений силы света фар, кд | от 200 до 110000 | |
| Пределы допускаемой относительной погрешности измерений силы света фар, % | ±7 | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная высота измерений, мм | 1660 |
| Минимальная высота измерений, мм | 250 |
| Напряжение переменного тока, В | от 9 до 12 |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Габаритные размеры в сборе (ДхШхВ), мм, не более | 630x750x1760 |
| Масса прибора, кг, не более | 36 |
наносится на корпус оптической камеры приборов методом печати на маркировочной наклейке. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров света фар автотранспортных средств | HBA | 1 шт. |
| Комплект принадлежностей и приспособлений | - | 1 комплект |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделах:
- «Проверка ближнего света фар» «Прибор для измерений параметров света фар автотранспортных средств HBA19, HBA24, HBA26, HBA MANTA. Инструкция по эксплуатации»;
- «Порядок проверки света фар» «Прибор для измерений параметров света фар автотранспортных средств HBA29, HBA30. Руководство по эксплуатации»;
- «Проверка и/или регулировка фар» «Прибор для измерений параметров света фар автотранспортных средств HBA40. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3460;
Приказ Министерства Транспорта от 9 июля 2020 г. № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»;
ГОСТ 33997-2016 «Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки»;
Пункт 12.5 Постановления Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
«Стандарт предприятия. Приборы для измерений параметров света фар автотранспортных средств HBA».
| Зарегистрировано поверок | 58 |
| Поверителей | 6 |
| Актуальность данных | 17.09.2024 |
