Комплекс измерительно-вычислительный "Ачинск-Ж4_М1", 89021-23

Назначение

Комплекс измерительно-вычислительный «Ачинск-Ж4_М1» (далее - комплекс) предназначен для измерений массы светлых нефтепродуктов при наполнении железнодорожных цистерн, управления процессом налива нефтепродуктов, а также проведения учетно-расчетных операций при отгрузке нефтепродуктов.

Описание

Принцип действия комплекса основан на прямом методе динамических измерений по ГОСТ 8.587-2019 с применением преобразователей массового расхода.

Комплекс представляет собой единичный экземпляр средства измерений, спроектированный для конкретного объекта из компонентов серийного изготовления. Монтаж и наладка комплекса осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.

Комплекс состоит из двух подъездных путей. На каждом пути для одновременной загрузки двух железнодорожных цистерн светлыми нефтепродуктами находятся по два поста налива, состоящие из оборудованной гидроприводом тележки, на которой смонтировано по одной наливной трубе. Каждая из труб подключается к одному из пяти наливных коллекторов с помощью шарнирного соединителя.

Комплекс имеет распределённую иерархическую трёхуровневую структуру и включает в себя следующие компоненты (по ГОСТ Р 8.596-2002):

1)    измерительные компоненты (нижний уровень) - счётчики-расходомеры массовые МИР (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № в ФИФ) 68584-17);

2)    комплексные компоненты (средний уровень):

-    контроллер программируемый SIMATIC S7-300 (рег. № в ФИФ 15772-06);

-    контроллеры программируемыеSIMATICS7-400Hс устройствами распределенного ввода вывода SIMATICET200 (рег. № в ФИФ22734-06);

3)    вычислительные компоненты (верхний уровень):сервер и два автоматизированных рабочих места (АРМ) оператора на базе промышленных компьютеров SIMATIC Rack PC 547B;

4)    связующие компоненты - технические устройства и средства связи, используемые для передачи сигналов, несущих измерительную информацию от одного компонента другому;

5)    вспомогательные компоненты - устройства верхнего налива, трубопроводы, клапаны, источники питания, запорная арматура, счетчик-расходомер массовый Micro Motion мод. CMF (рег. № в ФИФ 45115-10) и другие.

Управление маневрированием и сменой нефтепродукта реализовано на базе контроллера программируемого SIMATIC S7-400H.

Управление отгрузкой и регистрацией партий продуктов, реализовано на базе контроллера программируемого SIMATIC S7-300 и обеспечивает отгрузку продукта по всем постам налива с фиксацией отпущенной дозы как на регистрирующем устройстве (принтере) так и в энергонезависимой памяти (флэш-карте).

Комплекс обеспечивает выполнение следующих функций:

-    управление маневрированием;

-    управление сменой нефтепродукта;

-    управление режимом отпуска нефтепродукта;

-    сбор и обработку измерительной информации;

-    сбор и регистрацию информации о состоянии и срабатывании защит и блокировок;

-    архивирование истории изменения параметров технологического процесса;

-    отображение информации о текущих параметрах процесса налива в виде графических мнемосхем;

-    - отображение информации об истории процесса налива в виде трендов;

-    ограничение доступа к возможности изменения параметров налива только авторизованным пользователем,

-    расчёт и хранение данных для формирования отчётов;

-    формирование отчетных документов;

-    передачу данных в автоматизированную информационную систему учета и контроля движения нефтепродуктов в топливопроводящей сети (АИС ТПС) по локальной сети Ethernet по протоколу TCP/IP.

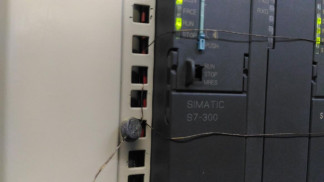

Для предотвращения изменений метрологических характеристик комплекса предусмотрено пломбирование места установки контроллера SIMATIC S7-300 в шкафу управления свинцовой пломбой, установленной на контровочной проволоке пропущенной через отверстия корпуса шкафа управления, как показано на рисунке 1.

Программное обеспечение

Программное обеспечение (далее - ПО) комплекса, обеспечивающее реализацию функций комплекса, состоит из встроенного ПО контроллеров программируемых SIMATICS7-300, SIMATICS7-400Н, ПО сервера и АРМ оператора.

ПО сервера и АРМ оператора функционирует в SCADA-системе SIMATICWinCC, осуществляет отображение технологических параметров процесса, состояние оборудования и запорно-регулирующей арматуры в виде таблиц и мнемосхем, оперативное управление процессом налива, ведение архивов, автоматизированное создание сопроводительной документации на отгруженные нефтепродукты.

Встроенное ПО контроллеров разработано в системе программирования SIMATICSTEP 7 и осуществляет автоматизированный сбор, обработку в соответствии с заложенными алгоритмами и передачу измерительной информации на сервер и АРМ оператора.

Метрологически значимой частью программного обеспечения является программный блок «FCП1»проекта «S7300_Print» в контроллере программируемом SIMATICS7-300, осуществляющий обработку измерительной информации.

Идентификационные данные метрологически значимой части ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-

2014.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе МИ 3244-2018 «ГСИ. Масса нефтепродуктов. Методика измерений в железнодорожных цистернах», аттестованном ФГУП «ВНИИР», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № ФР.1.29.2019.32724.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
