| Номер в госреестре | 89034-23 |
| Наименование СИ | Измерители параметров окружающей среды беспроводные цифровые |
| Обозначение типа СИ | АС |
| Изготовитель | Индивидуальный предприниматель Удод Алексей Сергеевич (ИП УДОД А.С.), г. Томск |
| Год регистрации | 2023 |
| Срок свидетельства | 17.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров окружающей среды беспроводные цифровые АС (далее -измерители) предназначены для измерений температуры и относительной влажности окружающего воздуха.
Принцип действия измерителей основан на измерении температуры и относительной влажности окружающего воздуха комбинированным датчиком, аналогоцифровом преобразовании и обработке полученного сигнала и передачи его на микропроцессор измерителя для последующего отображения на дисплее или передачи по радиоканалу в беспроводную сеть по протоколу Anron Automation Protocol.
Измерители состоят из пластмассового корпуса и, размещенных внутри него микропроцессорного блока, источника питания, блока радиоканала. В зависимости от модификации комбинированный датчик температуры и относительной влажности может находиться внутри корпуса измерителя или в измерительном зонде.
Измерители имеют следующие модификации: АС-1400, АС-1601 и АС-15Х1, отличающиеся между собой наличием измерительных зондов температуры и относительной влажности, наличием гермоввода или разъема для зонда1, наличием сенсоров освещенности и относительного атмосферного давления, наличием термометра сопротивления, исполнением измерителей по рабочей температуре эксплуатации дисплея.
Измерители выпускаются в модификациях и с отличиями, указанными в таблице 1.
Общий вид измерителей и обозначения мест нанесения знака поверки, заводского номера и знака утверждения типа представлены на рисунках 1, 2 и 3.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на боковую стенку измерителя в виде наклейки и представляет собой набор из четырех арабских цифр с префиксом S/N.
Маркировка, обеспечивающая идентификацию модификации средства измерений, наносится на боковую стенку измерителя в виде наклейки и представляет собой набор текстовых строк с указанием технических условий, наименования производителя, сокращения «измеритель АС» и штрих-кода с кодировкой модификации измерителя и месяца и года его изготовления. Внешний вид маркировочной наклейки представлен на рисунке 4.
Пломбирование измерителей не предусмотрено.
| Обозначение модификации | Коды в обозначении и их значения | |||||
| Х | Y | Z | А | В | С | |
| АС-1400 | — | — | — | — | — | — |
| АС-1601-ВС | — | — | — | — | 0» или «1» | 0» или «1» |
| AC-15X1-YZABC | «0» - от -10 °С до +70 °С; «1» - от -40 °С до +70 °С | «G» или «R» | ли *9 ^ *3 | «1» | ||
Примечание: В таблице приняты следующие обозначения:
X - исполнение измерителя по рабочей температуре эксплуатации для дисплея Y - гермоввод или разъем для зонда1
Z - количество измерительных зондов температуры и относительной влажности воздуха А - наличие термометра сопротивления PtlOO (класс допуска А)
В - наличие сенсора освещенности
С - наличие сенсора относительного атмосферного давления_

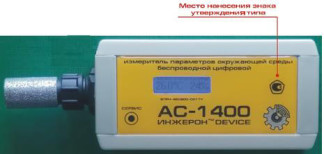

Рисунок l - Общий вид средства измерений и обозначения места нанесения знака
утверждения типа для АС-1400
1501-R21 112022
Рисунок 7 - Внешний вид маркировочной наклейки Программное обеспечение
Измерители имеют встроенное программное обеспечение (ПО), установленное во внутренней памяти измерителя на предприятии-изготовителе, изменение которого невозможно без применения специализированного оборудования производителя. ПО осуществляет обработку результатов измерений поступающих от датчика температуры и относительной влажности, их отображение на дисплее измерителя и передачу по радиоканалу в беспроводную сеть по протоколу Anron Automation Protocol.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АС-1400 ver.x.x.x.bin (для модификаций АС1400) АС-1601 ver.x.x.x.bin (для модификаций АС-1601) АС-1501 ver.x.x.x.bin (для модификаций АС1501) АС-1511 ver.x.x.x.bin (для модификаций АС1511) АС-1501г* ver.x.x.x.bin (для модификаций АС1501) АС-1511г* ver.x.x.x.bin (для модификаций АС1511) |
| Номер версии (идентификационный номер) ПО | не ниже 3.4.0 |
| Цифровой идентификатор ПО | - |
| * Согласно ТУ 26.51.12-002-0197397360-2022 для измерителей с функцией ретрансляции сигнала; x.x.x - идентификационный номер версии ПО | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +70 |
| Пределы допускаемой абсолютной погрешности измерений температуры (для измерителей, оснащенных зондом1 и/или зондом2, и/или термометрами сопротивления Pt100), °С: а) от -40 до -20 включ. | ±1,2 |
| б) св. -20 до +10 включ. | ±0,7 |
| в) св. +10 до +40 включ. | ±0,5 |
| г) св. +40 до +70 включ. | ±0,7 |
| Диапазон измерений относительной влажности, % | от 10 до 95 |
| Пределы допускаемой абсолютной погрешности измерений влажности (для измерителей, оснащенных зондом1 и (или) зондом2), %: а) от 10 до 80 включ. | ±3 |
| б) св. 80 до 95 включ. | ±4 |
| Наименование характеристики | Значение | ||
| АС-1400 | АС-1601 | АС-15Х1 | |
| Габаритные размеры средства измерений, мм, не более*: - высота - ширина - длина | 55 115 30 | 115 145 60 | 70 140 30 |
| Масса, кг, не более | 0,1 | 0,3 | 0,25 |
| Время непрерывной работы, ч | круглосуточное | ||
| Средняя сила тока, потребляемого измерителем, при напряжении питания от 3,0 до 4,0 В, мкА | 300 | 600 | 600 |
| Средняя сила тока, потребляемого измерителем, при напряжении питания от 1,8 до 2,0 В, мкА | 600 | 1200 | 1200 |
| Степень защиты, обеспечиваемой оболочкой по ГОСТ 14254-2015 (1ЕС 60529:2013) | IP30 | IP30 | IP56 |
| Напряжение постоянного тока, В (2 батареи типа АА номинальное напряжение 1,5 В) | от 1,5 до 4,0 | ||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +60 98 | ||
| Средний срок службы, лет, не менее | 5 | ||
| Средняя наработка на отказ, ч, не менее | 36000 | ||
| * Без внешних подключений | |||
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации печатным методом и на лицевую панель измерителя посредством наклейки.
Комплектность измерителей приведена в таблице 5.
Таблица 5 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Измеритель параметров окружающей среды беспроводной цифровой АС | — | 1 |
| Измерительный зонд температуры и относительной влажности | — | 1 |
| Удлинитель зонда* | — | 1 |
| Антенна внешняя 2,4 ГГц, 2дБ | — | 1 |
| Батарея питания типа АА 1,5 В | — | 2 |
| Кронштейн | — | 1 |
| Саморез | — | 2 |
| Руководство по эксплуатации*** | ВПРН.460800. 001.РЭ ВПРН.460800. 002.РЭ ВПРН.460800. 003.РЭ | 1 экз. |
| *Опционально; **Только для модификаций АС-15Х1, АС-1601; ***Обозначение руководства по эксплуатации зависит от модификации измерителя | ||
приведены в руководстве по эксплуатации (раздел 7 «Порядок работы»).
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.12-002-0197397360-2022 «Измерители параметров окружающей среды беспроводные цифровые серии АС. Технические условия».
| Зарегистрировано поверок | 14 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
