| Номер в госреестре | 89035-23 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | Точинтех |
| Изготовитель | GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 17.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры Точинтех (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры изготавливаются следующих типов:
- МК - гладкие для измерений наружных размеров изделий;
- МЛ - листовые с циферблатом для измерений толщины листов и лент. Измерительная поверхность микрометрического винта микрометра - плоская, а измерительная поверхность пятки
- сферическая. Микрометр с диапазоном измерений от 0 до 25 мм может быть изготовлен со сферической измерительной поверхностью микровинта;
- МТ - трубные для измерений толщины стенок труб. Измерительная поверхность микрометрического винта - плоская, а измерительная поверхность пятки - сферическая;
- МЗ - зубомерные для измерений длины общей нормали зубчатых колес с модулем
от 1 мм;
- МГ - микрометрические головки для измерений перемещений;
- МП - микрометры для измерений толщины проволоки.
Микрометры (кроме типа МГ) состоят из скобы, в которую с одной стороны установлена микрометрическая головка с измерительной поверхностью, а с другой - неподвижная пятка. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Для закрепления микрометрического винта имеется стопорное устройство или без него.
Микрометры типа МГ представляют собой микрометрическую головку с устройством (трещотка, фрикцион), обеспечивающем постоянство измерительного усилия в заданных пределах. Применяется в качестве отсчетного устройства в стендах и приспособлениях.
Микрометры изготавливаются:
- с отсчетом показаний по шкалам стебля и барабана;
- с отсчетом показаний по шкалам стебля и барабана с нониусом;
- с отсчетом показаний по электронному цифровому устройству.
Для установки в начальное положение микрометры типа МК с нижним пределом диапазона измерений 25 мм и более комплектуются установочными мерами. Измерительные поверхности установочных мер длиной до 300 мм плоские, а более 300 мм - сферические.
Для установки в начальное положение микрометры типа МЗ с нижним пределом диапазона измерений 25 мм и более комплектуются плоскопараллельными концевыми мерами длины класса точности 3 по ГОСТ 9038-90.
Микрометры изготавливаются классов точности 1 и 2, отличающиеся метрологическими характеристиками.
Пример условного обозначения модификаций микрометров:
- для микрометра типа МК с отсчетом показаний по шкалам стебля и барабана, с диапазоном измерений от 25 до 50 мм, класса точности 1:
МК50-1
- для микрометра типа МГ с отсчетом показаний по шкалам стебля и барабана с нониусом с диапазоном измерений от 0 до 25 мм, класса точности 2:
МГ Н25-2
- для микрометра типа МК с отсчетом показаний по электронному цифровому устройству с диапазоном измерений от 50 до 75 мм, класса точности 2:
МК Ц75-2
К данному типу средств измерений относятся микрометры торговой марки «Точинтех».
Логотип точинтех наносится на паспорт микрометров типографским методом, на теплоизоляционную накладку, скобу или барабан микрометрической головки микрометра краской или лазерной маркировкой.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, а также диапазон измерений, значения отсчетов по шкалам стебля и барабана и по шкалам стебля и барабана с нониусом наносятся на теплоизоляционную накладку, скобу или микрометрическую головку краской или лазерной маркировкой в местах, указанных на рисунках 1-23.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

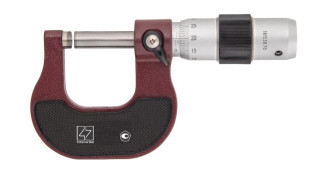

Общий вид микрометров указан на рисунках 1-23.
Место нанесения заводского номера
Место нанесения знака утверждения типа
■ 11-
Место нанесения заводского номера
| 0.001mm | Место нанесения знака | |
| 75- 100mm та | утверждения типа |
| • | |||
| г | 1 6\ | Место нанесения заводского номера | |
Место нанесения знака утверждения типа
О - 25mm 0.001mm
0.01mm 0-25mm ^
Место нанесения знака утверждения типа
Место нанесения заводского номера
mi-
Место нанесения заводского номера
0.01mm 0-25mm &
Место нанесения знака утверждения типа
II ■ V
| Г7Р | i | заводского номера | |
| & '■5г точиктп ^ 0-25mm 0.001mm | щ— | Место нанесения знака | |
| ь. | w | утверждения типа |
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 23 - Общий вид микрометров типа МП с отсчетом показаний по электронному цифровому устройству с указанием мест нанесений заводского номера и знака утверждения типа
Таблица 1 - Значение отсчета показаний микрометров
| Тип микрометра | Значение отсчета показаний | ||
| по шкалам стебля и барабана, мм | по шкалам стебля и барабана с нониусом, мм | по электронному цифровому устройству, мм | |
| МК | 0,01 | 0,001 | 0,001 |
| МЛ | 0,01 | 0,001 | 0,001 |
| МТ | 0,01 | 0,001 | 0,001 |
| МЗ | 0,01 | 0,001 | 0,001 |
| МГ | 0,01 | 0,001 | 0,001 |
| МП | 0,01 | 0,001 | 0,001 |
Таблица 2 - Диапазоны измерений, классы точности микрометров, шаг микрометрического винта
| Тип | Диапазон измерений микрометра с отсчетом показаний, мм | Шаг | ||||
| микрометра | по шкалам стебля и | по шкалам | по электронному | микрометр | ||
| барабана | классов | стебля и | цифровому устройству | ического | ||
| точности | барабана с | классов точности | винта, мм | |||
| 1 | 2 | нониусом | 1 | 2 | ||
| МК | От 0 до 25 От 25 до 50 От 50 до 75 От 75 до 100 | |||||
| От 100 до 125 | ||||||
| От 125 до 150 | ||||||
| От 150 до 175 | ||||||
| От 175 до 200 | 0,5 | |||||
| От 200 до 225 | ||||||
| От 225 до 250 | ||||||
| От 250 до 275 | ||||||
| От 275 до 300 | ||||||
| От 300 до 400 | ||||||
| От 400 до 500 | - | |||||
| От 500 до 600 | ||||||
| МЛ | - | От 0 до 5 От 0 до 10 От 0 до 25 | 1,0 | |||
| МТ | От 0 до 25 | |||||
| МЗ | От 0 до 25 От 25 до 50 От 50 до 75 | |||||
| От 75 до 100 | 0,5 | |||||
| МГ | От 0 до 15 От 0 до 25 | |||||
| - | От 0 до 50 | - | ||||
| МП | От 0 до 10 | |||||
| Тип микрометра | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более |
| МК; МГ; МП | От 5 до 10 | 2 |
| МЛ, МТ; МЗ | От 3 до 7 |
Таблица 4 - Пределы допускаемой абсолютной погрешности измерений микрометров в любой точке диапазона измерений при нормируемом измерительном усилии, указанном в таблице 3, и температуре, не превышающей значений, указанных в таблице 10
| Тип микро- | Диапазон измерений | Пределы допускаемой абсолютной погрешности микрометра, мкм, с отсчетом показаний | ||||
| метра | микрометра, мм | по шкалам стебля и барабана классов точности | по шкалам стебля и барабана с | по электронному цифровому устройству классов точности | ||
| 1 | 2 | нониусом | 1 | 2 | ||
| МК | От 0 до 25 | ±2,0 | ±2,0 | |||
| От 25 до 50 | ±4,0 | ±2,0 | ±4,0 | |||
| От 50 до 75 | ±2,5 | |||||
| От 75 до 100 | ±3,0 | |||||
| От 100 до 125 | ±3,0 | |||||
| От 125 до 150 | ±3,0 | ±5,0 | ||||
| От 150 до 175 | ||||||
| От 175 до 200 | ||||||
| От 200 до 225 | ||||||
| От 225 до 250 | ±4,0 | ±6,0 | ±4,0 | - | ||
| От 250 до 275 | ||||||
| От 275 до 300 | ||||||
| От 300 до 400 | ±5,0 | ±8,0 | ||||
| От 400 до 500 | - | |||||
| От 500 до 600 | ±6,0 | ±10,0 | ||||
| МЛ | От 0 до 5 | |||||
| От 0 до 10 | - | ±4,0 | ±2,0 | ±4,0 | ||
| От 0 до 25 | ±2,0 | |||||
| МТ | От 0 до 25 | ±2,0 | ||||
| МЗ | От 0 до 25 | |||||
| От 25 до 50 | ±4,0 | ±5,0 | ±3,0 | ±5,0 | ||
| От 50 до 75 | ±3,0 | |||||
| От 75 до 100 | ||||||
| МГ | От 0 до 15 | ±1,5 | ±3,0 | ±2,0 | ±2,0 | ±3,0 |
| От 0 до 25 | ||||||
| От 0 до 50 | - | ±4,0 | - | - | - | |
| МП | От 0 до 10 | ±2,0 | ±2,0 | ±2,0 | ±4,0 | |
| Тип микрометра | Допуск плоскостности измерительных поверхностей микрометра, мкм, классов точности | |
| 1 | 2 | |
| МК, МЛ; МТ; МГ; МП | 0,6 | 0,9 |
| МЗ | 0,9 | |
| Примечание: Для микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом допуск плоскостности измерительных поверхностей должен соответствовать нормам класса точности 1 | ||
Таблица 6 - Допуск параллельности плоских измерительных поверхностей микрометров типов МК, МЗ
| Тип микрометра | Диапазон измерений микрометра, мм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм, классов точности | |
| 1 | 2 | ||
| МК | От 0 до 25 | 1,5 | 2,0 |
| От 25 до 50 | 2,0 | ||
| От 50 до 75 | 3,0 | 3,0 | |
| От 75 до 100 | |||
| От 100 до 125 | 4,0 | ||
| От 125 до 150 | |||
| От 150 до 175 | |||
| От 175 до 200 | |||
| От 200 до 225 | 4,0 | 6,0 | |
| От 225 до 250 | |||
| От 250 до 275 | 5,0 | 8,0 | |
| От 275 до 300 | |||
| От 300 до 400 | |||
| От 400 до 500 | 7,0 | 10,0 | |
| От 500 до 600 | 12,0 | ||
| МЗ | От 0 до 25 | 2,0 | 2,0 |
| От 25 до 50 | |||
| От 50 до 75 | 3,0 | 3,0 | |
| От 75 до 100 | |||
| Примечание: 1. На расстоянии до 0,5 мм от краев измерительных поверхностей допускаются завалы; 2. Для микрометров с отсчетом показаний по шкалам стебля и барабана с нониусом допуск параллельности измерительных поверхностей должен соответствовать нормам класса точности 1 | |||
| Номинальный размер установочных мер, мм | Допускаемое отклонение длины установочных мер от номинального размера микрометров класса точности, мкм | Суммарный допуск плоскостности и параллельности измерительных поверхностей установочных мер, мкм | |
| 1 | 2 | ||
| 25; 50; 75 | ±1,0 | ±1,5 | 0,50 |
| 100; 125 | ±1,2 | ±2,0 | 0,75 |
| 150;175 | 1,00 | ||
| 200; 225; 250;275 | ±1,5 | 1,50 | |
| 325; 375; 425; 475 | ±2,0 | ±3,5 | - |
| 525;575 | ±4,0 | - | |
Таблица 8 - Габаритные размеры и масса микрометров
| Тип микрометра | Диапазон измерений, мм | Габаритные размеры (ДхШхВ), мм, не более | Масса, кг, не более |
| МК | От 0 до 25 | 129х57х20 | 0,30 |
| От 25 до 50 | 162х73х20 | 0,45 | |
| От 50 до 75 | 189х88х20 | 0,60 | |
| От 75 до 100 | 208х106х20 | 0,80 | |
| От 100 до 125 | 243х122х20 | 1,00 | |
| От 125 до 150 | 271х138х20 | 1,10 | |
| От 150 до 175 | 299х156х20 | 1,65 | |
| От 175 до 200 | 326х173х20 | 1,80 | |
| От 200 до 225 | 351х200х20 | 1,90 | |
| От 225 до 250 | 370х220х20 | 2,00 | |
| От 250 до 275 | 417х235х20 | 2,20 | |
| От 275 до 300 | 443х249х20 | 2,30 | |
| От 300 до 400 | 585х411х40 | 2,60 | |
| От 400 до 500 | 691х455х40 | 4,10 | |
| От 500 до 600 | 795х546х40 | 5,20 | |
| МЛ | От 0 до 5 | 125х116х57 | 0,30 |
| От 0 до 10 | 125х116х57 | 0,30 | |
| От 0 до 25 | 142х116х57 | 0,35 | |
| МТ | От 0 до 25 | 128х57х20 | 0,20 |
| МЗ | От 0 до 25 | 128х57х25 | 0,25 |
| От 25 до 50 | 155х76х25 | 0,50 | |
| От 50 до 75 | 178х90х25 | 0,85 | |
| От 75 до 100 | 204х108х25 | 0,90 | |
| МГ | От 0 до 15 | 115х30х30 | 0,11 |
| От 0 до 25 | 119х20х20 | 0,14 | |
| От 0 до 50 | 185х30х30 | 0,40 | |
| МП | От 0 до 10 | 95х20х20 | 0,10 |
| Наименование характеристики | Значение |
| Расстояние от стебля до измерительной кромки барабана, мм, не более | 0,45 |
| Расстояние от торца конической части барабана до начального штриха шкалы стебля, мм, не более | 0,15 |
| Зазор между концом стрелки и шкалой циферблата микрометров типа МЛ, мм, не более | 0,7 |
| Перекос плоской измерительной поверхности микрометрического винта, закрепленного стопорным устройством, микрометров типа МК, мкм, для микрометров с верхними пределами диапазонов измерений: - до 100 мм включ. - св. 100 мм | 1 2 |
| Параметр шероховатости Яа измерительных поверхностей микрометра и установочных мер по ГОСТ 2789-73, мкм, не более | 0,08 |
Таблица 10 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С, для микрометров с верхним пределом диапазона измерений: - до 150 мм включ. - св. 150 до 500 мм включ. - св. 500 до 600 мм - относительная влажность воздуха, % | От +16 до +24 От +17 до +23 От +18 до +22 58±20 |
наносится на теплоизоляционную накладку, расположенную на скобе, на скобу микрометра или на микрометрическую головку краской или лазерной маркировкой в местах, указанных на рисунках 1 -23, и на титульный лист паспорта типографским методом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр | - | 1 шт. |
| Элемент питания для микрометров с электронным цифровым устройством | - | 1 шт. |
| Установочная мера для микрометров с нижним пределом диапазона измерений от 25 мм типов МК и МЗ | - | 1 компл. |
| Ключ (кроме микрометров с электронным цифровым устройством) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы» паспорта микрометров.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 6507-90 Микрометры. Технические условия.
