| Номер в госреестре | 89037-23 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | jProbe IQ |
| Изготовитель | SHENZHEN JEET TECHNOLOGY CO., LTD, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 17.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные jProbe IQ (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов при проведении обследований объектов и деталей.
Принцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.
Видеоэндоскопы состоят из электронного блока с дисплеем с функциональными кнопками, сменного зонда и сменной аккумуляторной батареи.
Сменные зонды отличаются диаметром (3,9 или 6 мм), ориентацией выходной апертуры относительно оси зонда (прямой, боковой) и длиной. Структура условного обозначения сменного зонда: 4-[XX]-[XXX]FL3DM, где XX - диаметр сменного зонда, XXX - длина сменного зонда.

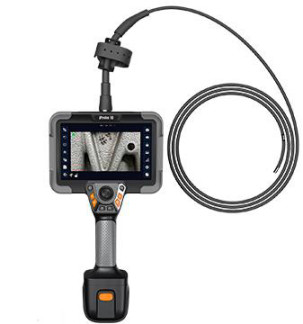

Общий вид видеоэндоскопов представлен на рисунке 1.
Заводской номер наносится на заднюю панель электронного блока видеоэндоскопа наклейкой в виде цифро-буквенного обозначения. Место нанесения заводского номера представлено на рисунке 2.
Место для нанесения пломбы в виде стикера-наклейки представлено на рисунке 2. Нанесение знака поверки на видеоэндоскопы не предусмотрено.
! f
О
Рисунок 2 - Места нанесения знака утверждения типа, заводского номера, пломбы
Видеоэндоскопы имеют встроенное программное обеспечение (далее - ПО), обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 2.3.35 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов в плоскости изображения, мм | от 0,5 до 50,0 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов в плоскости изображения, % | ±5 |
| Диапазон измерений глубины дефектов, мм | от 0,5 до 10,0 |
| Пределы допускаемой относительной погрешности измерений глубины дефектов, % | ±10 |
| Дискретность отсчета, мм | 0,01 |
| Наименование характеристики | Значение |
| Габаритные размеры электронного блока (длинахширинахвысота), мм, не более | 360x195x140 |
| Диаметр сменного зонда1), мм | 3,9 или 6,0 |
| Длина сменного зонда1), м | от 2 до 10 |
| Масса электронного блока, кг, не более | 1,7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более | от +15 до +25 95 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение питания от аккумуляторной батареи, В | от 100 до 240 от 50 до 60 7,4 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| 1) в соответствии с заказом. |
Знак утверждения типа наносится
на корпус электронного блока в виде наклейки, как показано на рисунке 2, и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность видеоэндоскопов
| Наименование | Обозначение | Количество |
| Видеоэндоскоп1) | jProbe IQ | 1 шт. |
| Сменная аккумуляторная батарея | jProbe IQ Battery 4 | 1 шт. |
| Карта памяти SD 64Гб | - | 1 шт. |
| Картридер | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Адаптер питания от сети переменного тока | - | 1 шт. |
| Лямка плечевая | - | 1 шт. |
| Кабель HDMI - mini-HDMI | - | 1 шт. |
| Кейс транспортировочный | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| 1) тип и количество сменных зондов по требованию заказчика. | ||
приведены в документе «Видеоэндоскоп измерительный jProbe IQ. Руководство по эксплуатации» в разделе «Проведение измерений».
Государственной поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия SHENZHEN JEET TECHNOLOGY CO., LTD.
