Государственный реестр средств измерений

Источники питания постоянного тока Б5-71КИП, 89038-23

89038-23

Источники питания постоянного тока Б5-71КИП (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.

Карточка СИ
Номер в госреестре 89038-23
Наименование СИ Источники питания постоянного тока
Обозначение типа СИ Б5-71КИП
Изготовитель Общество с ограниченной ответственностью "Контрольно-Измерительные Приборы" (ООО "КИП"), г. Ижевск
Год регистрации 2023
Срок свидетельства 17.05.2028
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания постоянного тока Б5-71КИП (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.

Описание

Источники питания являются переносными цифровыми измерительными приборами, формирующими на выходе из напряжения сети питания, регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети питания преобразуется в высокочастотное напряжение прямоугольной формы, выпрямляется и фильтруется. По принципу формирования напряжения и тока источники относятся к импульсным источникам питания. Выходные напряжение и сила постоянного тока измеряются и отображаются на алфавитно-цифровом дисплее. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером.

Источники являются одноканальными и могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления с внешнего ПК через интерфейсы RS-232 (опционально), USB (опционально).

Регулировка выходных напряжения и силы тока осуществляется независимо с помощью поворотного инкрементального энкодера с функцией нажатия и функциональной кнопки «Выход» для выключения/включения выходного напряжения, также отмены изменений и выхода из режима настроек.

Источники имеют защиту от перегрузок и коротких замыканий.

Источники выпускаются в трех исполнениях: базовом, с опцией 1, с опцией 2. Предустановленные опции 1 и 2 расширяют диапазон установки выходных напряжения и силы тока.

Основные узлы источников: импульсный преобразователь, выпрямитель, фильтр, устройство управления, линейный регулятор, микроконтроллер, источник питания, алфавитноцифровой дисплей.

Конструктивно источники выполнены в виде моноблока в пластмассовом корпусе для настольного размещения. На передней и задней панелях корпуса расположены вентиляционные отверстия.

На передней панели источников расположены: тумблер включения сети, функциональная кнопка «Выход», алфавитно-цифровой дисплей, полюсные клеммы выходного напряжения и клемма корпуса, поворотный инкрементальный энкодер.

На задней панели источников расположены: разъемы интерфейсов RS-232, USB, разъем для подключения к сети электропитания.

Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов корпуса. Пломба может быть в виде наклейки, мастичной или сургучной печати.

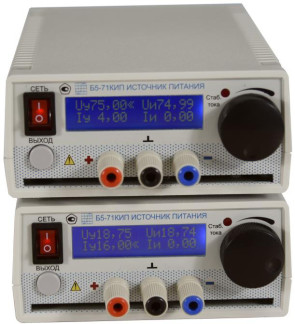

Общий вид источников и места нанесения знака утверждения типа представлен на рисунке 1. Обозначение места пломбировки от несанкционированного доступа представлено на рисунке 2.

Место нанесения заводских номеров - на задней панели корпуса; способ нанесения -УФ-печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунке 3.

Нанесение знака поверки на источники не предусмотрено.

Программное обеспечение

Встроенное программное обеспечение (ПО) источников реализовано аппаратно и является метрологически значимым. Метрологические характеристики источников нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в защищенную от записи память микроконтроллера источников предприятием-изготовителем и недоступно для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

3.75

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Выходные параметры источников

Исполнение

Диапазон установки выходного напряжения, В

Шаг установки выходного напряжения, В

Диапазон установки выходного тока, А

Шаг установки выходного тока, А

Максимальная выходная мощность, Вт

Базовое

от 0 до 50 1)

0,001 2) /0,01

от 0 до 10 3)

0,001 2) /0,01

300

С опцией 1

от 0 до 75 1)

С опцией 2

от 0 до 50 1)

от 0 до 16 3)

Примечания:

1)    - при условии не превышения значения выражения 300/1уст., В;

2)    - при установленной опции «HR»;

3)    - при условии не превышения значения выражения 300/иуст., А; 1уст. - установленное значение выходного тока, А;

иуст. - установленное значение выходного напряжения, В

Наименование характеристики

Значение для исполнений

Базовое С опцией 1

С опцией 2

Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В

±(0,0005-иуст.+0,0002-имакс.)

Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В

±(0,002-иизм.+0,0004-имакс.)

Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока, А

±(0,005-1уст.+0,0025-1макс.)

Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А

±(0,005Тизм.+0,0025Тмакс.)

Нестабильность выходного напряжения при изменении напряжения питания Х), В, не более

±(0,000Гиуст.+0,0000Гимакс.)

Нестабильность выходного напряжения при изменении силы тока в нагрузке 2), мВ, не более

±8

±12

Нестабильность выходного тока при изменении напряжения питания Х), А, не более

±(0,0001Туст.+0,002)

Нестабильность выходного тока при изменении напряжения на нагрузке 3), А, не более

±(0,0001Туст.+0,005)

Уровень пульсаций выходного напряжения (среднеквадратическое значение) в полосе частот до 5 МГц, мВ, не более

1

Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более

1

5

Примечания:

иуст. - установленное значение выходного напряжения, В; иизм. - измеренное значение выходного напряжения, В; имакс. - максимальное значение выходного напряжения, В;

1уст. - установленное значение выходного тока, А;

1изм. - измеренное значение выходного тока, А;

1макс. - максимальное значение выходного тока, А;

Х) - при изменении напряжения питания на ±10 % от номинального значения;

2)    - при изменении силы тока в нагрузке от 10 % до 90 % от максимального значения выходного тока 1макс.;

3)    - при изменении напряжения на нагрузке от 10 % до 90 % от максимального значения выходного напряжения имакс.

Таблица 4 - Температурный коэффициент

Исполнение

Температурный коэффициент при воспроизведении и измерении напряжения постоянного тока, В/°С

Температурный коэффициент при воспроизведении и измерении силы постоянного тока, А/°С

Все исполнения

0,0001

0,0002

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

220±22

50

Г абаритные размеры (длинахширинахвысота), мм, не более

220x140x70

Масса, кг, не более

1,5

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

от +15 до +25 от 30 до 80 от 86,0 до 106,7 (от 645 до 800)

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

от +5 до +40 80 при +25 °С от 86,0 до 106,7 (от 645 до 800)

Средний срок службы, лет

10

Средняя наработка на отказ, ч

32 000

Знак утверждения типа наносится

на переднюю панель источников способом УФ-печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания постоянного тока Б5-71КИП

-    исполнение базовое

-    исполнение с опцией 1

-    исполнение с опцией 2

ВЛЕТ.436237.003

ВЛЕТ.436237.003-01

ВЛЕТ.436237.003-02

1 шт.

Кабель питания сетевой

ПВС-АП S22C13 3x0,75

1 шт.

Ящик картонный (транспортная упаковка)

-

1 шт.

Руководство по эксплуатации

ВЛЕТ.418111.003 РЭ

1 экз.

Примечание - исполнение по заказу

Сведения о методах измерений

приведены в руководстве по эксплуатации ВЛЕТ.418111.003 РЭ в разделе 2. «Использование по назначению».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1Т0-16 до 100 А»;

ТУ 6659-001-49651170-2012 «Источники питания постоянного тока Б5-71КИП. Технические условия».
