Номер в госреестре | 89040-23 |
Наименование СИ | Системы информационно-измерительные |
Обозначение типа СИ | СИАДЭЛ |
Изготовитель | Общество с ограниченной ответственностью "ЭКСА" (ООО "ЭКСА"), г. Москва |
Год регистрации | 2023 |
Срок свидетельства | 17.05.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Системы информационно-измерительные СИАДЭЛ (далее СИАДЭЛ) предназначены для автоматизированных измерений напряжения и силы постоянного и переменного электрического тока, сопротивления постоянному току, электрической ёмкости, частоты переменного тока, установки выходного напряжения для измерения сопротивления изоляции и измерения сопротивления изоляции, формирования выходного стабилизированного напряжения и тока, управления указанными операциями, а также обработки, отображения, сохранения и представления результатов измерений с возможностью программирования последовательности перечисленных операций.
По принципу действия СИАДЭЛ обеспечивают статические измерения электрических величин исследуемых цепей объекта измерения прямым методом, их преобразование в цифровой вид и передачу в компьютер, а также формирование выходного стабилизированного напряжения и тока с их измерением.
СИАДЭЛ относятся к проектно-компонуемым системам и используются в радиоэлектронной промышленности, машиностроении и в других отраслях для автоматизации измерений, для проведения входного/выходного контроля электрических параметров при изготовлении и производственных испытаниях различных изделий (электрооборудования, электроцепей, кабелей, жгутов, модулей, блоков и т.д.), а также при научных экспериментах.
СИАДЭЛ позволяют пользователю самостоятельно выполнять проектирование и отладку прикладных программ измерения и контроля электрических величин.
Модификации СИАДЭЛ при заказе:
Система информационно-измерительная СИАДЭЛ -Х / Х МПРС.411711.032 ТУ
1 2 3 4 5
1 - наименование;
2 - торговая марка;
3 - вариант исполнения:
1 - с пультом коммутационным технологическим ПКТ-300-1А МПРС.418190.031 ТУ;
2 - с пультом коммутационным технологическим ПКТ-300-2А МПРС.418190.031 ТУ;
П - без пульта коммутационного технологического ПКТ-300-ХХ;
4 - количество поставляемых пультов коммутационных технологических расширения ПКТ-300-Р МПРС.418190.031 ТУ (от 1 до 7) только с пультом коммутационным технологическим ПКТ-300-2А;
5 - обозначение технических условий.
Исполнения СИАДЭЛ-1, СИАДЭЛ-2/Х и СИАДЭЛ-П различаются комплектом и вариантами исполнения пульта коммутационного технологического ПКТ-300-ХХ (далее ПКТ), поставляемого в комплекте в соответствии с таблицами 1 и 2.
Таблица 1 - Модификация СИАДЭЛ-1
Обозначение | Кол-во ПКТ-300-1А, шт. | Количество подключаемых цепей объекта измерения, шт. | Количество входов/выходов с приборными клеммами, шт. |
СИАДЭЛ-1 | 1 | 128 | 10 |
Примечание - приборные клеммы предназначены для подключения входов/выходов средств измерений и оборудования к ПКТ. |
Таблица 2 - Модификация СИАДЭЛ | -2/Х и СИАДЭЛ-П | |||
Обозначение | Кол-во ПКТ-300-2А, шт. | Кол-во ПКТ-300-Р, шт. | Количество подключаемых цепей объекта измерения, шт. | Количество входов/выходов с приборными клеммами, шт. |
СИАДЭЛ-2/0 | 1 | 0 | 304 | 10 |
СИАДЭЛ-2/1 | 1 | 1 | 624 | |
СИАДЭЛ-2/2 | 1 | 2 | 944 | |
СИАДЭЛ-2/3 | 1 | 3 | 1264 | |
СИАДЭЛ-2/4 | 1 | 4 | 1584 | |
СИАДЭЛ-2/5 | 1 | 5 | 1904 | |
СИАДЭЛ-2/6 | 1 | 6 | 2224 | |
СИАДЭЛ-2/7 | 1 | 7 | 2544 | |
СИАДЭЛ-П | - | - | от 2 до 8 | - |
Примечание - приборные клеммы предназначены для подключения входов/выходов средств измерений и оборудования к ПКТ. |
СИАДЭЛ — это совокупность определённым образом соединённых между собой:
- измерительных компонентов (средств измерений):
• вольтметра универсального цифрового GDM-78341 или GDM-78342 (далее ВУ), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 57773-14;
• мегаомметра М4122и, рег. № 40999-15 (далее МГ);
• одного или двух программируемых одноканальных источников питания постоянного тока из линейки АКИП-П19...АКИП-1125 (далее ИП), рег. №75676-19;
- связующего компонента - пульта коммутационного технологического ПКТ-300-ХХ;
- вычислительного компонента - компьютера с ОС MS Windows 10 (64 бит) и выше;
• вспомогательных компонентов (электронных устройств) - повторителей сигналов интерфейса USB и расширителя интерфейсных линий USB.
Компоненты СИАДЭЛ образуют следующие виды измерительных каналов, функционирующих как единое целое под управлением основного программного обеспечения СИАДЭЛ (далее ПОС) и прикладных программ - командных файлов (далее КФ):
- универсальный канал измерения электрических величин ИК1 (далее ИК1);
- канал измерения сопротивления изоляции ИК2 (далее ИК2);
- один или два канала установки и измерения выходного стабилизированного постоянного напряжения и тока питания ИК3 (далее ИК3).
ПКТ обеспечивает подключение (коммутацию) исследуемых цепей объекта измерения к входам/выходам средств измерений и передачу сигналов от объекта измерения с минимально возможными искажениями. ПКТ коммутирует исследуемые цепи по командам компьютера.
Интерфейс взаимодействия компонентов СИАДЭЛ - USB версии 2.0 и выше.
В системах обеспечивается гальваническая развязка вычислительного компонента с измерительными и связующим компонентами.

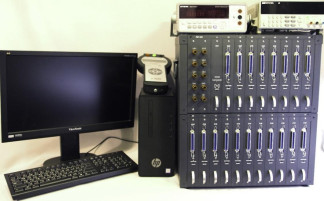

Общий вид СИАДЭЛ приведён на рисунке 1. Внешний вид вариантов исполнения ПКТ приведён на рисунках 2-4.
Заводской/серийный номер СИАДЭЛ-1, СИАДЭЛ-2/Х присваивается по заводскому/серийному номеру ПКТ-300-1А или ПКТ-300-2А в виде цифрового кода и наносится методом термопечати на бирку, расположенную на задней панели корпуса ПКТ.
Нанесение заводского номера на СИАДЭЛ-П не предусмотрено. Заводской номер СИАДЭЛ-П указывается в формуляре типографским способом. Заводские номера измерительных компонентов СИАДЭЛ в виде цифрового кода приведены на табличках, размещенных на их задней панели, и в формуляре на систему.
Пломбирование СИАДЭЛ не предусмотрено.
Нанесение знака поверки на СИАДЭЛ не предусмотрено.
C1I си
■ ft
I I I I И
Программное обеспечение (ПО) СИАДЭЛ состоит из:
- встроенного ПО средств измерений и ПКТ, разработанного и верифицированного изготовителями, недоступного для пользователей;
- основного программного обеспечения СИАДЭЛ (ПОС), разработанного, верифицированного и транслированного в исполняемый файл компьютера изготовителем СИАДЭЛ. ПОС устанавливается на компьютер и не может быть изменено пользователем. Оно также обеспечивает установку парольной защиты от несанкционированного доступа к работе с СИАДЭЛ, соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Встроенное программное обеспечение ПКТ обеспечивает проверку его работоспособности и характеристик.
Компьютер с основным программным обеспечением ПОС и прикладными программами КФ обеспечивает в режиме диалога управление измерениями, выполнение вычислительных и логических функций по обработке и сохранению информации, получаемой от средств измерений, а также функций, связанных с управлением измерительными приборами и ПКТ.
Прикладное программное обеспечение, разрабатываемое пользователем на основе командного языка основного программного обеспечения СИАДЭЛ (командные файлы, КФ), определяет исключительно логическую обработку измерительной информации, адресацию её сохранения и не влияет на метрологические характеристики. Прикладное программное обеспечение защищено контрольной суммой, которая автоматически вычисляется и индицируется компьютером при каждой загрузке КФ. Пользователь не может внести изменений в алгоритм расчёта контрольной суммы.
Прикладное программное обеспечение позволяет:
- задавать последовательность выполнения операций проверки и измерений электрических величин объекта измерения;
- формировать указания оператору совершить определенные действия;
- производить коммутацию в ПКТ;
- выполнять установку требуемых значений напряжения и тока на источнике питания;
- проводить сравнение измеренных значений с заданными и т.д.;
- управлять режимами работы средств измерений;
- вводить поправки на дополнительные систематические инструментальные погрешности.
Идентификационные данные метрологически значимого ПО приведены в таблице 3. Метрологические характеристики СИАДЭЛ нормированы с учётов влияния на них метрологически значимого ПО.
Таблица 3 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | СИАДЭЛ МПРС.411711.032.501 ПО |
Номер версии (идентификационный номер) ПО, не ниже | 002 |
Цифровой идентификатор ПО | Номер версии |
Метрологические характеристики (далее МХ) СИАДЭЛ приведены в таблицах 4-15, технические - в таблице 16.
'аблица 4 - МХ ИК 1 измерения напряжения постоянного тока
Верхние пределы измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности измерений |
500 мВ | 0,01 мВ | ± (0,0002 х U + 4 е.м.р.) |
5 В | 0,0001 В | |
50 В | 0,001 В | |
500 В | 0,01 В | |
Примечания: 1) U - измеренное значение напряжения постоянного тока; 2) е.м.р. - здесь и далее единица младшего разряда. |
'аблица 5 - МХ ИК 1 измерения напряжения переменного тока
Диапазоны | Верхние пределы измерений | Разрешение | Пределы допускаемой абсолютной |
частот | (е.м.р.) | погрешности измерений | |
500 мВ | 0,01 мВ | ± (0,01 х U + 40 е.м.р.) | |
от 30 до | 5 В | 0,0001 В | ± (0,01 х U + 20 е.м.р.) |
50 Гц | 50 В | 0,001 В | |
500 В | 0,01 В | Не нормирована | |
500 мВ | 0,01 мВ | ± (0,005 х U + 40 е.м.р.) | |
от 50 до | 5 В | 0,0001 В | ± (0,0035 х U + 15 е.м.р.) |
500 Гц | 50 В | 0,001 В | |
500 В | 0,01 В | ± (0,005 х U + 15 е.м.р.) |
Примечание - U - измеренное значение напряжения переменного тока.
Верхние пределы измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности измерений |
500 мкА | 0,01 мкА | ± (0,0005 х I + 5 е.м.р.) |
5 мА | 0,0001 мА | ± (0,005 х I + 4 е.м.р.) |
50 мА | 0,001 мА | |
500 мА | 0,01 мА | ± (0,001 х I + 4 е.м.р.) |
5 А | 0,0001 А | ± (0,0025 х I + 5 е.м.р.) |
6 А | 0,001 А | |
Примечание - I - измеренное значение силы постоянного тока. |
Таблица 7 - МХ ИК 1 измерения силы переменного тока
Диапазоны частот | Верхние пределы измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности измерений |
от 30 до 50 Гц | 500 мкА | 0,01 мкА | ± (0,015 х I + 50 е.м.р.) |
5 мА | 0,0001 мА | ± (0,015 х I + 40 е.м.р.) | |
50 мА | 0,001 мА | ||
500 мА | 0,01 мА | ||
5 А | 0,0001 А | ± (0,02 х I + 40 е.м.р.) | |
6 А | 0,001 А | ||
от 50 до 400 Гц | 500 мкА | 0,01 мкА | ± (0,005 х I + 40 е.м.р.) |
5 мА | 0,0001 мА | ± (0,005 х I + 20 е.м.р.) | |
50 мА | 0,001 мА | ||
500 мА | 0,01 мА | ||
5 А | 0,0001 А | ± (0,005 х I + 30 е.м.р.) | |
6 А | 0,001 А | ||
Примечание - I - измеренное значение силы переменного тока. |
Таблица 8 - МХ ИК1 измерения частоты переменного тока
Диапазоны измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности измерений |
от 10 до 499,99 Гц | 0,01 Гц | ± (0,0001 х f + 3 е.м.р.) |
от 500 Гц до 4,9999 кГц | 0,1 Гц | |
от 5 кГц до 49,999 кГц | 1 Гц | |
от 50 кГц до 499,99 кГц | 10 Гц | |
Примечание - f - измеренное значение частоты переменного тока. |
Таблица 9 - МХ ИК1 измерения электрической ёмкости
Верхние пределы измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности измерений3) |
5 нФ | 0,001 нФ | ± (0,02 х С + 10 е.м.р.) 1} |
50 нФ | 0,01 нФ | ± (0,02 х С + 10 е.м.р.) 2) |
500 нФ | 0,1 нФ | ± (0,02 х С + 4 е.м.р.) |
5 мкФ | 0,001 мкФ | ± (0,02 х С + 4 е.м.р.) |
50 мкФ | 0,01 мкФ |
Продолжение таблицы 9
Примечания:
С - измеренное значение электрической ёмкости;
1) в диапазоне измерений от 0,5 нФ до 1 нФ пределы допускаемой абсолютной погрешности измерений составляют ± (0,02 х С + 20 е.м.р.);
2) в диапазоне измерений от 5 нФ до 10 нФ пределы допускаемой абсолютной погрешности измерений составляют ± (0,02 х С + 30 е.м.р.);
3) при измерениях следует учитывать дополнительную систематическую погрешность измерений ёмкости Ainstr-с, обусловленную цепями ПКТ, которая может быть измерена или рассчитана её граничная оценка; её максимальное значение не должно превышать 10 нФ (для СИАДЭЛ-2/7 в максимальной комплектации). Значение Ainstr-с должно быть внесено в виде поправки в КФ._
Таблица 10 - МХ ИК1 измерения электрического сопротивления постоянному току
Верхние пределы измерений | Разрешение (е.м.р.) | Пределы допускаемой абсолютной погрешности измерений |
500 Ом | 0,01 Ом | ±(0,001 х R + 5 е.м.р.) |
5 кОм | 0,0001 кОм | ±(0,001 х R + 3 е.м.р.) |
50 кОм | 0,001 кОм | |
500 кОм | 0,01 кОм | |
5 МОм | 0,0001 МОм | |
50 МОм | 0,001 МОм | ±(0,003 х R + 3 е.м.р.) |
Примечания: R - измеренное значение электрического сопротивления постоянного тока; 1) при измерениях следует учитывать дополнительную систематическую погрешность измерений сопротивления Ainstr-r, обусловленную сопротивлением контактов цепей ПКТ, которая может быть измерена или рассчитана её граничная оценка; её максимальное значение не должно превышать 1350 мОм (для СИАДЭЛ-2/7 в максимальной комплектации). Значение Ainstr-r должно быть внесено в виде поправки в КФ. |
Таблица 1 1 - МХ ИК2 установки выходного измерительного напряжения для измерения сопротивления изоляции
Диапазон установки выходного измерительного напряжения постоянного тока | Дискретность установки выходного напряжения | Пределы допускаемой основ-ной относительной погрешности установки выходного напряжения, % | Пределы допускаемой дополнительной относительной погрешности установки выходного напряжения при изменении температуры воздуха от +20 °С на каждые 10 °С, %/10 °С |
от 100 до 500 В (с шагом 50 В) | 1 В | ±5 | ±1 |
Диапазоны измерения сопротивления изоляции | Диапазон устанавливаемого выходного напряжения | Предел допускаемой основной относительной погрешности измерения сопротивления изоляции Х), % | Пределы допускаемой дополнительной относительной погрешности измерения сопротивления при изменении температуры воздуха от +20 °С на каждые 10 °С, %/10 °С |
от 10 до 500 МОм | 100 - 450 В (с шагом 50 В) | ±3 | ±0,1 |
от 100 кОм до 500 МОм | 500 В | ||
Примечания: 1) при измерениях следует учитывать шунтирующее действие сопротивления изоляции цепей ПКТ Rпкт, которое может быть измерено и внесено в КФ. Его минимальное значение должно быть не менее 10 ГОм (для СИАДЭЛ-2/7 в максимальной комплектации); 2) пределы допускаемой основной относительной погрешности измерения сопротивления изоляции без учёта Rпкт - не более ±5,5 %. |
Таблица 1 3 - МХ ИК2 измерения сопротивления изоляции относительно корпуса объекта измерения
Диапазоны измерения сопротивления изоляции | Диапазон устанавливаемого выходного напряжения | Пределы допускаемой основной относительной погрешности измерения сопротивления изоляции, % | Пределы допускаемой дополнительной относительной погрешности измерения сопротивления при изменении температуры воздуха от +20 °С на каждые 10 °С, %/10 °С |
от 10 МОм до 10 ГОм | 100 - 450 В (с шагом 50 В) | ±3 | ±0,1 |
от 100 кОм до 100 ГОм | 500 В |
Таблица 1 4 - МХ ИК3 установки и измерения выходного стабилизированного напряжения питания постоянного тока
ИП | Диапазон установки ивых, В | Дискретность установки | Пределы допускаемой основной абсолютной погрешности измерения (воспроизведения) ивых, В | Нестабильность напряжения в режиме стабилизации напряжения, В |
АКИП-1119 | от 0 до 18 | 10 мВ | ±(0,003 х ивых + 0,17) | ±(0,0002 х ивых + +0,005) |
АКИП-1120 | от 0 до 32 | |||
АКИП-1121 | от 0 до 72 | |||
АКИП-1122 | от 0 до 18 | |||
АКИП-1123 | от 0 до 32 | |||
АКИП-1124 | от 0 до 72 | |||
АКИП-1125 | от 0 до 150 | |||
Примечание - все остальные МХ соответствуют применяемому ИП. |
Таблица 1 5 - МХ ИК3 установки и измерения силы выходного стабилизированного постоянного тока питания
ИП | Диапазон установки !вых, А | Дискретность установки | Предел допускаемой основной абсолютной погрешности измерения (воспроизведения) !вых, А | Нестабильность силы тока в режиме стабилизации тока, А |
АКИП-1119 | от 0 до 5 | 10 мА | ± (0,011 х !вых + 0,065) | ± (0,0001 х !вых + + 0,003) при изменении напряжения на нагрузке |
АКИП-1120 | от 0 до 3 | |||
АКИП-1121 | от 0 до 1,5 | |||
АКИП-1122 | от 0 до 6 | |||
АКИП-1123 | от 0 до 6 | |||
АКИП-1124 | от 0 до 3 | |||
АКИП-1125 | от 0 до 1,2 | |||
Примечание - все остальные МХ соответствуют применяемому ИП. |
Таблица 16 -Технические характеристики СИАДЭЛ
Параметры | Значения |
Рабочие условия применения | |
- относительная влажность воздуха при температуре +25 °С (без конденсации влаги), % - температура окружающего воздуха, °С - температура нормальных условий применения, °С | от 30 до 65 от +10 до +35 +(20 ± 5) |
Напряжение питания переменного тока, В частотой, Гц | от 198 до 242 от 48 до 52 |
Потребляемая мощность, Вт, не более | 2500 |
Габаритные размеры компонентов СИАДЭЛ, В х Ш х Г, мм, не более | |
- вольтметра GDM-78341 или GDM-78342 | 265 х 107 х 302 |
- мегаомметра М4122и | 280 х 145 х 65 |
- источника питания АКИП | 214 х 88 х 354 |
- ПКТ-300-1А | 273 х 492 х 348 |
- ПКТ-300-2А, ПКТ-300-Р | 531 х 492 х 348 |
Масса компонентов СИАДЭЛ, кг, не более | |
- вольтметра GDM-78341 или GDM-78342 | 3,1 |
- мегаомметра М4122и | 0,9 |
- источника питания АКИП | 8 |
- ПКТ-300-1А | 16 |
- ПКТ-300-2А, ПКТ-300-Р | 40 |
Знак утверждения типа наносится на титульные листы эксплуатационной документации СИАДЭЛ типографским способом.
Таблица 17 - Комплектность СИАДЭЛ
Наименование | Обозначение | Количество, шт. | Примечание |
Вольтметр универсальный цифровой | GDM-78341 или GDM-78342 | * | |
Источник питания постоянного тока | АКИП-11ХХ | * | |
Мегаомметр (тераомметр) | М4122U | * | |
Пульт коммутационный технологический | ПКТ-300-1А МПРС.418190.031 ТУ | 1 | Для исполнения СИАДЭЛ-1 |
Пульт коммутационный технологический | ПКТ-300-2А МПРС.418190.031 ТУ | 1 | Для исполнений СИАДЭЛ-2/Х |
Пульт коммутационный технологический | ПКТ-300-Р МПРС.418190.031 ТУ | 1 - 7* | Для исполнений СИАДЭЛ-2/1 -СИАДЭЛ-2/7 |
Компьютер: системный блок; монитор; мышь; клавиатура; принтер | - | * | |
Повторители сигналов интерфейса USB, преобразователь интерфейсов USB-COM (USB-RS232), интерфейсный кабель, расширитель интерфейсных линий USB, кабели USB тип А-В (1 - 1,8) м | - | * | Связь по USB и обеспечение гальванической развязки с компьютером |
Программное обеспечение | СИАДЭЛ МПРС.411711.032.501 ПО | 1 | На CD-диске или flash-накопителе |
Система информационноизмерительная СИАДЭЛ. Техническое описание и инструкция по эксплуатации Часть 1 Руководство по эксплуатации Часть 2 Описание программного обеспечения и руководство оператора Часть 3 Описание командного языка | МПРС.411711.032 ТО | 1 | |
Пульт коммутационный технологический ПКТ-300. Руководство по эксплуатации | МПРС.418190.031 РЭ | 1 | |
Система информационноизмерительная СИАДЭЛ. Формуляр | МПРС.411711.032 ФО | 1 | |
Примечание - * в соответствии с заказом |
Сведения о методиках (методах) измерений приведены в разделе 5 «Указания по вводу в эксплуатацию» документа «Система информационно-измерительная СИАДЭЛ. Техническое описание и инструкция по эксплуатации. Часть 1. Руководство по эксплуатации» МПРС.411711.032 ТО.
ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений до 1000 В в диапазоне частот от 110-1 до 2109 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110-1до 1106 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Г осударственной поверочной схемы для средств измерений времени и частоты»;
МПРС.411711.032 ТУ Система информационно-измерительная СИАДЭЛ. Технические условия.
Зарегистрировано поверок | 3 |
Поверителей | 1 |
Актуальность данных | 22.11.2024 |
