Счетчики воды турбинные ТВСН, 89041-23

Счетчики воды турбинные ТВСН (далее - счетчики) предназначены для измерений объема холодной воды по СанПиН 2.1.3684-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.
Карточка СИ
Номер в госреестре 89041-23
Наименование СИ Счетчики воды турбинные
Обозначение типа СИ ТВСН
Изготовитель Общество с ограниченной ответственностью "Водомер" (ООО "Водомер"), г. Мытищи, Московская обл.
Год регистрации 2023
Срок свидетельства 17.05.2028
МПИ (интервал между поверками) 6 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики воды турбинные ТВСН (далее - счетчики) предназначены для измерений объема холодной воды по СанПиН 2.1.3684-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.

Описание

Принцип действия счетчика основан на измерении числа оборотов турбины, вращающейся под воздействием потока протекающей воды. Количество оборотов турбины пропорционально объему воды, протекающей через счетчик.

Счетчики состоят из корпуса, измерительного блока и счетного механизма. Поток воды поступает в корпус счетчика через входной патрубок, приводит во вращение турбину и через выходное отверстие вытекает в трубопровод. Вращение турбины через магнитную муфту передается счетному механизму, по показаниям которого определяют объем воды, прошедшей через счетчик. Счетный механизм представляет из себя масштабирующий редуктор с индикаторным устройством. На индикаторном устройстве размещены ролики, а также стрелочные указатели для отображения измеренного объема в м3.

Счетчики изготавливаются в четырех модификациях: ТВСНХ, ТВСНХд, ТВСНГ, ТВСНТ. Счетчики модификаций ТВСНХ, ТВСНХд предназначены для измерений объема холодной воды. Модификация ТВСНХд имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал. Модификации ТВСНГ, ТВСНТ предназначены для измерений объема холодной и горячей воды. Модификация ТВСНТ имеет магнитоуправляемый контакт, формирующий выходной импульсный сигнал.

Защита от несанкционированного доступа к внутренним элементам счетчиков и средствам регулировки обеспечивается пломбировкой винта крепления крышки измерительной камеры у всех модификаций счетчиков и места крепления лицевой панели у счетчиков холодной воды.

Общий вид счетчиков и схема пломбировки приведены на рисунках 1, 2 соответственно.

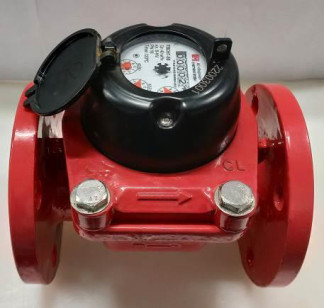

в) г) Рисунок 1 - Общий вид счетчиков воды турбинных ТВСН: а - модификация ТВСНХ; б - модификация ТВСНХд; в - модификация ТВСНГ; г - модификация ТВСНТ.

Заводские номера счетчиков воды турбинных ТВСН наносятся на крышку измерительной камеры в цифровом формате методом лазерной гравировки в соответствии с рисунком 3.

Технические характеристики

Таблица 1- Метрологические характеристики

Наименование параметра

Значение параметра

Диаметр условный, мм

50

65

80

100

125

150

200

Значения объемного расхода для ТВСНХ, ТВСНХд (класс В), м3/ч

- наименьший От\п

0,4

0,4

0,5

0,8

1,5

1,8

4,0

- переходный Qt

0,63

0,63

0,8

1,6

2,5

3,2

6,0

- номинальный Qn

63

65

120

160

250

400

630

- наибольший Qmax

100

120

240

320

500

800

1000

Значения объемного расхода для ТВСНХ, ТВСНХд (класс С), м3/ч

- наименьший Qm.n

0,25

0,25

0,4

0,64

1,0

1,0

1,57

- переходный Qt

0,4

0,4

0,64

1,0

1,6

1,6

2,5

- номинальный Qn

63

65

120

160

250

400

630

- наибольший Qmax

100

120

240

320

500

800

1000

Значения объемного расхода для ТВСНГ, ТВСНТ (класс В), м3/ч

- наименьший Qm.n

0,5

0,77

0,77

1,25

2,0

3,1

5,0

- переходный Qt

0,8

1,26

1,26

2,0

3,2

5,0

8,0

- номинальный Qn

40

63

63

100

160

250

400

- наибольший Qmax

50

80

80

125

200

315

500

Порог чувствительности счетчиков, м3/ч, не более

0,15

0,2

0,2

0,3

0,5

0,6

0,8

Наименование параметра

Значение параметра

Пределы допускаемой относительной погрешности измерений объема, %:

-    в диапазоне: Qmin < Q < Qt

-    в диапазоне: Qt < Q < Qmax

±5

±2

Таблица 2 - Основные технические ха

рактеристики

Наименование параметра

Значение параметра

Диаметр условный, мм

50

65

80

100

125

150

200

Давление измеряемой среды, МПа, не более

1,6

Диапазон температур измеряемой среды, °С

-    для ТВСНХ, ТВСНХд

-    для ТВСНГ, ТВСНТ

от +5 до +50 от +5 до +120

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при +35 °С, %, не более

-    атмосферное давление, кПа

от +5 до +50 80

от 84 до 106,7

Ёмкость счетного механизма, м3

999999

999999x10

Минимальная цена деления счетного механизма, м3

0,0005

0,005

Габаритные размеры, мм, не более

-    длина

-    ширина

-    высота

200

165

310

200

185

325

225

200

330

250

220

350

250

250

365

300

285

410

350

340

465

Масса, кг, не более

9,5

10,7

11,6

14,5

27,5

48

94

Степень защиты по ГОСТ 14254-20151}

IP54, IP68

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

100000

1) В зависимости от заказа

Знак утверждения типа

наносится на лицевую панель отсчетного устройства счетчика методом печати, как показано на рисунке 3, и на титульный лист паспорта и руководства по эксплуатации счетчика типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик воды турбинный ТВСН

1 шт.

Упаковка

1 шт.

Паспорт

26.51.63-012-06469904-2022 ПС

1 экз.

Руководство по эксплуатации^

РЭ 26.51.63-012-06469904-2022

1 экз.

1) Электронная версия находится на сайте ООО «Водомер»: www.vodomer.su

Сведения о методах измерений

приведены в п. 1.1 руководства по эксплуатации РЭ 26.51.63-012-06469904-2022.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ТУ 26.51.63-012-06469904-2022 Счетчики воды турбинные ТВСН. Технические

условия.

Зарегистрировано поверок 996
Поверителей 2
Актуальность данных 07.12.2024
