Государственный реестр средств измерений

Счетчики воды электронные СВЭ, 89050-23

89050-23
Счетчики воды электронные СВЭ (далее - счетчики) предназначены для измерений объема горячей и (или) холодной питьевой и (или) технической воды в многоквартирных домах или объектах индивидуального и коммерческого строительства, передачи беспроводным способом измеренных значений объема и другой телеметрической информации в систему верхнего уровня.
Карточка СИ
Номер в госреестре 89050-23
Наименование СИ Счетчики воды электронные
Обозначение типа СИ СВЭ
Изготовитель Общество с ограниченной ответственностью "Мицар" (ООО "Мицар"), г. Нижний Новгород
Год регистрации 2023
Срок свидетельства 17.05.2028
МПИ (интервал между поверками) 6 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики воды электронные СВЭ (далее - счетчики) предназначены для измерений объема горячей и (или) холодной питьевой и (или) технической воды в многоквартирных домах или объектах индивидуального и коммерческого строительства, передачи беспроводным способом измеренных значений объема и другой телеметрической информации в систему верхнего уровня.

Описание

Конструктивно счетчики состоят из преобразователя расхода и электронного счетного устройства.

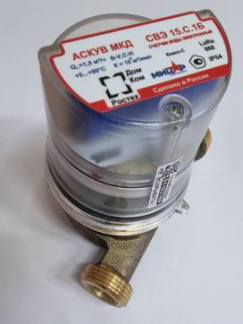

Преобразователь расхода состоит из корпуса, внутри которого расположена крыльчатка с магнитом. Преобразователь закрыт крышкой, которая уплотнена посредством резинового кольца. Во входном патрубке корпуса расположена защитная сетка-фильтр. Электронное счетное устройство содержит магниточувствительные датчики (рабочий и контрольный), вычислительное устройство, жидкокристаллический индикатор, оптический и радио интерфейсы. В счетчиках с индексом «Б» в обозначении элемент питания размещается в съемной крышке, которая устанавливается на счетчик и заклеивается разрушаемой наклейкой. Также счетчики исполнения «Б» вместо оптоинтерфейса имеют цифровой интерфейс, доступ к которому возможен только при снятии крышки с элементом питания. Электронное счетное устройство закреплено на преобразователе крышкой. Общий вид счетчика указан на рисунке 1.

Принцип работы счетчика состоит в следующем. Вода из трубопровода через защитную сетку поступает внутрь измерительной камеры преобразователя, приводит во вращение крыльчатку. Магниточувствительный рабочий датчик электронного счетного устройства считывает обороты крыльчатки. Вычислительное устройство вычисляет пройденный объем с учетом градуировочных коэффициентов. Вычисленный объем отображается на жидкокристаллическом индикаторе и передается по беспроводному интерфейсу. Контрольный магниточувствительный датчик служит для фиксации воздействия внешним магнитным полем на счетчик.

Электронное счетное устройство герметично отделено от измеряемой воды немагнитной перегородкой. При необходимости регулировка счетчика на поверочном стенде осуществляется поворотом немагнитной перегородки между измерительной камерой и электронным счетным устройством и градуировочными коэффициентами в энергонезависимой памяти вычислительного устройства.

Пример записи обозначения счетчиков при заказе и в документации других изделий, в которых он может использоваться:

«Счётчик воды электронный СВЭ» ХХ. Х. Х Х АПБЦ.407223.005 ТУ

Б - вариант исполнения с размещением элемента питания в съемной крышке1.

1 - монтажная длина 110 мм

2 - монтажная длина 80 мм

B

- метрологический класс В

С

- метрологический класс С

15

- диаметр условного прохода 15 мм

20

- диаметр условного прохода 20 мм

Место нанесения знака утверждения типа

Рисунок 2 - Места расположения знака утверждения типа и заводского номера

средств измерений

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Счетчик имеет встроенное программное обеспечение (ПО), которое записывается в энергонезависимую память электронного счетного устройства при изготовлении.

ПО предназначено для сбора, обработки, преобразования результатов измерений, а также для передачи результатов измерений и служебной информации в системы автоматизированного сбора, контроля и учета потребления энергетических ресурсов.

Конструкция счетчика исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SVE_v2.XX*

Номер версии (идентификационный номер) ПО, не ниже

2.ХХ*

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

* - где «ХХ» - значения от 01 до 99

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 «высокий».

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики для исполнения счетчиков СВЭ

15.С.1 15.С.2 15.С.1Б 15.С.2Б

15.В.1

15.В.2

15.В.1Б

15.В.2Б

20.С.1

20.С.1Б

20.В.1

20.В.1Б

Вариант установки

H*

V*

H

V

H

V

H

V

Метрологический класс по ГОСТ Р 50193.1

С

В

В

А

С

В

В

А

Порог чувствительности, Qo, м3/ч

0,014

0,015

0,015

0,030

0,024

0,025

0,025

0,05

Минимальный объемный расход

Qmin, м3/ч

0,015

0,03

0,03

0,06

0,025

0,05

0,05

0,1

Переходный объемный расход Qt, м3/ч

0,022

0,12

0,12

0,15

0,037

0,4

0,4

0,25

Номинальный объемный расход

Qном, м3/ч

1,5

2,5

Максимальный объемный расход

Qmax, м3/ч

3,0

5,0

Пределы допускаемой относительной погрешности измерений объема, %

-    в диапазоне расходов Qmin < Q < Qt

-    в диапазоне расходов Qt < Q < Qmax

±5

±2

* Н - горизонтальная установка, V - вертикальная установка

Технические характеристики

Наименование характеристики

Значение характеристики

1

2

Источник электрического питания счетчика, В

встроенный или размещенный в отдельном отсеке элемент питания, номинальным напряжением 3,6

Интерфейс для передачи данных в систему верхнего уровня

LoRa

Температура измеряемой среды, °С

от +5 до +90

Давление измеряемой среды, МПа, не более

1,6

1

2

Потеря давления при Qmax, МПа, не более

0,1

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность при температуре 35 °С и более низких, %, не более

-    атмосферное давление, кПа

от -50 до +50

95+3 от 66,0 до 106,7

Степень защиты по ГОСТ 14254-2015

IP54 (IP68 — под заказ)

Габаритные размеры счетчиков СВЭ (Д х Ш х В), мм, не более:

-    15.В.1; 15.С.1; 20.С.1; 20.В.1

-    15.В.1Б; 15.С.1Б; 20.С.1Б; 20.В.1Б

-    15.В.2; 15.С.2;

-    15.В.2Б; 15.С.2Б

110 х 75 х 80 110 х 75 х 110 80 х 75 х 80 80 х 75 х 110

Масса счетчиков СВЭ, кг, не более

-    с диаметром условного прохода 15 мм

-    с диаметром условного прохода 20 мм

0,75

1,50

Цена деления жидкокристаллического индикатора, м3

0,0001

Емкость жидкокристаллического индикатора, м3

99999,9999

Знак утверждения типа

наносится на лицевую панель счетчика и титульный лист документа АПБЦ.407223.005 ПС «Счетчик воды электронный СВЭ. Паспорт».

Комплектность

Таблица 4 - Комплектность

Наименование

Количество

Примечание

Счетчик воды электронный СВЭ

1 шт.

Счетчик воды электронный СВЭ. Паспорт

1 экз.

Счетчики воды электронные СВЭ. Методика поверки.

1 экз.

1 экз. на партию

Сведения о методах измерений

приведены в эксплуатационном документе АПБЦ.407223.005 ПС «Счетчики воды электронные СВЭ. Паспорт» в разделе 11.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

АПБЦ.407223.005 ТУ Счетчики воды электронные СВЭ. Технические условия.
