| Номер в госреестре | 89052-23 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | SHT |
| Изготовитель | Shenzhen Wance Testing Machine Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 17.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные SHT (далее - машины) предназначены для измерений силы и перемещений подвижной траверсы.
Машины испытательные универсальные SHT - основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке, передающийся в электронный блок управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным в опорной площадке (для машин модификаций SHT4106, SHT4305, SHT4605), который работает на сжатие, или между нижней траверсой и опорной площадкой (для машин модификаций SHT5106, SHT5605), который может работать на растяжение и сжатие.
Машины имеют блок ручного управления режимами работы с кнопкой аварийного отключения. Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Машины состоят из основания с опорной площадкой, силовых колонн, подвижной и неподвижной траверс с захватами, гидравлической силовой установки и электронного блока управления.
К средствам измерений данного типа относятся машины испытательные универсальные SHT модификаций SHT4106, SHT4305, SHT4605, SHT5106, SHT5605, которые отличаются внешним видом, диапазонами измерений и техническими характеристиками.
Заводской номер машин в буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на опорной площадке.
Нанесение знака поверки на средство измерений не предусмотрено.

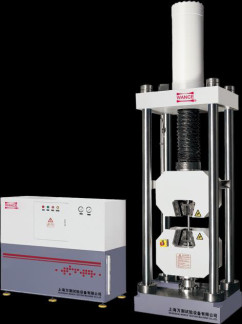

Общий вид машин испытательных универсальных SHT модификаций SHT5106, SHT5605 представлен на рисунке 1, модификаций SHT4106, SHT4305, SHT4605 на рисунке 2.
Общий вид маркировочной таблички представлен на рисунке 3.
Servo Hydraulic Universal Testing Machine
Место указания заводского номера
] Capacity | | Accuracy | 0.5 |
J MFG Dale | |
Serial No
Power supply: 1 360V 50Hz 3-Phase 5kW
Рисунок 3 - Общий вид маркировочной таблички
В процессе эксплуатации машин не предусматривается внешних механических или электронных регулировок. Ограничение несанкционированного доступа к узлам машин обеспечено конструкцией корпуса.
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «Test Pilot», устанавливаемое на локальном персональном компьютере. ПО предназначено для управления машиной, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Test Pilot |
| Номер версии (идентификационный номер ПО) | не ниже 2.1.0000 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | SHT4106 | SHT4305 | SHT4605 | SHT5106 | SHT5605 |
| Диапазон измерений силы, кН | от 10 до 1000 | от 3 до 300 | от 6 до 600 | от 10 до 1000 | от 6 до 600 |
| Пределы допускаемой относительной погрешности измерений силы, % | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Диапазон измерений перемещений подвижной траверсы, мм | от 0 до 250 | от 0 до 150 | от 0 до 250 | от 0 до 700 | от 0 до 600 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в диапазоне от 0 до 26 мм включ., мм | ±0,13 |
| Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в диапазоне св. 26 мм до верхнего предела измерений перемещений, % | ±0,5 |
| Наименование характеристики | Значение | ||||
| Модификация | SHT4106 | SHT4305 | SHT4605 | SHT5106 | SHT5605 |
| Высота зоны испытаний, мм - зона растяжения | 760 | 520 | 710 | 700 | 600 |
| - зона сжатия | 630 | 480 | 630 | 600 | 520 |
| Скорость перемещения поршня, мм/мин | от 0 до 140 | от 0 до 90 | от 0 до 180 | перемещение вверх от 0 до 190 перемещение вниз от 0 до 240 | перемещение вверх от 0 до 180 перемещение вниз от 0 до 290 |
| Габаритные размеры машины, мм, не более - высота | 2600 | 1950 | 2400 | 3600 | 2970 |
| - ширина | 1020 | 820 | 940 | 980 | 880 |
| - длина | 670 | 570 | 650 | 820 | 630 |
| Габаритные размеры гидравлической силовой установки, мм, не более - высота | 600 | 600 | 600 | 600 | 600 |
| - ширина | 1150 | 1150 | 1150 | 1220 | 1220 |
| - длина | 900 | 900 | 900 | 1150 | 1150 |
| Наименование характеристики | Значение | ||||
| Модификация | SHT4106 | SHT4305 | SHT4605 | SHT5106 | SHT5605 |
| Масса машины, кг, не более | 3500 | 1500 | 2500 | 6500 | 3500 |
| Масса гидравлической силовой установки, кг, не более | 380 | 380 | 380 | 600 | 600 |
Таблица 5 - Основные технические характеристики
| Модификация | Условия эксплуатации машин | Параметры электрического питания: | |||
| диапазон рабочих температур, °С | относительная влажность воздуха, не более, % | напряжение переменного тока, В | частота переменного тока, Гц | мощность, Вт | |
| SHT4305 | от +18 до +35 | 80 | 3 80+38-38 | 50 ± 1 | 4500 |
| SHT4605 | от +18 до +35 | 80 | 3 80+38-38 | 50 ± 1 | 5500 |
| SHT4106 | от +18 до +35 | 80 | 3 80+38-38 | 50 ± 1 | 5500 |
| SHT5605 | от +18 до +35 | 80 | 3 80+38-38 | 50 ± 1 | 7500 |
| SHT5106 | от +18 до +35 | 80 | 3 80+38-38 | 50 ± 1 | 9500 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная (в комплекте) | SHT | 1 шт. |
| Комплект кабелей соединительных | - | 1 комплект |
| Комплект гидравлических шлангов | - | 1 комплект |
| Комплект оснастки для проведения испытаний | - | 1 комплект |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
приведены в разделе «Использование по назначению»:
- «Машины испытательные универсальные SHT модификаций SHT4106, SHT4305, SHT4605. Руководство по эксплуатации»;
- «Машины испытательные универсальные SHT модификаций SHT5106, SHT5605. Руководство по эксплуатации»;
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «22» октября 2019 г. № 2498
«Стандарт предприятия. Машины испытательные универсальные SHT.», Wance Testing Machine Co., Ltd, Китай
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
