Номер в госреестре | 89067-23 |
Наименование СИ | Источники питания постоянного тока |
Обозначение типа СИ | Б5-100 |
Изготовитель | Общество с ограниченной ответственностью "Контрольно-Измерительные Приборы" (ООО "КИП"), г. Ижевск |
Год регистрации | 2023 |
Срок свидетельства | 26.05.2028 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Источники питания постоянного тока Б5-100 (далее по тексту - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Источники питания являются переносными цифровыми измерительными приборами, формирующими на выходе из напряжения сети питания, регулируемые стабилизированные напряжения и силу постоянного тока. При этом напряжение сети питания преобразуется в высокочастотное напряжение прямоугольной формы, выпрямляется и фильтруется. По принципу формирования напряжения и тока источники относятся к импульсным источникам питания. Выходные напряжение и сила постоянного тока измеряются и отображаются на графическом цветном дисплее. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером.
Источники являются одноканальными и могут функционировать в режимах стабилизации напряжения, стабилизации тока, локального управления, дистанционного управления с внешнего ПК через интерфейсы USB, LAN и IEEE-488 (опционально).
Регулировка выходных напряжения и силы тока осуществляется независимо с помощью поворотного инкрементального энкодера с функцией нажатия и функциональной кнопки «Выход» для выключения/включения выходного напряжения, также отмены изменений и выхода из режима настроек.
Источники имеют защиту от перегрузок и коротких замыканий.
Источники выпускаются в четырех модификациях: Б5-107, Б5-108, Б5-109, Б5-110, отличающихся между собой диапазонами установки выходных напряжения и силы тока.
Основные узлы источников: импульсный преобразователь, выпрямитель, фильтр, устройство управления, линейный регулятор, микроконтроллер, источник питания, графический цветной дисплей.
Конструктивно источники выполнены в виде моноблока в металлическом корпусе для настольного размещения. На боковых и задней панелях корпуса расположены вентиляционные отверстия.
На передней панели источников расположены: полюсные клеммы выходного напряжения и клемма корпуса, графический цветной дисплей, поворотный инкрементальный энкодер, функциональная кнопка «Выход», переключатель сети.
На задней панели источников расположены: разъемы интерфейсов LAN, USB, IEEE-488, разъем для подключения к сети электропитания.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов корпуса. Пломба может быть в виде наклейки, мастичной или сургучной печати.

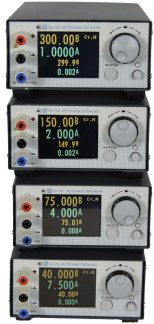

Общий вид источников представлен на рисунке 1.
Обозначения мест нанесения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения заводских номеров - на задней панели корпуса; способ нанесения -УФ-печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунке 2.
Нанесение знака поверки на источники не предусмотрено.
Источники рассчитаны на длительный режим работы и предназначены для эксплуатации в производственных и лабораторных условиях.
Рисунок 2 - Обозначение места пломбировки от несанкционированного доступа. Обозначение места нанесения заводских номеров
Встроенное программное обеспечение (ПО) источников реализовано аппаратно и является метрологически значимым. Метрологические характеристики источников нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в защищенную от записи память микроконтроллера источников предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | - |
Номер версии (идентификационный номер ПО), не ниже | 1.08 |
Цифровой идентификатор ПО | - |
Таблица 2 - Выходные параметры источников
Модификация | Диапазон установки выходного напряжения, В | Шаг установки выходного напряжения, В | Диапазон установки выходного тока, А | Шаг установки выходного тока, А | Максимальная выходная мощность, Вт |
Б5-107 | от 0 до 75 | 0,001 | от 0 до 10 2) | 0,001 | 300 |
Б5-108 | от 0 до 150 | 0,001/0,01 | от 0 до 5 2) | ||
Б5-109 | от 0 до 300 | от 0 до 2,5 2) | 0,0001 | ||
Б5-110 | от 0 до 40 | 0,001 | от 0 до 20 2) | 0,001 | |
Примечания: - при условии не превышения значения выражения 300/1уст., В; 2) - при условии не превышения значения выражения 300/иуст., А; 1уст. - установленное значение выходного тока, А; иуст. - установленное значение выходного напряжения, В |
Наименование характеристики | Значение для модификаций | |||
Б5-107 | Б5-108 | Б5-109 | Б5-110 | |
Пределы допускаемой основной абсолютной погрешности установки напряжения постоянного тока, В | ±(0,0005-Иуст.+0,0001 •Имакс.) | |||
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,00ЬИизм.+0,00025^Имакс.) | |||
Пределы допускаемой основной абсолютной погрешности установки силы постоянного тока, А | ±(0,001 Туст.+0,002Тмакс.) | |||
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А | ±(0,00Ыизм.+0,0025Тмакс.) | |||
Нестабильность выходного напряжения при изменении напряжения питания 1), В, не более | ±(0,0001-иуст.+0,00001-Имакс.) | |||
Нестабильность выходного напряжения при изменении силы тока в нагрузке 2), мВ, не более | ±5 | ±2,5 | ±1,5 | ±10 |
Нестабильность выходного тока при изменении напряжения питания 1), А, не более | ±(0,0001Туст.+0,002) | |||
Нестабильность выходного тока при изменении напряжения на нагрузке 3), А, не более | ±(0,0001Туст.+0,005) | |||
Уровень пульсаций выходного напряжения (среднеквадратическое значение) в полосе частот до 5 МГц, мВ, не более | 0,8 | 1,6 | 3,2 | 0,8 |
Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не более | 1 | 0,5 | 0,2 | 2 |
Примечания: иуст. - установленное значение выходного напряжения, В; Иизм. - измеренное значение выходного напряжения, В; имакс. - максимальное значение выходного напряжения, В; 1уст. - установленное значение выходного тока, А; 1изм. - измеренное значение выходного тока, А; 1макс. - максимальное значение выходного тока, А; 1) - при изменении напряжения питания на ±10 % от номинального значения; 2) - при изменении силы тока в нагрузке от 10 % до 90 % от максимального значения выходного тока 1макс.; 3) - при изменении напряжения на нагрузке от 10 % до 90 % от максимального значения выходного напряжения Имакс. |
Таблица 4 - Температурный коэффициент
Модификация | Температурный коэффициент при воспроизведении и измерении напряжения постоянного тока, В/°С | Температурный коэффициент при воспроизведении и измерении силы постоянного тока, А/°С |
Все модификации | 0,0001 | 0,0001 |
Наименование характеристики | Значение |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 230±23 50 |
Г абаритные размеры (длинахширинахвысота), мм, не более | 240x150x80 |
Масса, кг, не более | 2 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +25 от 30 до 80 от 86,0 до 106,7 (от 645 до 800) |
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) | от +5 до +40 80 при +25 °С от 86,0 до 106,7 (от 645 до 800) |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 32 000 |
Знак утверждения типа наносится
на переднюю панель источников способом УФ-печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Источник питания постоянного тока Б5-100 - модификация Б5-107 - модификация Б5-108 - модификация Б5-109 - модификация Б5-110 | ВЛЕТ.436237.004-01 ВЛЕТ.43623 8.004-01 ВЛЕТ.436238.004-02 ВЛЕТ.436237.004-02 | 1 шт. Х) |
Кабель питания сетевой | ПВС-АП S22C13 3x0,75 | 1 шт. |
Ящик картонный (транспортная упаковка) | - | 1 шт. |
Руководство по эксплуатации | ВЛЕТ.418111.004 РЭ | 1 экз. |
Примечание - Х) модификация по заказу |
приведены в руководстве по эксплуатации ВЛЕТ.418111.004 РЭ в разделе 2. «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ВЛЕТ.418111.004 ТУ «Источники питания постоянного тока Б5-100. Технические условия».
