| Номер в госреестре | 89075-23 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | RFSG-L |
| Изготовитель | AnaPico AG, Швейцария |
| Год регистрации | 2023 |
| Срок свидетельства | 26.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов RFSG-L (далее - генераторы) предназначены для формирования смодулированных синусоидальных СВЧ колебаний с нормированными уровнем мощности и частотой выходного сигнала, а также СВЧ колебаний с различными видами модуляций.
Конструктивно генераторы выполнены в виде моноблока настольного исполнения. Питание генераторов осуществляется от адаптера питания постоянного тока. Управление генераторами может осуществляться с передней панели при помощи сенсорного дисплея и вращающегося регулятора, или от персонального компьютера (ПК) через специальное программное обеспечение. Подключение к ПК осуществляется через стандартные интерфейсы связи, которые расположены на задней панели генераторов. Сигнал с установленными характеристиками поступает на выход, имеющий волновое сопротивление 50 Ом, расположенный на передней панели.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте опорным генератором (ОГ). Генераторы имеют внутренний термостатированный ОГ, а также вход для подключения внешней опорной частоты. Генераторы могут формировать сигнал с различными видами модуляции: амплитудной, частотной, фазовой и импульсной.
К данному типу генераторов относятся две модификации RFSG12L и RFSG20L. Модификации отличаются верхней границей диапазона частот.
В генераторах имеются предустановленные опции «PE2» (встроенный ступенчатый механический аттенюатор, обеспечивающий нижнюю границу динамического диапазона минус 120 дБм) и «HP» (повышенная выходная мощность). Дополнительно генераторы имеют возможность установки опции «9К», которая расширяет нижнюю границу частотного диапазона от 9 кГц.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате цифробуквенного номера, печатается на наклейку, располагаемую на задней панели генераторов.

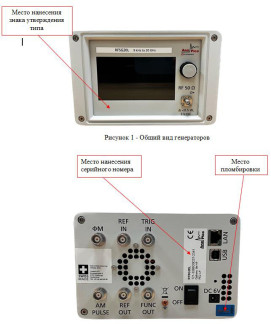

Общий вид генераторов, место нанесения знака утверждения типа, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2.
Генераторы имеют встроенное программное обеспечение (прошивку), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
Генераторы могут работать под управлением внешнего персонального компьютера с установленным программным обеспечением (ПО), которое через контроллер позволяет выполнять управление генераторами аналогично управлению с передней панели.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО -встроенное -внешнее | firmware ANAPICO SIGNAL GENERATOR GUI |
| Номер версии (идентификационный номер ПО) -встроенное -внешнее | не ниже 0.4.200 не ниже 2.130 |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение | |
| Частотные параметры | ||
| Диапазон частот выходного сигнала, Гц | RFSG12L | от 1105 до 1,2 1010 |
| RFSG20L | от 1105 до 21010 | |
| RFVSG12L с опцией 9K | от 9103 до 1,21010 | |
| RFVSG20L с опцией 9K | от 9103 до 21010 | |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | +5 10-7 | |
| Параметры уровня выходного сигнала | ||
| Диапазон установки уровня мощности выходного сигнала, дБм | от 100 кГц до 10 ГГ ц включ. | от -120 до +22 |
| св. 10 до 18 ГГц включ. | от -120 до +20 | |
| св. 18 до 20 ГГц | от -120 до +18 | |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (от -15 до +15 дБм), дБ | от 10 МГц до 6 ГГ ц включ. | ±0,8 |
| св. 6 до 12,75 ГГц включ. | ±0,9 | |
| св. 12,75 до 20 ГГц | ±1,0 | |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (от -55 до -15 дБм не включ. и св. +15 до +22 дБм), дБ | от 10 МГц до 6 ГГ ц включ. | ±1,2 |
| св. 6 до 12,75 ГГц включ. | ±1,3 | |
| св. 12,75 до 20 ГГц | ±1,6 | |
| Наименование характеристики | Значение | ||
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала (от -90 до -55 дБм), дБ | от 10 МГц до 6 ГГ ц включ. | ±2,0 | |
| св. 6 до 12,75 ГГц включ. | ±2,0 | ||
| св. 12,75 до 20 ГГц | ±2,5 | ||
| Параметры спектра выходного сигнала | |||
| Уровень гармонических составляющих спектра выходного сигнала (2-я и 3-я гармоники), дБ относительно несущей, не более (при уровне выходной мощности +5 дБм) | для модификации RFSG12L от 100 кГц до 8 ГГц включ. св. 8 до 12 ГГц | -30 -50 | |
| для модификации RFSG20L от 100 кГц до 12 ГГц включ. св. 12 до 20 ГГц | -30 -55 | ||
| Уровень негармонических составляющих спектра выходного сигнала, при отстройке от несущей более 10 кГц, дБ относительно несущей, не более (при уровне выходной мощности +5 дБм) | от 100 кГц до 5 ГГц включ. | -70 | |
| св. 5 до 20 ГГц | -60 | ||
| Уровень однополосного фазового шума при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБм в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более | 500 МГц | -134 | |
| 1 ГГц | -128 | ||
| 2 ГГц | -122 | ||
| 3 ГГц | -118 | ||
| 4 ГГц | -116 | ||
| 6 ГГц | -112 | ||
| 10 ГГц | -108 | ||
| 20 ГГц | -102 | ||
| Параметры амплитудной модуляции (АМ) | |||
| Диапазон установки коэффициента АМ (Кам), % | от 0 до 80 | ||
| Пределы допускаемой абсолютной погрешности установки Кам, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм) | ±(0,0ГКам+5) | ||
| Характеристики частотной синусоидальной модуляции ( | ;чм) | ||
| Масштабный коэффициент N1) - в диапазоне частот от 100 кГц до 1,2 ГГц включ. - в диапазоне частот св. 1,2 до 2,5 ГГц включ. - в диапазоне частот св. 2,5 до 5 ГГц включ. - в диапазоне частот св. 5 до 10 ГГц включ. - в диапазоне частот св. 10 до 20 ГГц | 1,000 0,125 0,250 0,500 1,000 | ||
| Диапазон установки девиации частоты ^д), МГц | от 0 до N200 | ||
| Диапазон частот модулирующего сигнала, кГц | от 0 до 200 | ||
| Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц (при частоте модулирующего сигнала 1 кГц, уровне выходной мощности 0 дБм и индексе ЧМ более 0,2) | ±(0,05^д+20) |
| Характеристики фазовой синусоидальной модуляции (< | Е>М) |
| Диапазон установки девиации фазы (0д), рад (в диапазоне частот от 1,25 до 20 ГГц) | от 0 до N300 |
| Диапазон частот модулирующего сигнала, кГц | от 0,1 до 200,0 |
| Пределы допускаемой абсолютной погрешности установки девиации фазы, рад (при частоте модулирующего сигнала 1 кГц, девиации фазы не более N80 и уровне выходной мощности 0 дБм) | ±(0,05-0д+0,01) |
| Характеристики импульсной модуляции (ИМ) | |
| Минимальное значение длительности импульса, нс | 60 |
| Время нарастания радиоимпульса, нс, не более - в диапазоне частот от 100 кГц до 5 ГГц включ. - в диапазоне частот св. 5 до 20 ГГц | 30 15 |
| Примечание 1) Масштабный коэффициент N используется для определения верхней границы диапазона установки девиации частоты при ЧМ и девиации фазы при ФМ. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха %, не более | от +20 до +30 от 30 до 80 |
| Масса, кг, не более | 5 |
| Габаритные размеры (ширинахвысотахглубина), мм | 176x116x295 |
| Время прогрева, мин | 30 |
наносится на переднюю панель генераторов в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор сигналов | RFSG12L, RFSG20L | 1 шт. |
| Опция расширения частотного диапазона от 9 кГц | 9К | по отдельному заказу |
| Адаптер питания | - | 1 шт. |
| Флеш накопитель с ПО | - | 1 шт. |
| Руководство по эксплуатации^ | - | 1 экз. |
| 1) Допускается поставка на флеш накопителе | ||
приведены в разделе 5 «Начало работы» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
Стандарт предприятия изготовителя Anapico AG.
